Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 3)

dandan2000 · 25.02.2018, 20:26

Цитата:

Сообщение от mirage :

Большое спасибо автору за проект. Уже переделал свой скил h03 на версию 8amc под ТК u3. В принципе все довольно удобно, не хватает возврата из турбо даблкликом, в прошивке только через выключение.

Возврат из турбо удержанием. Версия с первой страницы?

mirage · 27.02.2018, 11:37

Цитата:

Сообщение от dandan2000 :

Возврат из турбо удержанием. Версия с первой страницы?

Честно говоря уже не помню с какой, я их уже так много прошил

у меня в турбо если удерживать то просто начинается ступенчатое уменьшение яркости.

спасибо за разъяснения, буду пробовать опять u2 прошить , кстати может я с фьюзами что то не так делаю, для CVAVR может кто нибудь картинку с фьюзами выложить?

dandan2000 · 28.02.2018, 14:52

Цитата:

Сообщение от mirage :

Честно говоря уже не помню с какой, я их уже так много прошил

у меня в турбо если удерживать то просто начинается ступенчатое уменьшение яркости.

Я сам не помню какая версия на первой странице. Но в последней версии что у меня возврат удержанием.

Focus74 · 01.03.2018, 10:21

Цитата:

Сообщение от dandan2000 :

Я сам не помню какая версия на первой странице...

А была версия с неограниченым количеством режимов под 3 амс СК? в выходные собираюсь ак47 в китайский фонарик впихивать...

dandan2000 · 01.03.2018, 14:29

Цитата:

Сообщение от Focus74 :

А была версия с неограниченым количеством режимов под 3 амс СК? в выходные собираюсь ак47 в китайский фонарик впихивать...

Последняя с макс 8 режимов.

Calhoon · 04.03.2018, 02:38

Цитата:

Сообщение от dandan2000 :

Хотелось бы, но там только за счёт чего-то, памяти не хватает. Возможно в версию где нет таймера памяти влезет.

Возможно настройка температуры и таймера максимального режима взаимозаменяемые функции и их можно разнести по разным версиям?
Сделать вариант прошивки для платы с термистором где не будет настройки таймера и вариант прошивки для платы без термистора где будет настройка таймера вместо настройки температуры.

Есть в планах что-то из этого сделать? Либо за счет чего-то, либо как вариант, в EEPROM при прошивке записывать схему подключения: диод Шоттки/обычный диод/полевик/напрямую.
Так же не будет флешь-память контроллера расходоваться?
Допустим я собираю схему и диода Шоттки у меня не нашлось. Я решаю напрямую делать. Записываю в EEPROM единицу и радуюсь корректному определению остатка заряда. не?

dandan2000 · 04.03.2018, 08:18

Цитата:

Сообщение от Calhoon :

Есть в планах что-то из этого сделать? Либо за счет чего-то, либо как вариант, в EEPROM при прошивке записывать схему подключения: диод Шоттки/обычный диод/полевик/напрямую.
Так же не будет флешь-память контроллера расходоваться?
Допустим я собираю схему и диода Шоттки у меня не нашлось. Я решаю напрямую делать. Записываю в EEPROM единицу и радуюсь корректному определению остатка заряда. не?

Как вариант чтобы не плодить версии подойдет. Но при непрошивке еепром тогда не будет работать.

Я так понимаю, что с полевиком кондесатор за ним уже как фильтр питания не работает?

Calhoon · 04.03.2018, 16:03

Цитата:

Сообщение от dandan2000 :

Как вариант чтобы не плодить версии подойдет. Но при непрошивке еепром тогда не будет работать.

Ничего страшного. Прошиваем же однократно.

mirage · 04.03.2018, 21:55

Цитата:

Сообщение от dandan2000 :

Конечно можно. Настройкой 5 вы задаете режим который будет включатся по кк.
Например
Удержание - режим 1
Кк - режим 2 или 3 (как настроите)
Двойной - режим 4

.

можно подробнее как настроить режим 2 либо 3 на кк ?

Что то я как ни пробую все время включается один и тот же режим при удержании и при кк. и кстати еще напряжение некорректно определяет(диод стоит шоттки падение на нем 0.2 вольт) сейчас пробую при 3.9 вольт в любом режиме два раза моргает . потом снижает и выключается

"1 клик+удержание - настройка яркости текущего режима - идет перебор яркостей, на желаемом отпустить кнопку, подтверждение записи - 2 мига." и при этом у меня не два мига происходит а после секунд 10и идет степдаун на одну ступень и потом два мига, потом опять два мига еще через 10 сек и так до отключения

Focus74 · 05.03.2018, 08:28

Цитата:

Сообщение от mirage :

в любом режиме два раза моргает . потом снижает и выключается

Проверьте резисторы делителя и напряжение на 7 ноге мк.
тут посмотрите https://forum.fonarevka.ru/...
И раньше ещё было помоему про эту проблему.

mirage · 05.03.2018, 17:37

повторю вопрос ".... , кстати может я с фьюзами что то не так делаю, для CVAVR может кто нибудь картинку с фьюзами выложить? " неужели CVAVR никто не шьет ?

dandan2000 · 05.03.2018, 18:08

Цитата:

Сообщение от mirage :

повторю вопрос ".... , кстати может я с фьюзами что то не так делаю, для CVAVR может кто нибудь картинку с фьюзами выложить? " неужели CVAVR никто не шьет ?

Фузы если не правильные то будет скорость другая - заметно сразу. Остальные особо не на что не влияют.
Если снижает напряжение то не правильная комутация платы. Замерьте напряжение на ножках 7 и 8.

mirage · 05.03.2018, 23:34

Цитата:

Сообщение от dandan2000 :

Фузы если не правильные то будет скорость другая - заметно сразу. Остальные особо не на что не влияют.
Если снижает напряжение то не правильная комутация платы. Замерьте напряжение на ножках 7 и 8.

Да, спасибо, нашел 19 кОм в обрыве

разобрался с u2. спасибо еще раз

dandan2000 · 06.03.2018, 23:43

Удалось ужать код для версии u3 (пока) ТК и добавить настройку напряжения

Изменения:
Из выключенного состояния:
1 клик+удержание включает с минимальной яркости, затем индицирует уровень заряда.

Из включеного состояния:
Удержание - кроме всего, в максимальном режиме включенном 2 кликами - возврат к предыдущей яркости.
7 кликов – настройка напряжения 1-8, шаг примерно 0,1В, удержание - запись настройки, подтверждение записи - 2 мига. Уровень 4 соответствует стандартному значению.

Яркость стробов:
Тактический - макс.
Самолет - макс. на фоне текущей.
Полицейский - текущая
Маяк - текущая
СОС - макс.

Примечание. Данные в еепром пришлось сместить, поэтому все настройки собьются.

Hemi · 09.03.2018, 13:09

интересно, а можно ли прикрутить линейник к датчикам холла?

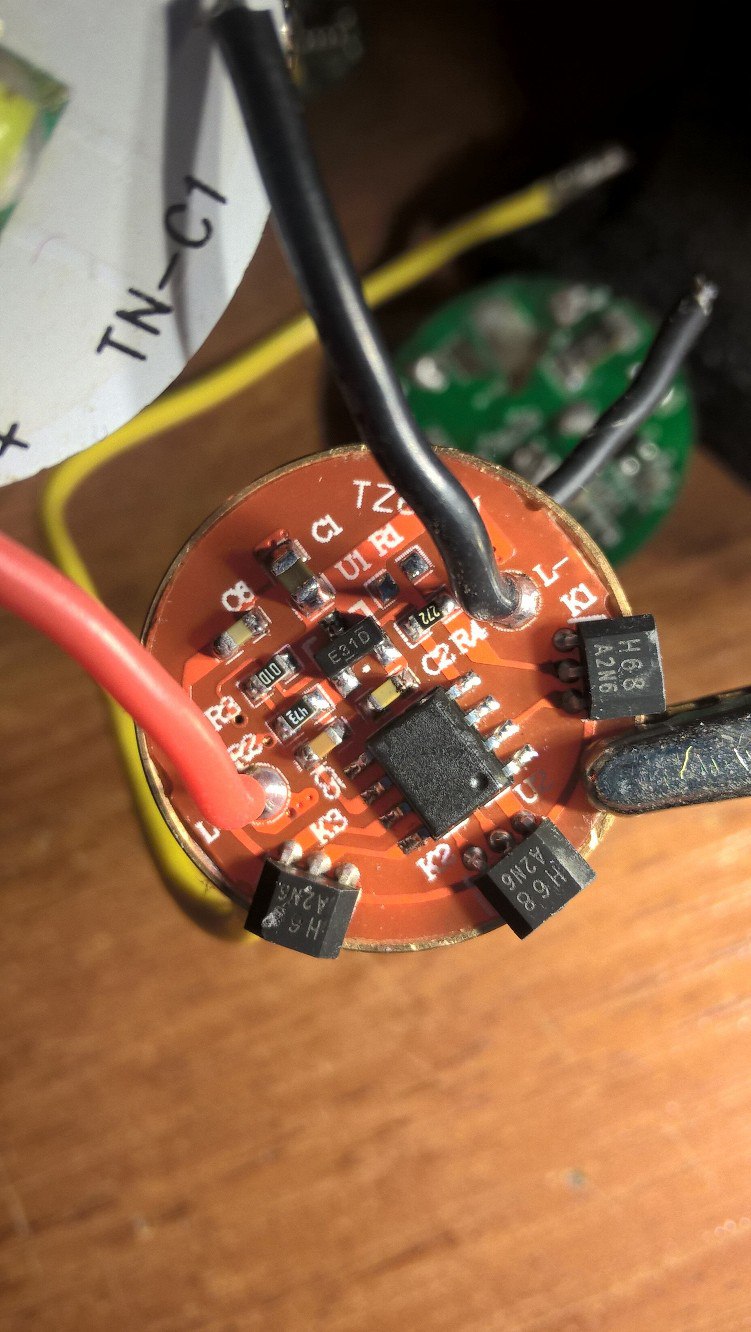

Вроде они на фото

К примеру сделать прошивку, где только 1 режим и все амс висят на одной ноге. и этими 3 датчиками подключать к ней разное количество АМС-ок... или не взлетит?

dandan2000 · 10.03.2018, 12:17

Цитата:

Сообщение от Hemi :

интересно, а можно ли прикрутить линейник к датчикам хол

К примеру сделать прошивку, где только 1 режим и все амс висят на одной ноге. и этими 3 датчиками подключать к ней разное количество АМС-ок... или не взлетит?

Тогда контроллер вообще не нужен. АМС включаются датчиками холла на прямую.

dandan2000 · 10.03.2018, 20:49

Добавил настройку напряжения для версии u2 ТК.

Изменения:
Из выключенного состояния:
1 клик+удержание включает с минимальной яркости, затем повышает яркость после остановки индицирует уровень заряда.

Из включеного состояния:
7 кликов – настройка напряжения 1-8, шаг примерно 0,1В, удержание - запись настройки, подтверждение записи - 2 мига. Уровень 4 соответствует стандартному значению.

Яркость стробов:
Тактический - макс.
Самолет - макс. на фоне текущей.
Полицейский - текущая
Маяк - текущая
СОС - макс.

Примечание. Данные в еепром пришлось сместить, поэтому все настройки собьются.

Calhoon · 11.03.2018, 22:24

Цитата:

Сообщение от dandan2000 :

Добавил настройку напряжения для версии u2 ТК.

Спасибо!
А для u1 TK будет?

dandan2000 · 12.03.2018, 09:36

Цитата:

Сообщение от Calhoon :

Спасибо!
А для u1 TK будет?

Есть, выложу, думал у1 не актуальна.

step8 · 12.03.2018, 11:17

Тоже жду u1 с нетерпением.
