Лето закончилось и я снова возвращаюсь на сцену LED-творчества Сначала была идея, опробовать технологию простого производства светильников, чтобы, чем чёрт не шутит, организовать своё производство. Суть светильника точно такая же, как в этой теме, вся разница в конструкции. Конструкция должна быть простой, элегантной, из стандартных материалов, изготавливаться за малое количество времени. Со временем, конечно, промашка вышла, ну так эксперимент, кустарное производство, так что закономерно. В остальном, надеюсь, задача выполнена.



Более гламурных фоток пока нет, может потом сделаю.

Процесс изготовления иногда не фотографироваться, поскольку фотограф забывал фотоаппарат , но, в целом, всё боле-мене получилось.

Первоначальный распил заготовок.



Использовалась 60мм акриловая труба Satin Ice, куплена на ибее, алю профиль из хозмага 53.5мм х 29.5 мм х 2.4 мм.



Решил делать сразу две настенные лампы, посколько экономически по раскройке это обоснованно

Ещё один П-образный профиль из того же хозмага для кронштейнов крепления и отсека драйвера.



Прикинул как встанут радиаторы, драйвер и крепление. Опять-таки, из-за раскройки не получилось добавить 4й радиатор, как собирался сначала.



Все заготовки рассверлены, обработаны напильником и наждачкой.



Для большей красоты решил покрасить спереди серебрянной краской, сзади чёрной. Места под диоды закрыты, чтобы краска не попала.



Кронштейны тоже покрашены.



Радиаторы приклеены и задняя сторона тоже покрашена.



Приклеены диоды, тёплые снаружи, нейтральные внутри. Идея в том, чтобы тёплые давали больше боковой засветки, нейтральные и так сильно светят. Диоды наклеены ёлочкой, чтобы больше давать света в стороны.



Долго думал как крепить драйвер. Отсеял вариант с коробочкой и с "открытой коробочкой", решил в термоусадку пихать.



Чтобы драйвер пожёстче зафиксировался, сделал колечко из термоусадки.



Соединил светодиоды в электрическую цепь.

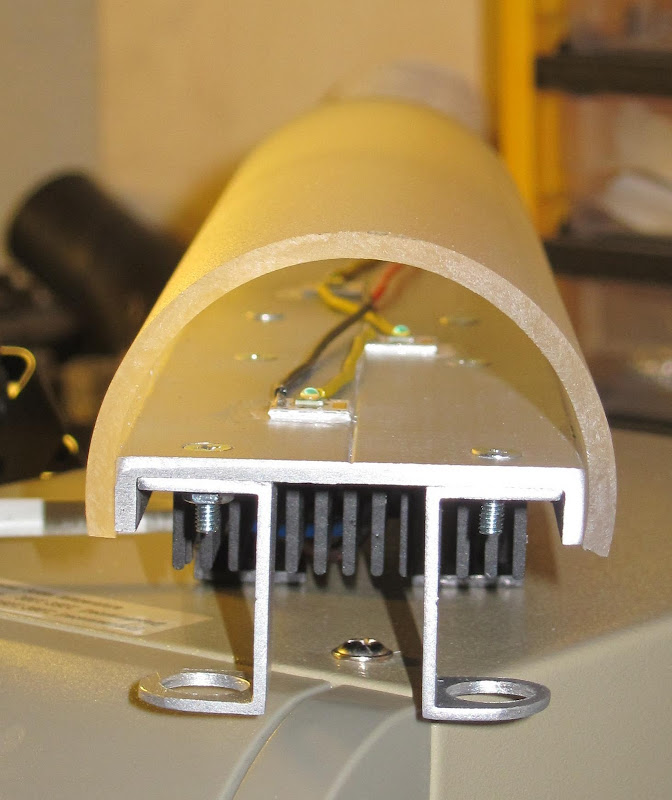

Всё собрал. Вид сбоку.

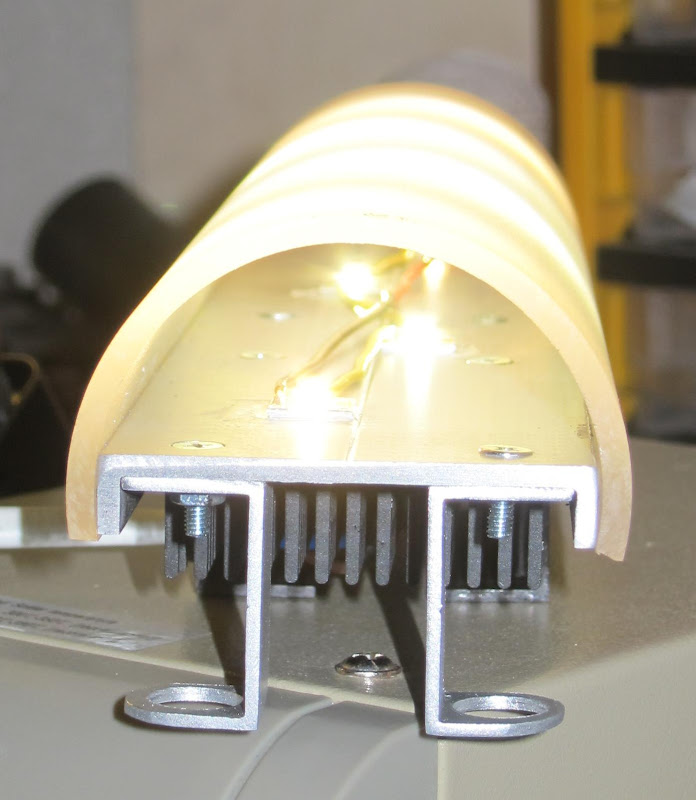

Оно работает!



Вид сверху.



Вид сзади во включенном состоянии.
