Магнитик для "плоскоголового" 18650

chm0 · 11.07.2015, 19:38

добрый день
Есть плоскоголовые аккумы, надранные из ноутбука.
Фонарик не поддерживает "плоскоголовые" (по причине геометрии контакта "головы" - там некая шайба вокруг пятачка контакта), ему надо те, которые "с пипкой" навроде зелёного Панаса с защитой.

Я слышал, что на плоскую голову лепят какой-то магнит, который эту пипку имитирует, и тогда он дотягивается до контакта.

Я в курсе, что тогда при переразряде можно убить аккум.

Прошу подсказать диаметр и высоту того магнита, мб кто-то даже продаёт их в СПб, спасибо.

stawrr · 11.07.2015, 19:48

chm0,
Можно капнуть припоя .
https://forum.fonarevka.ru/...

krax · 11.07.2015, 19:50

https://www.fasttech.com/ca...
6x2 должен везде подойти.

Алексей Михайлович · 11.07.2015, 19:59

Цитата:

Сообщение от chm0 :

мб кто-то даже продаёт

Берете старые наушники-капельки или затычки, курочите, выдираете неодимовые магнитики, размер около 6х2, в зависимости от производителя наушников. Должны подойти
Можно наверно и 2 магнитика вместе слепить, если толщины не хватит.
Или вот http://www.gearbest.com/act...

Behram · 11.07.2015, 21:28

Потом магнит сползает между плюсом и минусом и аккумулятор радостно подыхает.

chm0 · 11.07.2015, 22:16

Цитата:

Сообщение от Behram :

Потом магнит сползает между плюсом и минусом и аккумулятор радостно подыхает.

...Или капля припоя в процессе напаивания делает то же самое, и он радостно выстреливает мне горящим литием в щи...

вот + сабжа. Там как-то долго ковырять надо, что бы можно было с + конца можно было замкнуть.

фонарь типа Глаз МСЦ, его обзор тут где-то есть...

Если паять, то сколько Вт, какой припой, какой флюс?
Может ли он от 1-1.5А расплавить эту каплю (оопс, я шизю здесь...)

Alex_Osip · 01.03.2023, 08:04

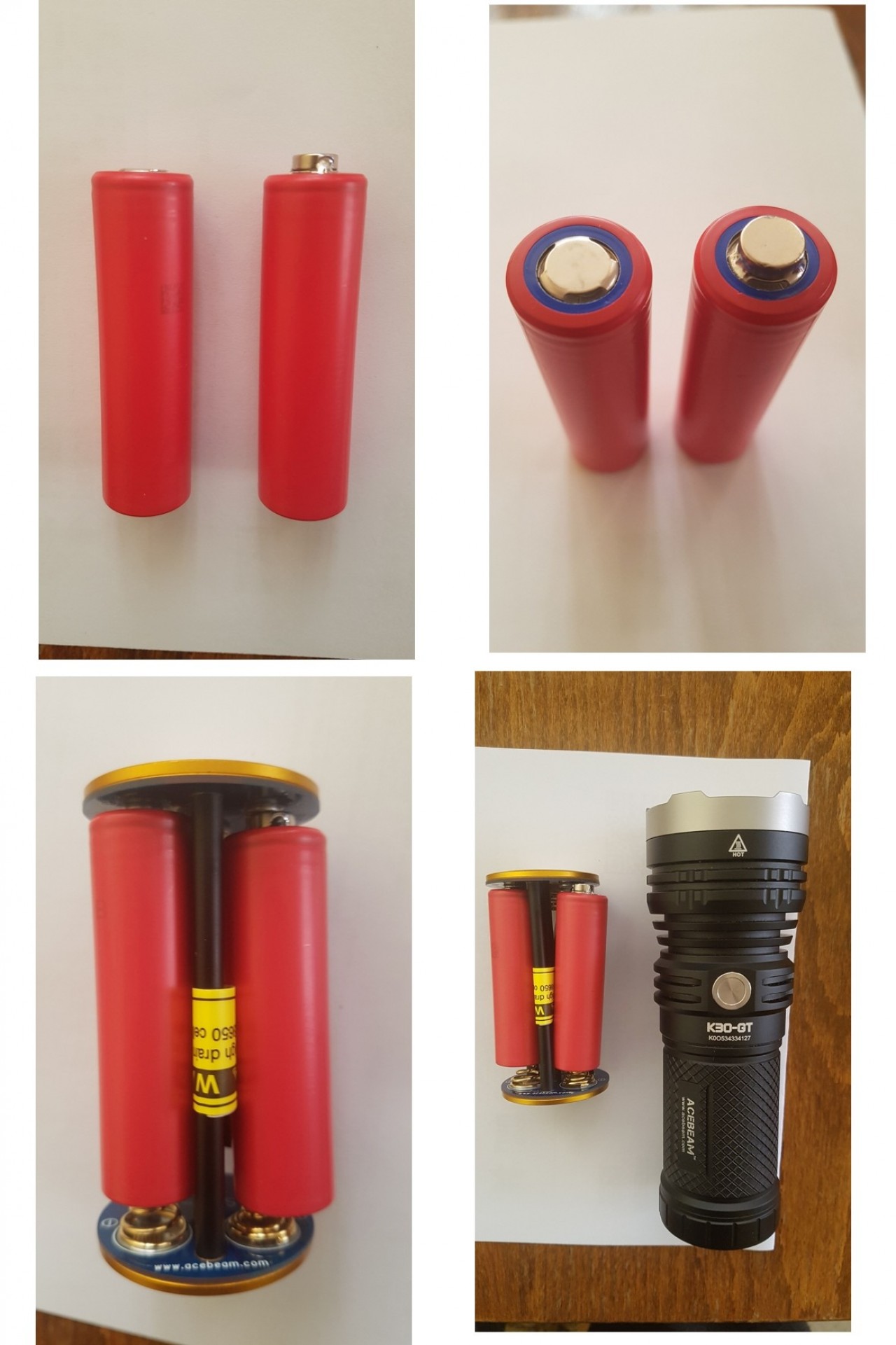

У меня тоже возникла аналогичная проблема: в моем фонаре Acebeam K30-GT нужны были аккумуляторы с током отдачи как минимум 12A. Кроме имеющихся высокотоковых Samsung 3000mAh 30Q с внутренним сопротивлением 14 мОм (плюсовой контакт Botton Top), приобрел еще Sanyo 3500mAh с внутренним сопротивлением 26 мОм, которые хорошо подошли по току в Турбо-режиме этого фонаря. Но у них был плоский плюсовой контакт (Flat Top), поэтому пришлось припаять к нему ниодимовый магнит размером 8х3 мм. Поставив магнит на плюсовый контакт, маркером на боковой части магнита отметил 3 точки, которые в дальнейшем будут припаяны к аноду, после чего аккуратно точечно их залудил, используя в качестве флюса ортофосфорную кислоту (нужно следить, чтобы олово не затекло на верх магнита и под него). После этого, установив магнит на аккумулятор, отцентрировав его, применил ту же ортофосфорную кислоту уже для плюсового контакта аккумулятора и паяльником мощностью 80 Вт точечно за полсекунды припаял каждые 3 уже залуженные точки магнита к плюсовому контакту аккумулятора. Получилось очень даже надежно.

alibek · 01.03.2023, 08:14

https://aliexpress.ru/item/...

galex · 01.03.2023, 10:02

Цитата:

Сообщение от Alex_Osip :

поэтому пришлось припаять к нему ниодимовый магнит

зачем паять магнит? его покрытие это далеко не лучший проводник, да еще склонное к скалыванию и просто отслоению.
почему не припаять немагнитную цельнометаллическую нашлепку? шайбу, пипку от батарейки, цилиндр из любого цветмета...

CyberDem0n · 01.03.2023, 10:11

Цитата:

Сообщение от galex :

зачем паять магнит?

Чтобы он размагнитился.

galex · 01.03.2023, 10:32

Цитата:

Сообщение от CyberDem0n :

Чтобы он размагнитился

при некотором опыте намагниченность в той или иной мере удастся сохранить. но нафиг она нужна в этом кейсе?

Alex_Osip · 01.03.2023, 10:52

Цитата:

Сообщение от galex :

зачем паять магнит?

Магнит паяется лишь для одной цели (кроме того, чтобы удлинить размер аккумулятора) – чтобы последний обеспечил надежный контакт с анодом и не сместился с него. К тому же, пайка пипка от батарейки не даст достаточный размер поверхности соприкосновения с нужным контактом фонаря, что в моем случае при протекании большого тока (более 12А) имеет немаловажное значение. Да и сама пайка, как вы могли заметить, весьма точечная и скоротечная по времени, не позволяющая испортить как магнит, так и сам аккумулятор от перегрева.

galex · 01.03.2023, 11:12

Цитата:

Сообщение от Alex_Osip :

пайка пипка от батарейки не даст достаточный размер поверхности соприкосновения с нужным контактом фонаря

даст. 2 неидеальных плоскости соприкасаются в одной точке. что пипка, что пагнит.

Цитата:

Сообщение от Alex_Osip :

обеспечил надежный контакт

не обеспечит ввиду своей хрукости

Цитата:

Сообщение от Alex_Osip :

при протекании большого тока (более 12А) имеет немаловажное значение

и противопоказано для тонюсенького слоя никеля нанесенного на редкоземельный металл.
в общем магнит сам по себе не лучший выбор (лишь как костыль, ввиду простоты применения), ну а при использовании пайки - тем более.

CyberDem0n · 01.03.2023, 11:20

Цитата:

Сообщение от galex :

в общем магнит сам по себе не лучший выбор (лишь как костыль, ввиду простоты применения), ну а при использовании пайки - тем более.

Словом, лучше купить у Саймона кучку специальных приблуд.

aleksiy.perm · 01.03.2023, 11:27

Я пипки на плоские выдраные аккумуляторы сделал из медной полоски, сложенной в насколько раз до необходимой толщины и приклеенной по периметру обычными термоклеем из пистика. Дешево, просто, сердито, быстро и работает в люстре уже второй год.

Alex_Osip · 01.03.2023, 11:46

Цитата:

Сообщение от CyberDem0n :

Словом, лучше купить у Саймона кучку

Как один из вариантов, согласен. Возьму на заметку.

Barabas · 01.03.2023, 11:59

Прям очень сложно всё стало - по-фонаревски. Так и до напайки титановых цилиндров можно дойти, чтобы совсем кошерно во всех местах.

Что препятствует капнуть флюса с последующей парой капель припоя?

galex · 01.03.2023, 12:59

Цитата:

Сообщение от Barabas :

Что препятствует капнуть флюса с последующей парой капель припоя?

повышенная окисляемость этого припоя.

Spike · 01.03.2023, 15:06

Цитата:

Сообщение от Barabas :

Что препятствует капнуть флюса с последующей парой капель припоя?

капля получается неидеальной формы + раздавливается в процессе использования. Лучше всего, как Галекс говорит, припаять цилиндр из меди или латуни, я припаивал свёрнутый в рулон медный одножильный провод, неровности убирал наждачкой. Тут больше играет умение паять, чтобы не перегреть. Можно потренироваться на убитых банках. Лудится всё без всяких кислот, достаточно обезжирить поверхность, я протирал изопропиловым спиртом. Акк можно греть и 2-3 секунды, клапан не сработает, я сто раз так делал

galex · 01.03.2023, 15:13

Цитата:

Сообщение от Spike :

капля получается неидеальной формы

ну форму несложно получить

вот. 9 лет назад экспериментировал
но не понравилось. окисляется сильно и да, расплющивается постепенно
