Медные MCPCB для мощных диодов

ceramic · 19.11.2016, 13:43

Цитата:

Сообщение от ceramic :

Пока приехали только от сюда https://shop61931723.world.....

Запутался. Много работы, устаю, вот и ошибся.
На самом деле, в том сообщении подложки и их фото отсюда: https://jiangxialed.world.t...
http://www.mistertao.com/be...
http://www.mistertao.com/be...

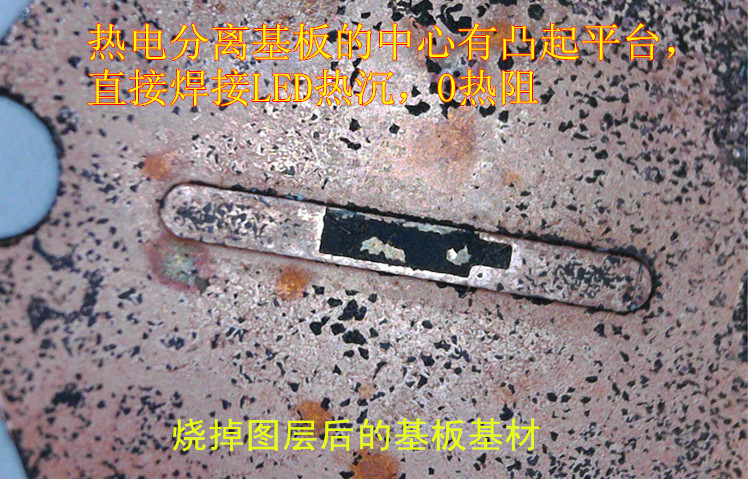

Там, кстати, и картинка есть заготовки звезды, к вопросу изготовления звезд:

А с того магазина ( https://shop61931723.world.... ), малость другие звезды:
http://www.mistertao.com/be...
http://www.mistertao.com/be...

Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 640
Размер: 215.2 Кб
ID: 178186

Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 624
Размер: 64.5 Кб
ID: 178187

Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 603
Размер: 208.8 Кб
ID: 178188

Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 548
Размер: 84.3 Кб
ID: 178189

Egroeg · 19.11.2016, 14:32

Цитата:

Сообщение от ceramic :

Запутался. Много работы, устаю, вот и ошибся.
На самом деле, в том сообщении подложки и их фото отсюда: https://jiangxialed.world.t...
http://www.mistertao.com/be...
http://www.mistertao.com/be...
Там, кстати, и картинка есть заготовки звезды, к вопросу изготовления звезд:

А с того магазина ( https://shop61931723.world.... ), малость другие звезды:
http://www.mistertao.com/be...
http://www.mistertao.com/be...
Вложение 178186
Вложение 178187
Вложение 178188
Вложение 178189

К этим вопросов нет совершенно. Технология понятна.

А вот как сделана эта? Если уровень термопада на уровне с проводниками и он "звонится" с основанием ************************************************?

ceramic · 19.11.2016, 15:10

Цитата:

Сообщение от Egroeg :

Если уровень термопада на уровне с проводниками и он "звонится" с основанием ************************************************?

Я как-то не понимаю в чем проблема. Термопад -- это часть корпуса, как-же ему не звониться? У всех звезд (как минимум на последних страницах) -- термопад на уровне с проводниками. Может фотка как-то неудачно вышла. Я не вижу никаких принципиальных различий между звездами.

Egroeg · 19.11.2016, 15:34

Цитата:

Сообщение от ceramic :

Я как-то не понимаю в чем проблема. Термопад -- это часть корпуса, как-же ему не звониться? У всех звезд (как минимум на последних страницах) -- термопад на уровне с проводниками. Может фотка как-то неудачно вышла. Я не вижу никаких принципиальных различий между звездами.

Может и фотка неудачно вышла, только на других, ее же фотках, все так же...
Я знаю несколько вариантов изготовления.
1. Штамповка - Синкпад 1го поколения.
2. Фрезеровка места под термопад с последующим его наращиванием ("пенька") . Я делаю вторым способом, с гальваническим наращиванием. Вот здесь как раз и появляется неясность. При штамповке сзади есть углубление, а при фрезеровке радиусы у термопада, которые есть на большинстве звезд и нет на указанной мной.

Вот именно поэтому меня очень заинтересовал данный вопрос.

ПС Есть еще несколько, но для промышленного изготовления они довольно геморройны.

Maksym · 19.11.2016, 15:46

Кроме штамповки еще прессование может быть. Видели когда-нибудь может монеты? Причем, обратите внимание, никаких углублений сзади не наблюдается.

Egroeg · 19.11.2016, 15:51

Цитата:

Сообщение от Maksym :

Кроме штамповки еще прессование может быть. Видели когда-нибудь может монеты? Причем, обратите внимание, никаких углублений сзади не наблюдается.

видели-видели...
С медным препрегом этот вариант несколько проблематичен.
Можно на листовую медь наклеить перфорированный (отверстия под термопад) фольгир. текстолит, а потом нарастить. Но это явно дороговато для 50 центов за штуку, ИМХО.

Maksym · 19.11.2016, 16:10

С чего вдруг проблематичен? Медь - пластичный металл. Можно штамповать как душе угодно.

Egroeg · 19.11.2016, 16:20

Цитата:

Сообщение от Maksym :

С чего вдруг проблематичен? Медь - пластичный металл. Можно штамповать как душе угодно.

Медь пластична и штампуется легко. А вот препрег, это 2 слоя меди (основание 0,5-2мм и фольга 0,018-0,2мм) склеенные через слой диэлектрика, при прессовке будет разрываться и расслаиваться. Запросто можно поэкспериментировать на фольгированном алюминии.

Maksym · 19.11.2016, 16:33

Собственно поэтому Люкс от прямого темоконтакта с подложкой и отказался. И как на эту проблему влияет способ изготовления пенька?

Egroeg · 19.11.2016, 16:37

Цитата:

Сообщение от Maksym :

И как на эту проблему влияет способ изготовления пенька?

************????

А как сделать углубление в препреге под пенек? Нужно убрать фольгу, диэлектрик и клей, чтоб нарастить пенек.

Maksym · 19.11.2016, 16:51

Пенек делается на медной заготовке, потом на этот пенек наклеивается диэлектрик со вторым слоем фольги, дырка в диэлектрике вырубается на прессе штампом.

Egroeg · 19.11.2016, 16:58

Цитата:

Сообщение от Maksym :

Пенек делается на медной заготовке, потом на этот пенек наклеивается диэлектрик со вторым слоем фольги, дырка в диэлектрике вырубается на прессе штампом.

Это догадки? Или есть подтверждения? Дорого это!

Maksym · 19.11.2016, 17:02

Это догадки. Ничего дорого в этом нету и причин почему бы так не делать я не вижу.
Ротационная высечка высекает быстро и качественно, можно прямо с рулона диэлектрика с медью, опять же ротационный пресс формирует пеньки и на третьем прессе с валиками эти два рулона сходятся и склеиваются. В тираже стоимость - копейки.
Куда дороже фрезеровать каждый пенек.

Egroeg · 19.11.2016, 17:10

Цитата:

Сообщение от Maksym :

Это догадки. Ничего дорого в этом нету и причин почему бы так не делать я не вижу.
Ротационная высечка высекает быстро и качественно, можно прямо с рулона диэлектрика с медью, опять же ротационный пресс формирует пеньки и на третьем прессе с валиками эти два рулона сходятся и склеиваются. В тираже стоимость - копейки.
Куда дороже фрезеровать каждый пенек.

Вложения гораздо! больше + склейка!!!. Проще наращивать. И странно, что что они в одну цену.

Это 2е разные технологии.

ceramic · 19.11.2016, 17:17

???
С чего это?
У всех этих звезд термопад со следами фрезеровки, а значит это не нарощенный метал, а сформированный пенек на заготовке (как на фото).

Egroeg · 19.11.2016, 17:22

Цитата:

Сообщение от ceramic :

???
С чего это?
У всех этих звезд термопад со следами фрезеровки, а значит это не нарощенный метал, а сформированный пенек на заготовке (как на фото).

После наращивания гальваникой вторая фрезеровка. Неравномерность + дендриты (хоть и мелкие) по контуру.

ceramic · 19.11.2016, 17:36

Цитата:

Сообщение от Eroeg :

фрезеровка

Точно фрезеровка? Не шлифовка?

Egroeg · 19.11.2016, 17:39

Цитата:

Сообщение от ceramic :

Точно фрезеровка? Не шлифовка?

Можно и шлифануть. Я надфилем проходил (пока только откатка). У кого как не знаю.

Maksym · 19.11.2016, 17:43

Цитата:

Сообщение от Egroeg :

Вложения гораздо!

На тираже это не важно. Зато скорость производства огромная и себестоимость копейки. Тысячи звезд в час можно штамповать. Склейка вообще не проблема. А вот покупка уже готовых заготовок выльется в копеечку. И фрезеровать в них дырочки, потом это наращивать... Годится только для штучных опытных производств, но не для тиражей.

Цитата:

Сообщение от Egroeg :

Можно и шлифануть. Я надфилем проходил (пока только откатка).

Можно узнать приблизительный объем производства у вас? Сколько сотен тысяч звезд в месяц?

Egroeg · 19.11.2016, 17:49

Цитата:

Сообщение от Maksym :

...Можно узнать приблизительный объем производства у вас? Сколько сотен тысяч звезд в месяц?

Я вроде написал про откатку технологии...
