Здесь я предлагаю выкладывать всевозможные электрические схемы всевозможных фонарей, начиная от фонарей заводского происхождения и заканчивая самоделками.

Выкладывайте сюда ЛЮБЫЕ найденные или сделанные лично Вами эл. схемы фонарей и не забывайте писать название фонаря, чью схему Вы выкладываете.

[serj_32]

http://theledguy.chainreact...

Вот тут вроде грамотные драйвера фонарей

[Admin]

UP.
Наполняйте.

[serj_32]

немного схем, нашел в архивах, в свое время на разных сайтах находил

[serj_32]

и еще несколько

[serj_32]

http://www.linear.com/pc/pr...

[vaska]

Serj_32, при всем уважении, но копирование вариантов базового применения микросхемы из ее даташита - не совсем правильная практика. Частенько на таких картинках номиналы проставлены от балды, и не всегда обеспечивают нормальное функционирование. Кроме того, уж коли рассматриваем интересный чип, то, наверное, стоит полностью раскрыть его функционал. И если в двух предыдущих постах никаких достойных внимания чипов не представлено, то последний вариант от ЛТ весьма интересен, поскольку, кроме достаточно неплохих характеристик, имеет дополнительные функции, недоступные в других аналогичных чипах: ножка КОНТРОЛ/ШАТДАУН, например, - это неинвертирующая нога компаратора, которая позволяет посредством подачи на нее изменяемого опорного напряжения регулировать выходной ток устройства (а также сделать переключение порогов плавным, если подпереть ее емкостью достаточного номинала), а посредством ножки ЛОБАТ можно контролировать разряд элемента питания. Однако приведенная схема никак не раскрывает этих симпатичных возможностей.

[Leon]

Вот схемка преобразователя на доступных компонентах...

Детали:

Трансформатор собран на кольце 600НМ К10х7х1,5. Намотка в два провода проводом ПЭВ-2 0,25. Начало обмоток на схеме обозначено точкой. Количество витков w1=w2=24.

Резистор ОМЛТ-0,125. Диод VD1 из материнской платы компьютера марки IN5817 возможна замена на высокочастотные диоды с прямым током не менее 200мА. Конденсатор С1 типа КМ-5. Транзистор возможно заменить на типа n-p-n КТ 630, КТ815, КТ817и др., изменив полярность аккумулятора и диодов.
...
Настройка сводится к подбору резистора R1 по току потребления от батареи 100мА (миллиамперметр включается к контактам выключателя) при свеже заряженном аккумуляторе. При этом напряжение на светодиодах 3,2В. Если блокинг генератор не запустился - вы перепутали концы обмоток трансформатора.

Отсюда взята схема и перечень деталей, а так же настройка...

З.Ы. Ну и для кучности еще пара отсюда (тут привожу только краткие выдержки касаемо самих схем, все остальное читаем по ссылкам)...

Транзистор – любой кремниевый(у меня КТ315), диод D1 – любой, конденсатор С1 – электролит на 47uF 16V, резистор 1K и любой яркий светодиод.

Трансформатор я делал на небольшом ферритовом кольце – выпаянном из нерабочей материнки. Обмотки содержат по 20 витков эмалированной медной проволоки. Проволока складывается вдвое и мотается по кольцу. Если вдруг схема не заработает – необходимо выводы поменять местами. Схема работает при напряжении от 0,7 до 1,7 вольт. То есть, пальчиковую батарейку «высасывает» практически полностью.

Лично проверил – все работает. Резисторы 5.1 Ом можно не ставить. Если использовать светиков больше 6 штук – начинает сильно греться транзистор, яркость свечения падает. Пытался заменить транзистор более мощным – срыв генерации, схема перестает работать. Из всех что я проверил, идеально работают именно КТ315(чем больше буква – тем лучше).
З.З.Ы. Где то еще подобные схемки лежали на компе, надо искать...

[ites]

 Сообщение от Leon :

Вот такая схемка на доступных компонентах...

"Кто все эти люди?" (с)

Нет даже упоминания, что это схемы буст-драйверов. И вообще что это за схемы. Без пояснений, это бесполезные картинки. Тем, кто разбирается в схемотехнике, лишний раз схемы "блокинг-генераторов" нафиг не надо видеть, а тем, кто не разбирается, непонятно что за фигня это.

[Leon]

 Сообщение от ites :

Нет даже упоминания, что это схемы буст-драйверов. И вообще что это за схемы. Без пояснений, это бесполезные картинки. Тем, кто разбирается в схемотехнике, лишний раз схемы "блокинг-генераторов" нафиг не надо видеть, а тем, кто не разбирается, непонятно что за фигня это.

Ссылки даны откуда взято, там все расписано подробно... Ну если надо, дополню свой пост... А так все рабочее (свои фото готовых изделий прилепил)...

З.Ы... Имхо, такие простые решения на весьма доступных компонентах как в выше приведенных схемах могут оказаться полезными не менее тех, которые собраны на более дорогих "железках"...

[andory]

 Сообщение от ites :

Нет даже упоминания, что это схемы буст-драйверов. И вообще что это за схемы

Упоминания зачем? На мой взгляд, все отлично!- если есть 1, 4 или 6 светодиодов (из китайских фонариков), то можно запитать их от 1 батарейки.

 Сообщение от Leon :

Вот схемка преобразователя на доступных компонентах...

Все подробно, резисторы, транзисторы, колечки ферритовые. Двухбатареечный фонарик с лампой накаливания можно переделать в светодиодный, с резервной батарейкой внутри. Многих заинтересует, например, выживальщиков и начинающих самодельщиков.

 Сообщение от ites :

непонятно что за фигня это.

ну так вроде написано-

 Сообщение от Leon :

простые решения на весьма доступных компонентах

[skadi]

позабавили несколько копий одной схемы на zsxc300 и драйвер на ПИКе - естессно прошивку можно искать долго.

[AVSel]

Схемка линейного стабилизатора. Делалась для лазерного диода, но и для светодиода 1..3Вт пойдет.

[Tweaker]

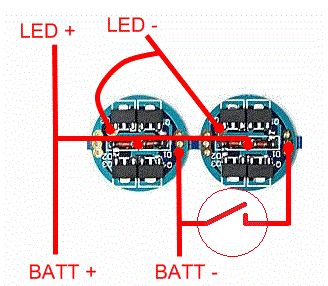

1. Схема подключения драйверов на 4х7135 паралельно с регулировкой 50/100%



2. Схема с тригерной кнопкой (имхо 7303 можно поменять на 7135)
https://forum.fonarevka.ru/...



3. Схема многорежимного драйвера

https://forum.fonarevka.ru/...
и прошивка к нему
https://forum.fonarevka.ru/...
Господа добовляйте

[patrik]

 Сообщение от vaska :

Serj_32, при всем уважении, но копирование вариантов базового применения микросхемы из ее даташита - не совсем правильная практика. Частенько на таких картинках номиналы проставлены от балды, и не всегда обеспечивают нормальное функционирование. Кроме того, уж коли рассматриваем интересный чип, то, наверное, стоит полностью раскрыть его функционал. И если в двух предыдущих постах никаких достойных внимания чипов не представлено, то последний вариант от ЛТ весьма интересен, поскольку, кроме достаточно неплохих характеристик, имеет дополнительные функции, недоступные в других аналогичных чипах: ножка КОНТРОЛ/ШАТДАУН, например, - это неинвертирующая нога компаратора, которая позволяет посредством подачи на нее изменяемого опорного напряжения регулировать выходной ток устройства (а также сделать переключение порогов плавным, если подпереть ее емкостью достаточного номинала), а посредством ножки ЛОБАТ можно контролировать разряд элемента питания. Однако приведенная схема никак не раскрывает этих симпатичных возможностей.

Уважаемый господин Vaska! Судя по всему ВЫ в "теме" Так поделитесь РАБОЧЕЙ схемой (или несколькими) позволяющей " посредством подачи на нее...." Я, думаю. большое количество (я, в первую очередь) флешеголиков будут Вам весьма признательны....

[lux-rc.com]

а я не сторонник публичности в таком тонком деле. дело в том, что публикацией разработок мир не осчатливишь, т.к. 99.9% любителей поговорить таковыми и останутся. и даже при наличии очень подробного описания лень и неувернность не перебороть. а вот какой-нибудь пронырливый мерзавец скорее всего китайского происхождения вполне может тайком стянуть схему. для них наши тут октровения - шикарный подарочек.

ЗЫ. Собирать электронику в наших то реалиях хлопотное дело и лишено экономического смысла. Никто под домашний проект не будет покупать детали катушками, а по одной - цена резво вырастает вдвое а то и больше. Плату изготовить в одном экземпляре - далеко не 1-2 долл когда это серия. И выходит, что с учетом цен в ритейле и риска с первого раза не попасть цена оказывается обычно выше, чем если это кто-то собрал и настроил за тебя из деталей по оптовым ценам. Я уж молчу про оборудование... один приличный осцилограф тянет на 2 тыс долл, а без него - как без рук.

[zus]

И про многострадальную микросхему LTC3490 - уж больно она дорогая, более 10$ за корпус в рознице, не многие захотят тратить столько только на драйвер.

[Virgo_Style]

В принципе, это давний спор о рыбе и удочке.

[Admin]

Все пререкания удалены. Стараемся обсуждать по теме. Мир, труд, май.

[ds5]

 Сообщение от lux-rc.com :

для них наши тут октровения - шикарный подарочек.

В перечислении забыт ещё один немалочисленные контингент: обладатели фонарей с неизвестными схемами и стёртыми маркировками элементов, желающие либо оценить стоимость ремонта либо горящие желанием тюнинга. К примеру очень хочется вместо "Ярко-почти также ярко" сделать нормальные режимы типа "ярко - 10% яркости". Поэтому кончно интересны схемы именно реальных фонарей!
