Помогите с доработкой китайского ноунейма

kikis · 30.12.2022, 14:23

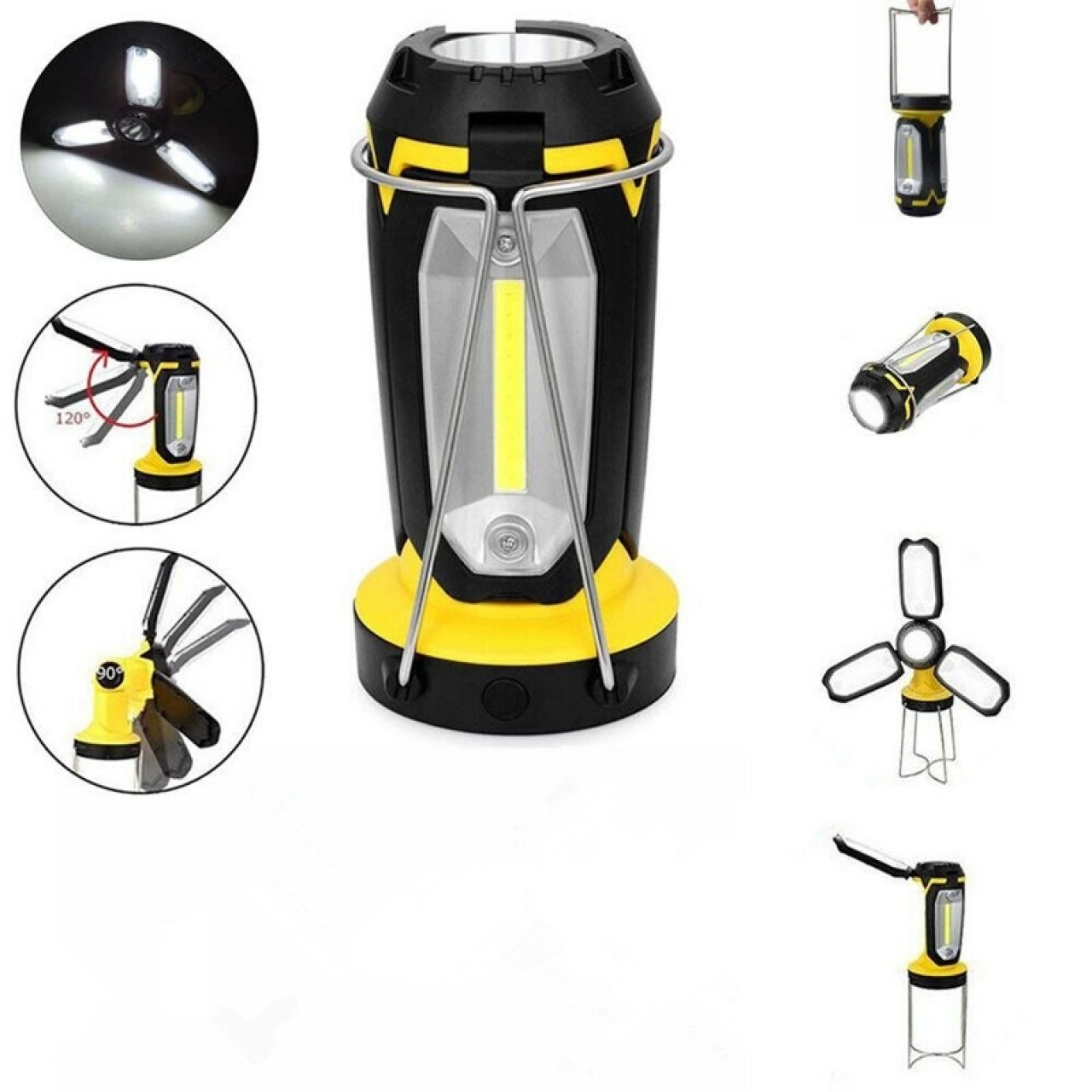

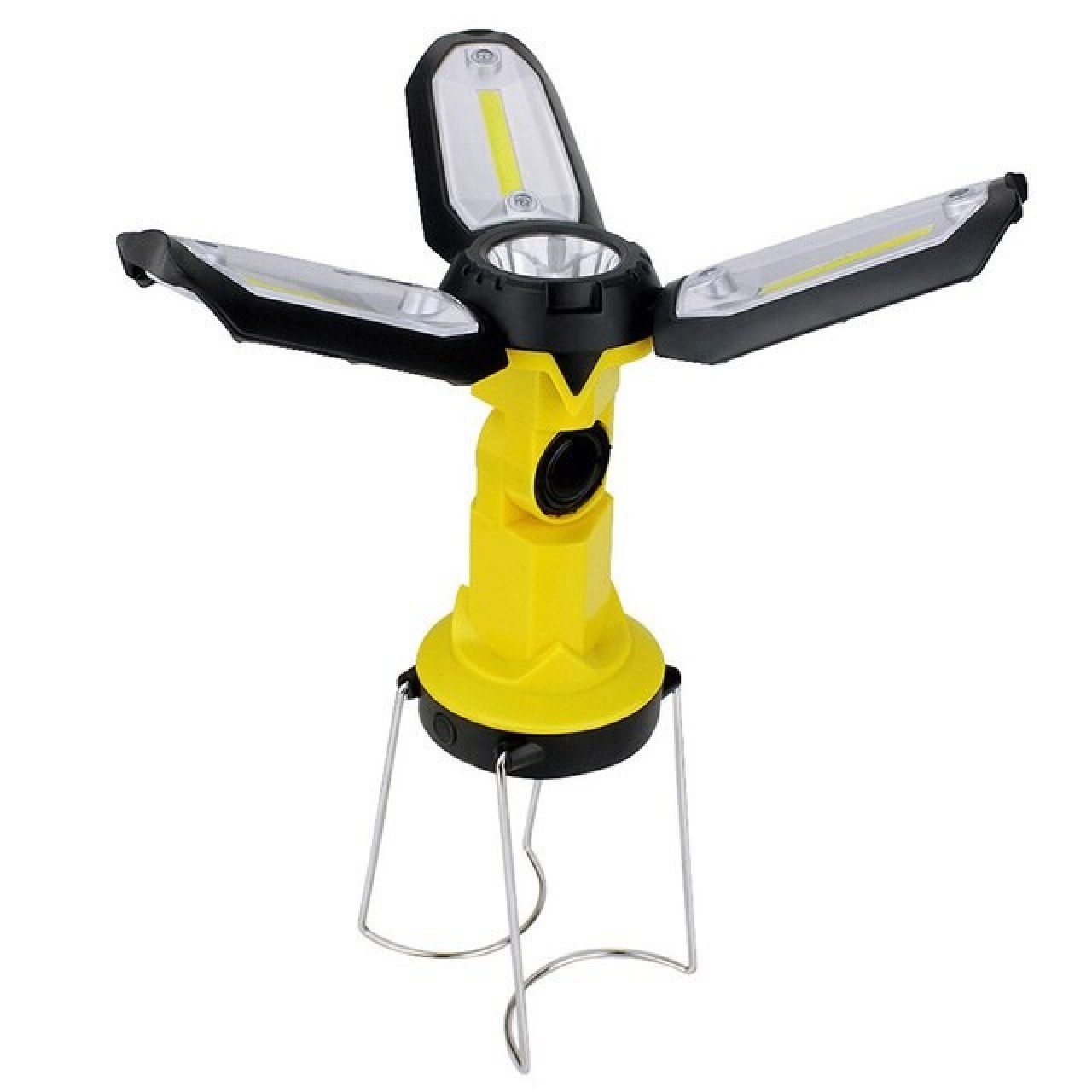

Имею такой вот фонарь.

заметил что очень быстро саморазряжается.
вскрыл, замерил емкость безымянной 18650 - вышло всего 300 мАч.
в схемах фонарей не силен, похоже там вообще заряд 18650 идет без драйверов напрямую от USB или я не прав?
хочу заменить этот АКБ на такой же но с проверенной большей емкостью (есть на 3000мАч).

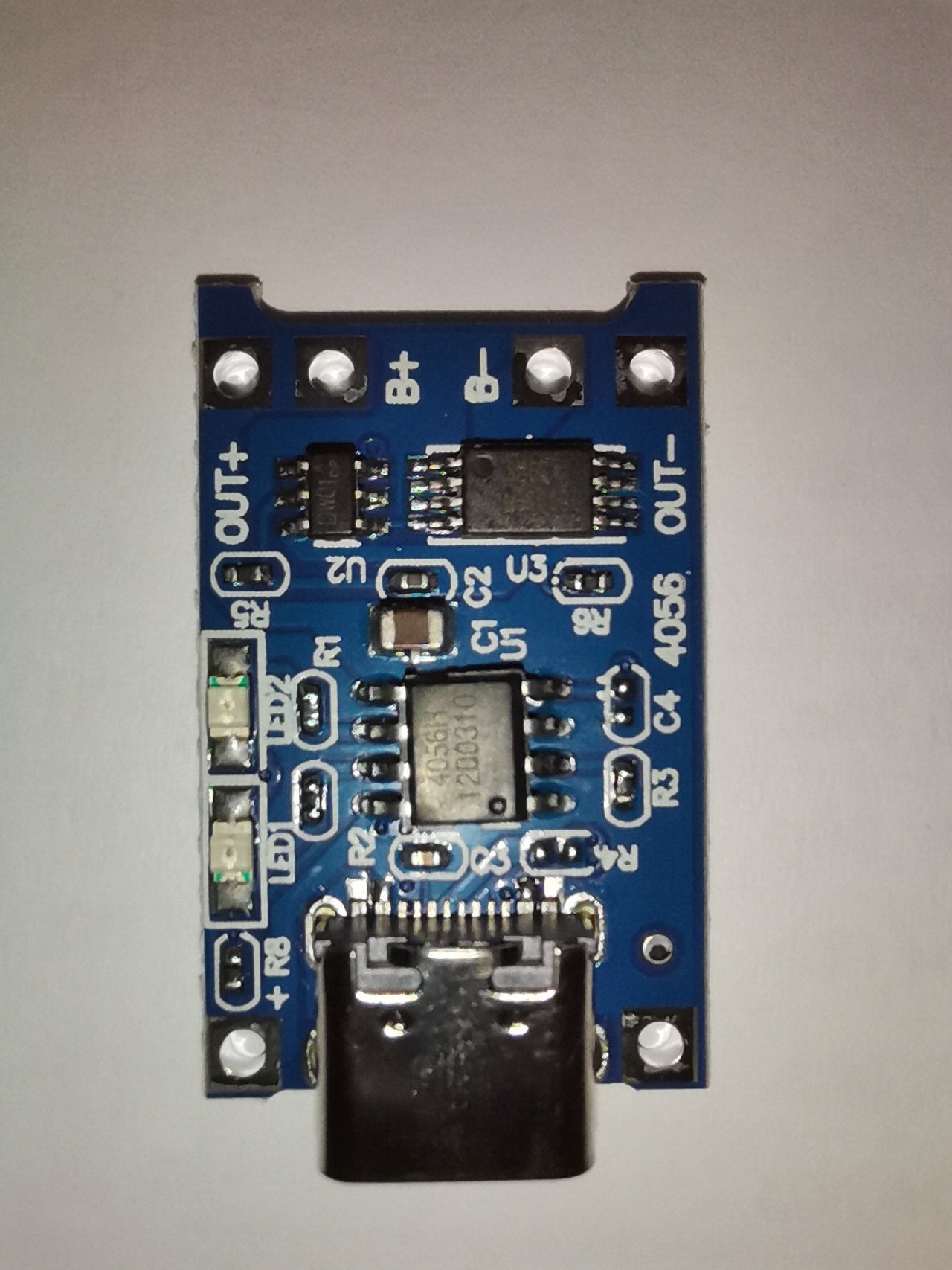

можно ли в эту схему внедрить контроллер на TP4056 без особой переделки остальной схемы? если да, то в разрыв чего его включать?

alibek · 30.12.2022, 14:29

Цитата:

Сообщение от kikis :

похоже там вообще заряд 18650 идет без драйверов напрямую от USB

Вряд ли. Скорее всего там тот же TP4056.
Замените аккумулятор на нормальный, этого должно быть достаточно.

kikis · 30.12.2022, 14:35

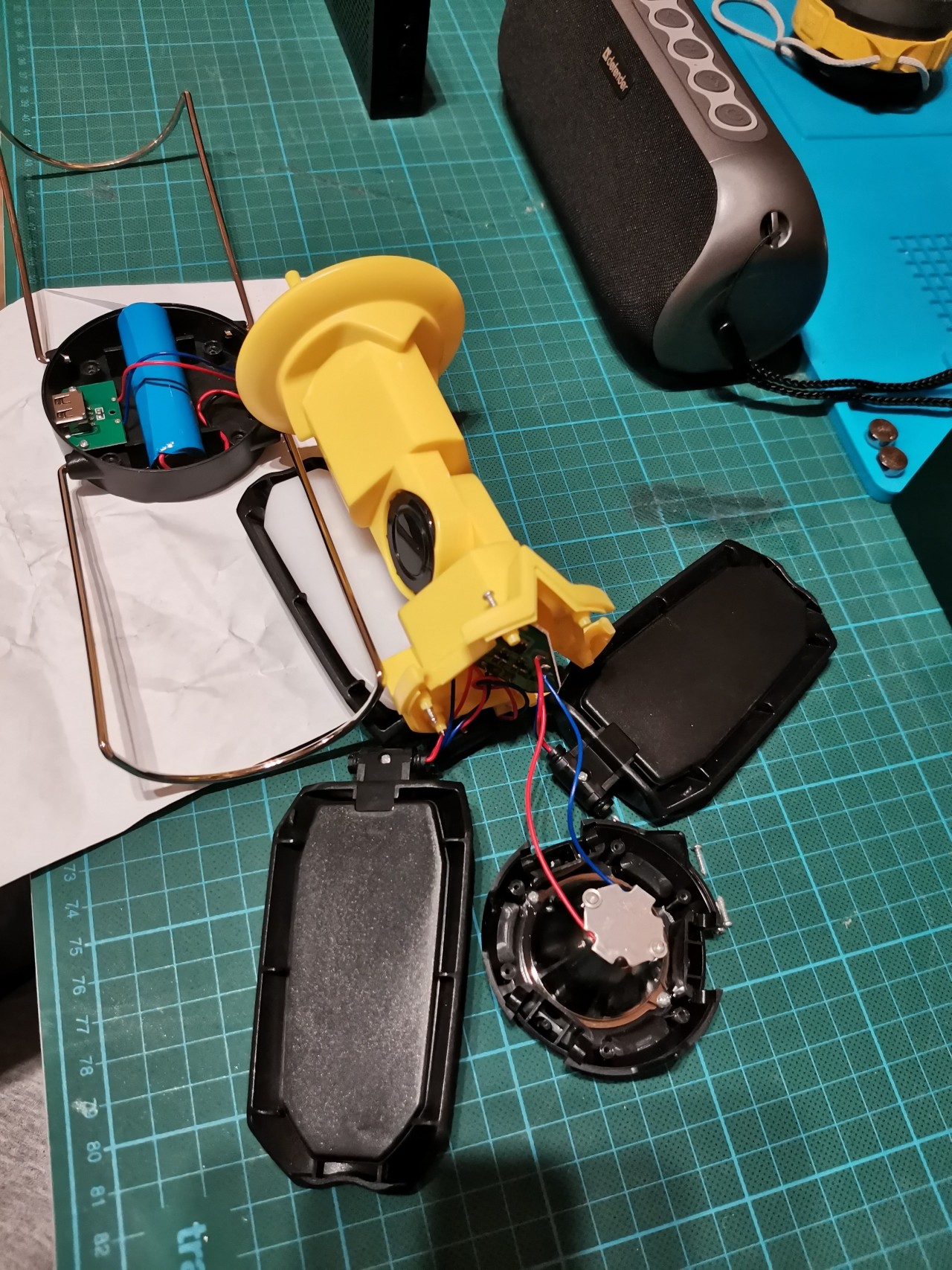

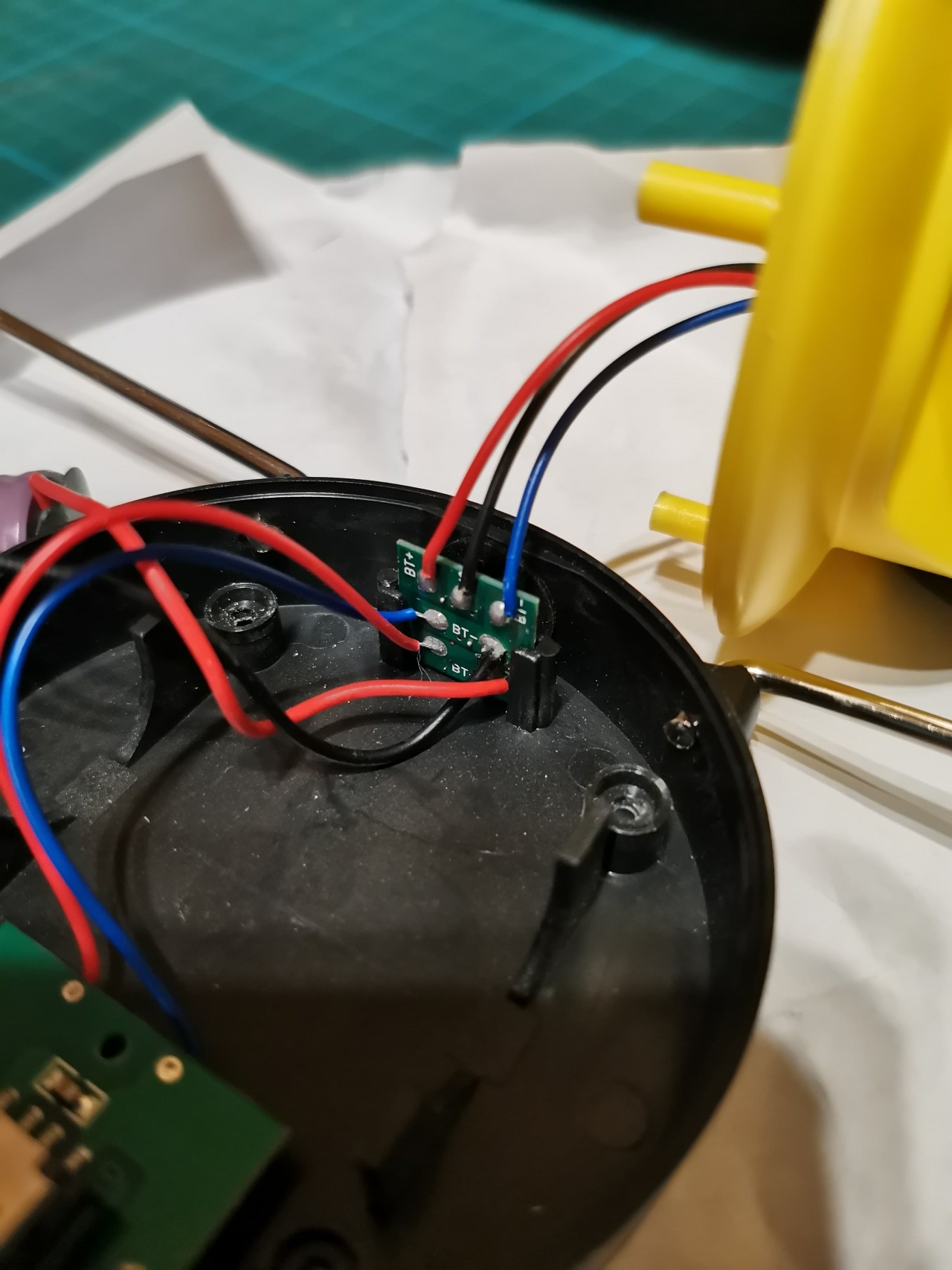

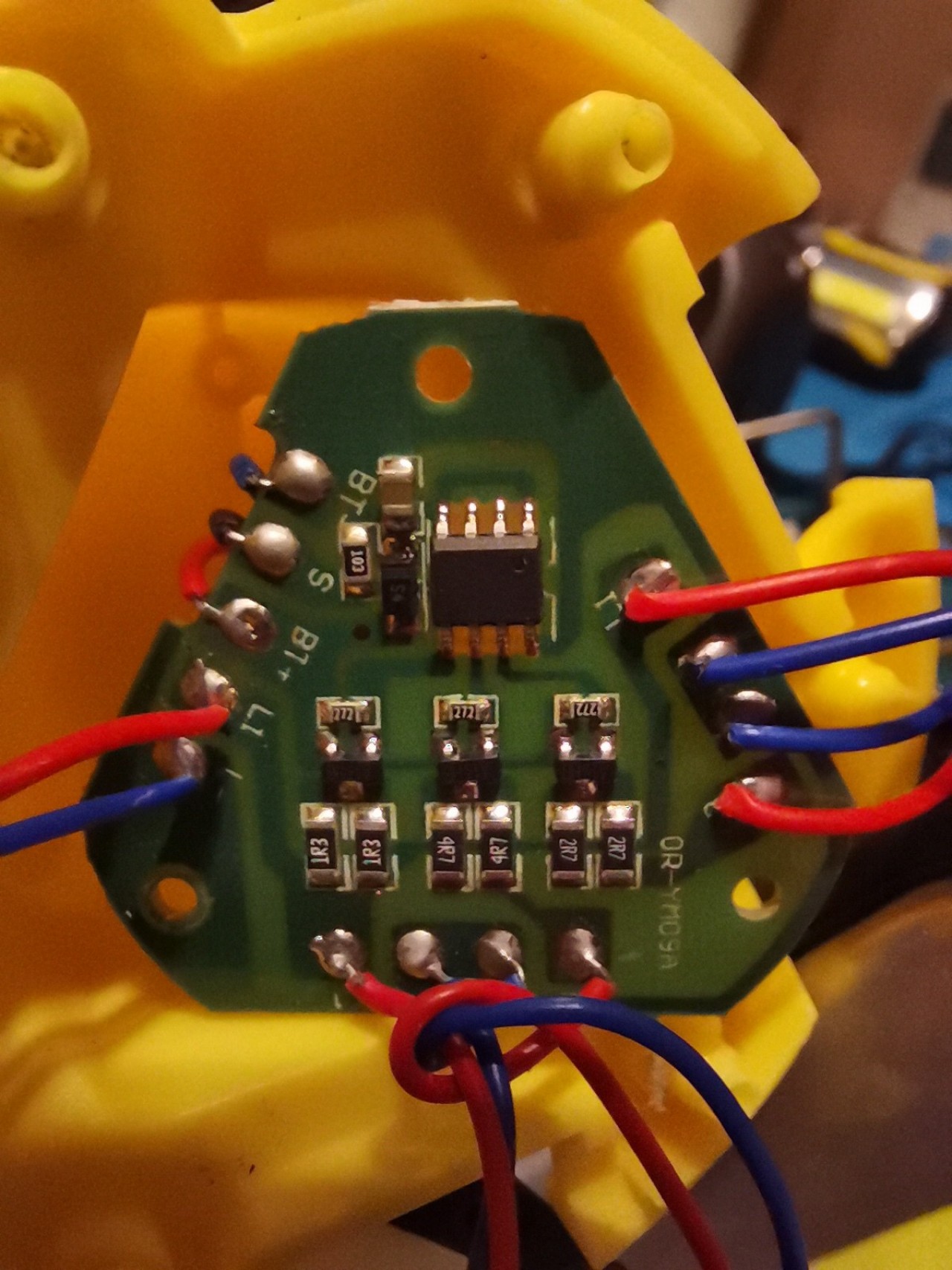

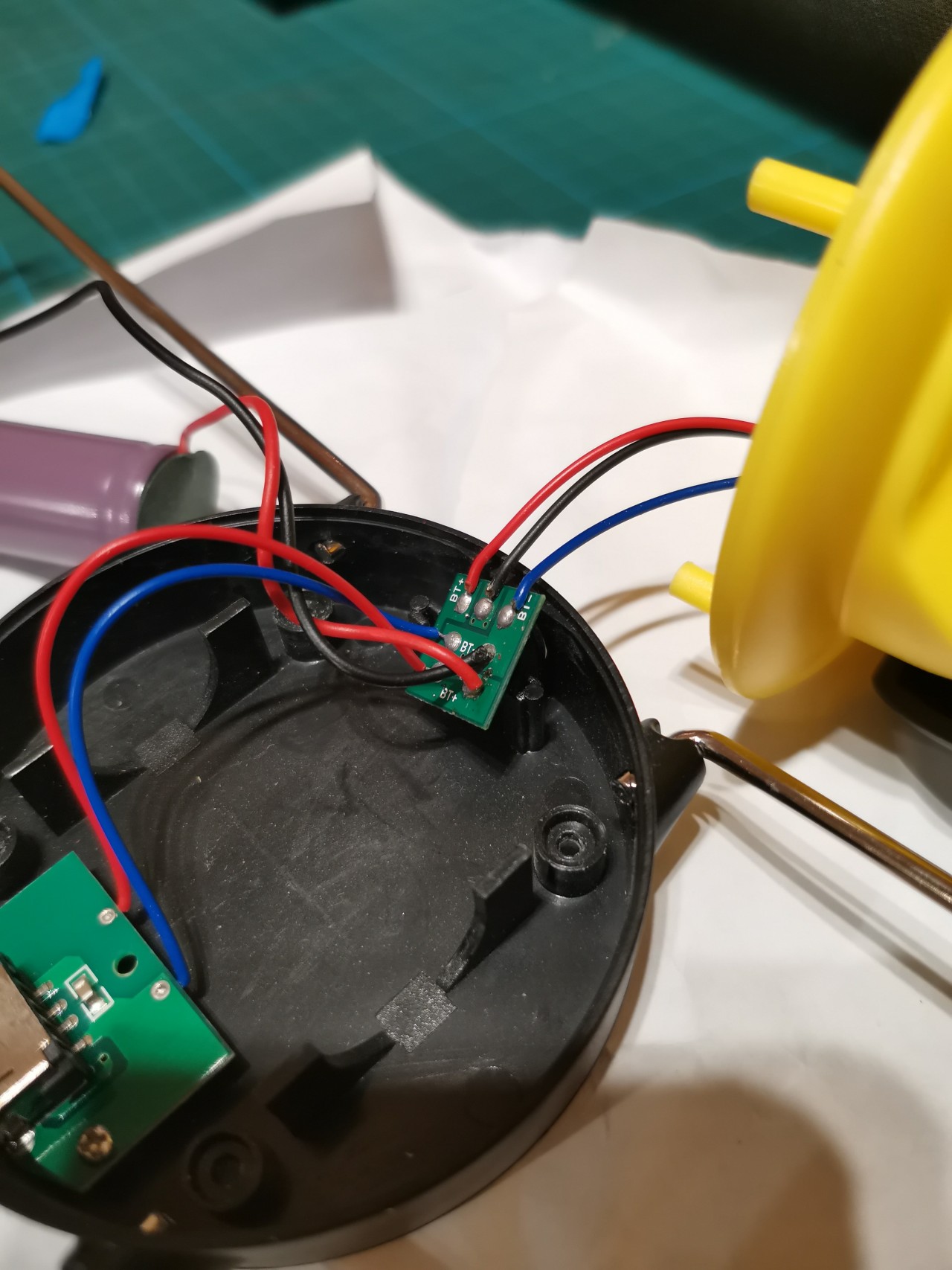

вот потрахи:

kaa.mobil · 30.12.2022, 15:26

Цитата:

Сообщение от kikis :

похоже там вообще заряд 18650 идет без драйверов напрямую от USB или я не прав?

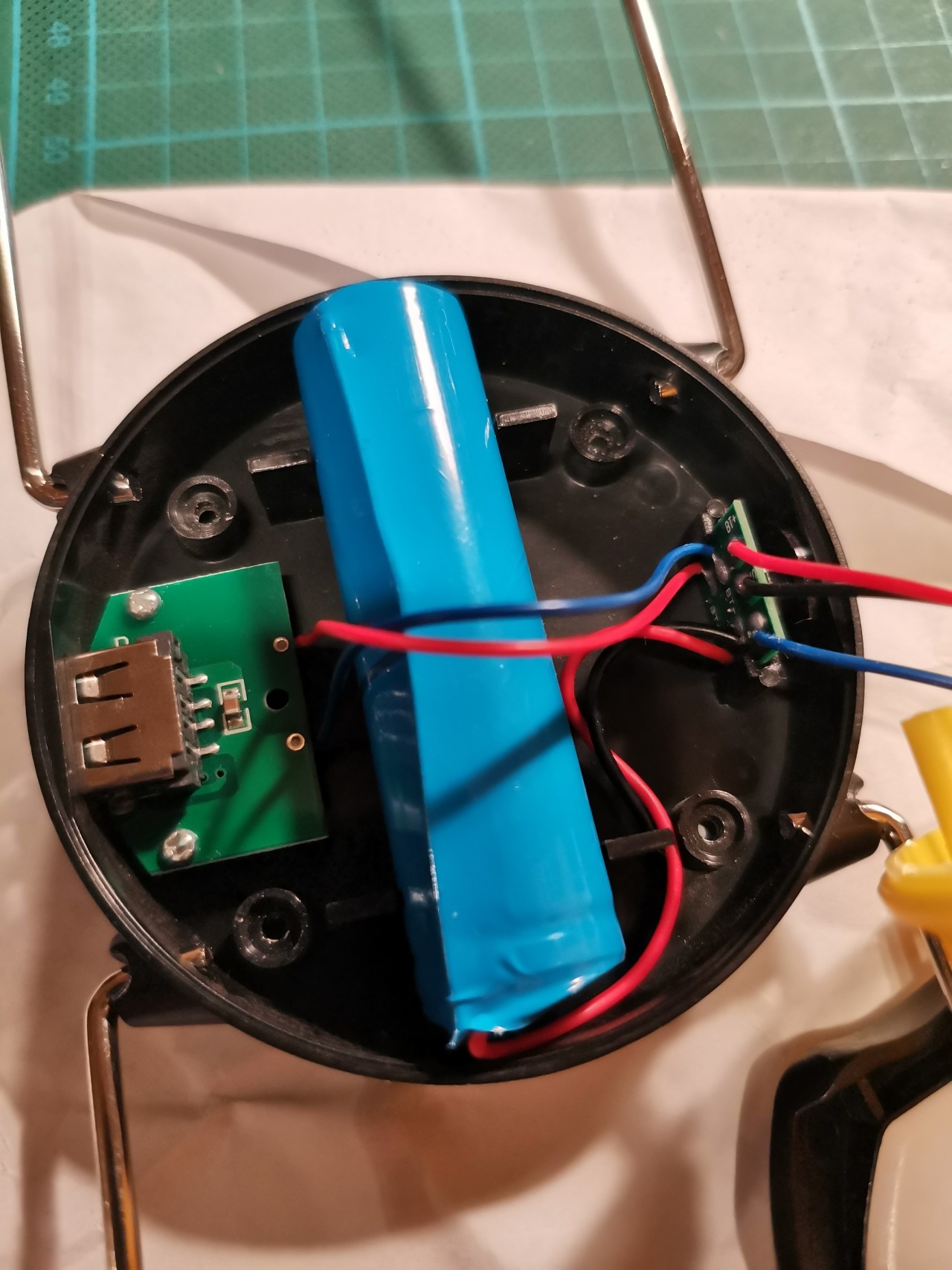

А на родной платке с USB-A с обратной строны точно ничего нет?

Цитата:

Сообщение от kikis :

если да, то в разрыв чего его включать?

Не в разрыв, а вместо родного "контроллера". Только то, что вы показываете, по размеру вроде не лезет.

PS. Только сейчас сообразил. А зачем там USB-A? Повербанка типа?

kikis · 31.12.2022, 22:48

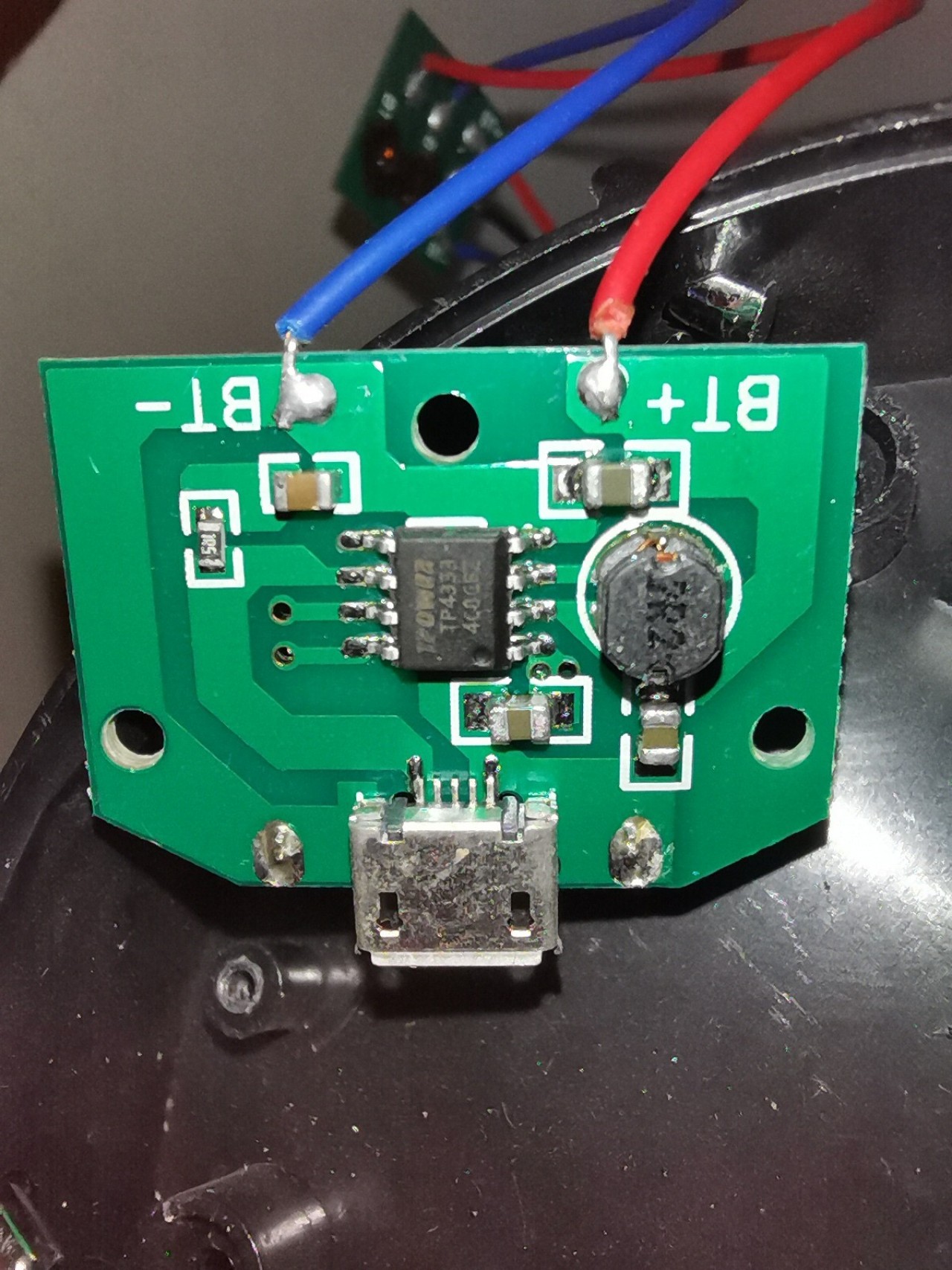

да, какой то контроллер там стоит (вроде ТР4333). так может ничего менять не нада, только АКБ на 3000 мАч поставить?

kaa.mobil · 02.01.2023, 15:17

Цитата:

Сообщение от kikis :

так может ничего менять не нада, только АКБ на 3000 мАч поставить?

Ну так и не меняйте.

Что вы заменой выиграете, 0,2A? Напрямую tp4333 на tp4056 заменить не получится, обвязка и распиновка принципиально другие.

kikis · 02.01.2023, 15:50

я вот одно не могу понять, почему за 2-3 недели акум так разряжается, что фонарик не включается. попробовал измерить ток в выкл. состоянии, вроде 0,4 мА. так это ерунда.

Dreamsthinker · 02.01.2023, 15:54

kikis,

Цитата:

Сообщение от alibek :

Замените аккумулятор на нормальный

kikis · 05.01.2023, 13:31

дошли руки измерить процесс:
в выкл. состоянии мультиметр показал ток разряда 0,4 мА. ну так это фигня.
так же посмотрел как работает штатная системы зарядки: при падении напряжения до 2,70 В отрубается. при заряде при достижении 4,01 В отрубается. при этом вначале зарядный ток с 0,7 А плавно падает до 0,15 А в конце заряда.
т.о. действительно менять штатную схему на ТР4056 не вижу смысла.
поменял штатную говняную АКБ на 3000 мАч.
буду теперь наблюдать, стоило это того или нет.

alibek · 05.01.2023, 14:56

400 мкА это как-бы не фигня.
Это всего в два раза меньше, чем минимальный свет на Зебре.

kikis · 05.01.2023, 15:03

alibek, ну для саморазряда при АКБ 3000мАч это приемлемо, имхо.
все рано смысла ради этого переделывать схему нет.
