[AnimaMS]

 Сообщение от drsleep :

У меня на тестовой сборке с драйвером DDE, ШИМа нет от слова совсем, ни карандашным тестом, ни прибором.

Хорошо, вечером в темноте ещё раз проверю. Вместо карандаша брал длинную ложку, чтобы был блик на на кончике ручки. На самом минимальном мунлайте при движении ручки были видны небольшие разрывы в линии блика.

[drsleep]

 Сообщение от AnimaMS :

На самом минимальном мунлайте

Перепроверил на всякий случай. Переставил мунлайт на самый минимум, снял оптику, подключился щупами напрямую - 0Hz.
На всякий случай, глянул в темноте, на поток из душевой лейки - тоже никакого намека на пунктиры.

[ceramic]

 Сообщение от drsleep :

Переставил мунлайт на самый минимум, снял оптику, подключился щупами напрямую - 0Hz

А осциллограмму покажите?

[drsleep]

ceramic, мультиметром, не осциллографом

[ceramic]

drsleep, тогда это ни о чем.

[drsleep]

ceramic, ШИМ до 21kHz, в других фонарях я мультиметром вижу, мне достаточно, чтобы сделать выводы. За осциллограмой - это уже к автору драйвера.

[ceramic]

Вывод то сделать можно. Даже без мультика. Вопрос всего лишь в достоверности вывода.
Тут кондер стоит, которого нет в других фонарях, он прилично валит фронты, мультик на такое уже может не реагировать.
У автора спрашивал -- у него нет осциллографа.

[drsleep]

 Сообщение от ceramic :

Вопрос всего лишь в достоверности вывода.

Хорошо, согласен, переформулирую:
В ходе проведения карандашного и капельного теста, на пробном экземпляре D10-M, с драйвером DDE (а также тестирования с помощью солнечной панели и мультиметра + мультиметром напрямую), выявить ШИМ, в режиме "мунлайт" не удалось.

[AnimaMS]

Проверил повторно, в полной темноте стальной ложкой 30см махал, амплитуда движений сантиметров 30, на большой скорости небольшие разрывы (0,1-0,2мм) в движении видны. Но если помедленней махать, то уже незаметно. В общем, не думаю, что в реальной обстановке на мунлайте это где-то будет заметно. Диод sst-20 4000
На душе проверил - разрывов воды нет, но и скорость тут не несколько м/сек.

[drsleep]

 Сообщение от AnimaMS :

на большой скорости небольшие разрывы (0,1-0,2мм) в движении видны

Я такое вижу на карандашном тесте Convoy S2, где у линейника ШИМ 4.5kHz (но такое и на капельном тесте тоже заметно). В случае с DDE, в упор не могу разглядеть шима, может зрение уже не то (сид, кстати LH351D).
Возможно от экземпляра, к экземпляру плавают параметры, надо у dandan2000 поинтересоваться.

[dandan2000]

drsleep, Там нет шима, в том понимании, что им называют. Есть пульсации, они треугольной формы, амплитуда умеьшается с ростом яркости. Примерно с 3-4 уровня уже почти не детектируется приборами.

В одном из мунлайтов так:

В рабочих, где частота 75кГц:

[ceramic]

 Сообщение от dandan2000 :

В одном из мунлайтов так:

Ну так это же с фотодатчика.
С фотодатчика вполне может и такую картинку показать. Может и другую.
А осциллограф, который реальную картину передает, совсем другое показывает.
Во всяком случае у меня.
А никто больше так и не показал своей осциллограммы, что там реально идет на светодиод.

[dandan2000]

Пульсации света, их частоту, cri измеряют предназначеными для этого приборами.
Осциллограф это все не измеряет. Внесение в схему драйвера дополнительных датчиков тока и т.п. к которым подключается осциллограф искажает реальную работу схемы. Даже дорожки на плате влияют на форму тока.

 Сообщение от ceramic :

А никто больше так и не показал своей осциллограммы, что там реально идет на светодиод.

Никто это кто? Ну ок, еще раз, осцилограмма снятая Артемом Квантовым:

[ceramic]

 Сообщение от dandan2000 :

Пульсации света, их частоту, cri измеряют предназначеными для этого приборами.

И каким боком к сабжу CRI?!
От драйвера же это вообще не зависит.
Ну и заодно, подскажите, две-три модели приборов, для измерения относительно сабжа, которыми обычно пользуются для измерений пульсации света, в интересующем диапазоне яркости и подходящем сабжу частотными характеристиками.
Ну и показание такого прибора были бы интересны всем.

 Сообщение от dandan2000 :

Осциллограф это все не измеряет.

Меня посетила смутная догадка, может быть вы не знаете, что такое осциллограф?
Почитайте.
Осциллограф -- это такой прибор, для измерения амплитудных и временных параметров электрического сигнала, проще говоря формы сигнала.
Именно форма тока, питающего светодиод, меня и интересует.
В нашей Вселенной нет более подходящего прибора, чем осциллограф, для ее определения.

 Сообщение от dandan2000 :

Внесение в схему драйвера дополнительных датчиков тока и т.п. к которым подключается осциллограф искажает реальную работу схемы.

Не выдумывайте. Включение последовательно со светодиодом токоизмерительного резистора сопротивлением порядка 0,02-0,05Ом вообще никак не исказит работу схемы. Куда меньше, чем подключение вольтметра к обычным схемам для измерения напряжения.
А в случае паранои, можно вообще без изменения схемы измерения сделать, между точкой пайкой на звезде и ножкой "OUT" на стабилизаторе сделать замер. Чувствительности обычных осциллографов и сопротивление дорожек+провода должно вполне хватить для довольно точной фиксации форма тока через светодиод, во всяком случае для качественной оценки.

 Сообщение от dandan2000 :

у ок, еще раз, осцилограмма снятая Артемом Квантовым:

Которая вообще никаким боком к сабжу.
Начиная с частоты. Или у вас и правда слабые мунлайты на этой частоте?!
Нет же.
Я уже писал о этих картинках:

 Сообщение от ceramic :

эти картинки в неизвестно каких единицах, неизвестно с какой линейностью, неизвестно с какой точностью, неизвестно что показывающие, неизвестно ...
Да ничего неизвестно.
Просто картинки, которые могут быть очень и очень разные по форме, при разных взаимных положениях фотодатчика и светодиода, при одном и том-же токе через светодиод.

[witalen]

 Сообщение от ceramic :

А в случае паранои, можно вообще без изменения схемы измерения сделать, между точкой пайкой на звезде и ножкой "OUT" на стабилизаторе сделать замер

Прошу прощения что вмешиваюсь, но почему нельзя произвести замер прямо на диоде, разве форма напряжения будет сильно отличатся от формы тока?

[ceramic]

 Сообщение от witalen :

разве форма напряжения будет сильно отличатся от формы тока?

Да. Особенно в области малых токов.

Не говоря о том, что нужна предварительная прецизионная калибровка для конкретного светодиода. Даже для светодиодов из одной ленты, при большем напряжении на одном светодиоде, ток через него может быть меньше, чем ток через другой такой-же светодиод, при меньшем напряжении на нем.

[witalen]

 Сообщение от ceramic :

Даже для светодиодов из одной ленты, при большем напряжении на одном светодиоде, ток через него может быть меньше, чем ток через другой такой-же светодиод, при меньшем напряжении на нем.

Я имел в виду только форму сигнала, а не его значение.

[dandan2000]

 Сообщение от ceramic :

Именно форма тока, питающего светодиод, меня и интересует..

Формы тока нет. Есть пульсации света измеренные Opple light master.

 Сообщение от ceramic :

Или у вас и правда слабые мунлайты на этой частоте?!
Нет же.

Мунлайты от 2.3 до 19кГц.

[ceramic]

 Сообщение от witalen :

Я имел в виду только форму сигнала

Незначительные изменения напряжения (проценты) соответствуют изменению тока в разы.
И как тут говорить о соответствии форм?

 Сообщение от dandan2000 :

Формы тока нет.

Ну так именно она и интересна.
Это конечная остановка, определяющая характеристики драйвера. Дальше это уже светодиодная часть пошла.

 Сообщение от dandan2000 :

Есть пульсации света измеренные Opple light master.

Тоже интересно посмотреть, его полный отчет, типа:

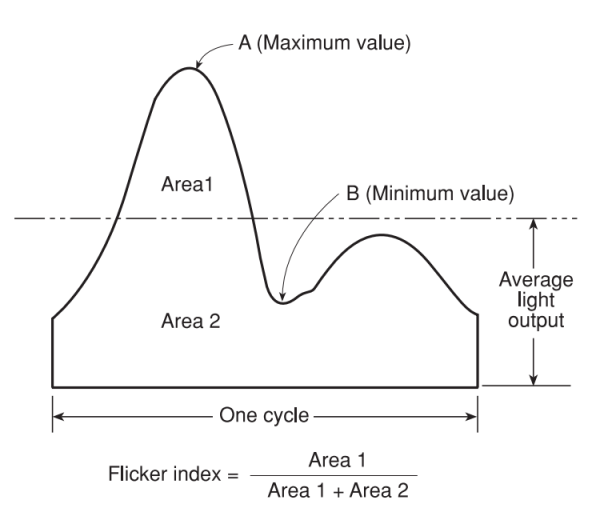

Хотя, надо заметить, что прибор весьма альтернативно измеряет коэффициент пульсаций:

При очень узких провалах и/или всплесках, от почти 0 до 100%, он покажет околонулевую пульсацию, поскольку отталкивается не от амплитуд, а от площади.

 Сообщение от dandan2000 :

Мунлайты от 2.3 до 19кГц.

На 7,79кГц я измерил то, что никак нельзя назвать "без ШИМ".

https://forum.fonarevka.ru/...

Да и измерять то я стал, только потому что я сначала глазами увидел ШИМ, там где его как бы не должно быть. Заметность его, конечно, куда меньшая, чем без кондера. По началу я даже не замечал его, но поскольку довольно долго копался с драйвером по другой причине, то таки обратил внимание, что таки ШИМит.

[dandan2000]

 Сообщение от ceramic :

На 7,79кГц я измерил то, что никак нельзя назвать "без ШИМ"

Не знаю, что вы там измеряли и как, не имея сабжа, соорудив какую-то схему с резистором 1,2Ом, и могу сказать вашими же словами:
"эти картинки в неизвестно каких единицах, неизвестно с какой линейностью, неизвестно с какой точностью, неизвестно что показывающие, неизвестно ...
Да ничего неизвестно."
