Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

SKWEEZER · 16.01.2020, 00:55

Цитата:

Сообщение от dandan2000 :

Версия 4.0b под СК 4mode с включением максимального даблкликом.

1к - переключение режимов:

если прошло <0.3c после включения - строб 9Гц на максимальной яркости;
если прошло <1c после включения - включение режима 1

Я правильно понял по поведению фонаря? При включении режима 1 срабатывает индикатор батареи?

Артем Квантов · 16.01.2020, 05:01

Цитата:

Сообщение от SKWEEZER :

Я правильно понял по поведению фонаря? При включении режима 1 срабатывает индикатор батареи?

Да. При включенной 10ой настройке, при входе в 1 режим автоматом отмигивает уровень заряда.

Артем Квантов · 16.01.2020, 06:02

Маленькая новость.
Получил от Саймона тестовые образцы драйверов.
Сделаны по моей разводке печатки.
Конфигурация CK_8 под 4 версии прошивок. На плате установлен термистор, и "противошимный" кондер.
Зашиты прошивкой 4mode_a_LS. В дальнейшем планирую чтобы они зашивали в 5mode_a_LS.
Из минусов: в еепром мусор, т.е. настройки рандомные и надо самому все настраивать, хотя отправлял им файл с настроенным еепромом...

witalen · 16.01.2020, 07:35

Артем Квантов, лучше вместо трёх снимков задней части одну лицевую

stirlis · 16.01.2020, 09:51

Цитата:

Сообщение от witalen :

одну лицевую

Думаете там Attiny13?

)

galex · 16.01.2020, 10:58

Цитата:

Сообщение от Артем Квантов :

отправлял им файл с настроенным еепромом

надо не только файл с епромом отправлять, но и батник, который зальет прошивку и еепром вместе в одно касание. заодно и фузы выставит

Артем Квантов · 16.01.2020, 11:45

witalen, фото сделано не для фонаревки, а для Саймона.
Там на двух из трех конденсатор неправильно припаян...
Сюда фото приложил просто так...

Артем Квантов · 16.01.2020, 11:49

galex, а эти батники подходят для разных программ? Китайцы шьют какой-то своей прогой, она вся на китайском, не разобрался в ней...

galex · 16.01.2020, 11:57

Цитата:

Сообщение от Артем Квантов :

эти батники подходят для разных программ?

нет конечно. там же указывается какую программу запустить с какими ключами и что шить. ну и программа должна уметь работать из командной строки. например avrdude.
можно ее вместе с батником и прошивкой отправить в одном каталоге.

Цитата:

Сообщение от Артем Квантов :

Китайцы шьют какой-то своей прогой, она вся на китайском, не разобрался в ней.

или разбираться и писать им руководство пошаговое, как залить еепром

Артем Квантов · 16.01.2020, 14:54

Цитата:

Сообщение от witalen :

одну лицевую

вот
В этот раз они не правили, а плату сделали точно по моим герберам.

Визуально почти обычный конвоевский драйвер. Из реальных отличий:
- разводка под группы, стабы на обратной стороне пришлось повернуть на 45
- как смог улучшил переходное сопротивление с пружины на плюсовой провод
- добавлено место под термистор, в сборе в фонаре при таком расположении термоконтроль работает хорошо (проверял на S2+ и C8, с8 правда еще надо постараться нагреть).

Третья фотка, это то что подправил по проверке этих тестовых.
Помимо лого, подправил полигоны стабов, чтобы на внутренней стороне не "плыли" к маске контура. Также подправил "противошимный" кондер и место под балластный резистор, они одной стороной стояли на тепловом полигоне, и чтобы их отпаять/припаять приходилось сильно греть весь драйвер.

Артем Квантов · 16.01.2020, 15:01

Цитата:

Сообщение от galex :

или разбираться и писать им руководство пошаговое, как залить еепром

Еще с драйвером для налобников с ББ под 18650 пытался. Просил, чтобы Саймон прислал прогу, которой они шьют.
Все на китайском, я даже в ручном режиме не понял как прошить. А объяснить им тоже очень трудно, я с русского мучаю автоперевод на англиский, чтобы более мене понятно было и простые слова. А они там с английского на свой местный китайский диалект переводят... В общем по ощущениям переписки мы понимает примерно по два слова из трех...

dandan2000 · 17.01.2020, 14:53

Что-то не пойму, как подключен противошимный кондёр, вижу с + на -, но это не правильно.

stirlis · 17.01.2020, 15:58

А там не +

Артем Квантов · 17.01.2020, 17:38

Цитата:

Сообщение от dandan2000 :

Что-то не пойму, как подключен противошимный кондёр, вижу с + на -, но это не правильно.

Там на двух из трех неправильно.
Вот что я отправил Саймону:

dandan2000 · 17.01.2020, 18:58

Где б такие пружинки раздобыть?

Артем Квантов · 17.01.2020, 19:17

dandan2000, а Саймон не продает?
Бронзовые для кнопок есть, думаю и такие с удовольствием продаст.

stirlis · 17.01.2020, 19:45

Цитата:

Сообщение от dandan2000 :

Где б такие пружинки раздобыть?

https://www.fasttech.com/pr...

dandan2000 · 17.01.2020, 20:25

Цитата:

Сообщение от stirlis :

https://www.fasttech.com/pr...

Не, такие не становятся на такой драйвер, они 7мм диаметром. Надо именно столбиком, а не конусом.

dandan2000 · 17.01.2020, 20:28

Цитата:

Сообщение от Артем Квантов :

dandan2000, а Саймон не продает?
Бронзовые для кнопок есть, думаю и такие с удовольствием продаст.

Не нашел на всем Али, только с драйвером.

ceramic · 17.01.2020, 22:34

Цитата:

Сообщение от dandan2000 :

Не, такие не становятся на такой драйвер

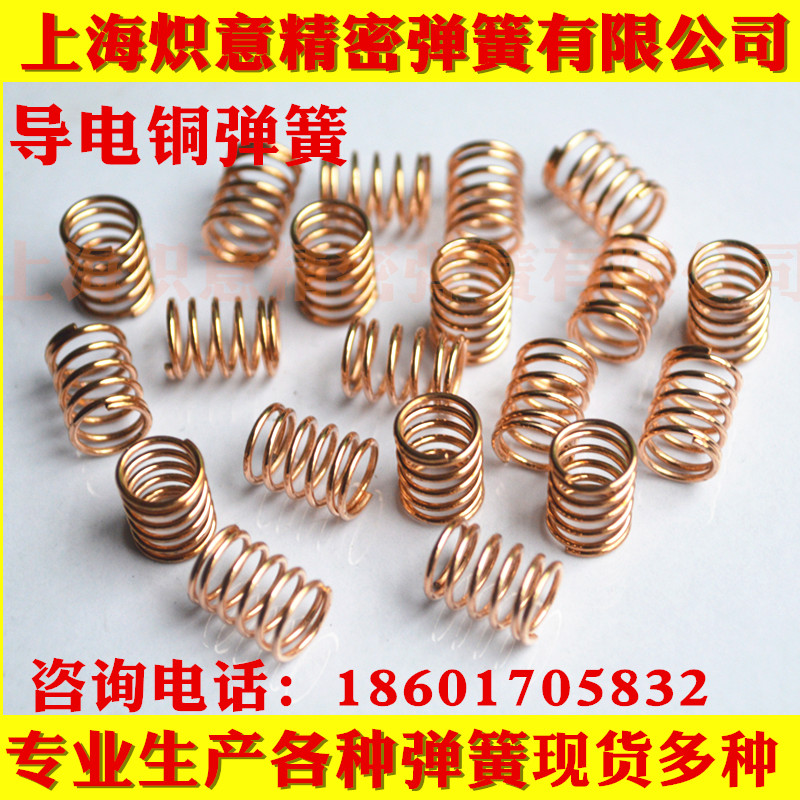

Такие становятся (но почти в притык), очень качественные https://item.taobao.com/ite...

Если хочется именно цилиндра, можно 0.8*6*10 или 0.5*5*10
https://item.taobao.com/ite...
