[vinipux]

Tamagotchi, если не ошибаюсь, сейчас 2 кк из мунлайта не заняты (в турбо ведь не переходит). Как Вам идея повесить на эти 2 кк красный светляк ИДами, конечно, пусть он будет нерегулируемым

[Tamagotchi]

vinipux, Обычно красный нужно включить до белого, а с таким вариантом получится из белого.

[vinipux]

Tamagotchi, я конечно понимаю, что в таком варианте вся тактическая тактичность будет нарушена, но в таком исполнении красный светляк хотя бы будет реализован, жалко ведь иметь такой нереализованный потенциал
Куда его удобнее повесить, если честно, я не придумал. Интересно как выглядит сам свет от этого квадроИДа, годится ли в качестве того самого "тактицкого спец. фонаря"?

[Tamagotchi]

 Сообщение от vinipux :

но в таком исполнении красный светляк хотя бы будет реализован,

Он и так есть. Удержанием из выключенного, если продолжить удерживать - белый зажигается. Можно отключить и оставить только белый.

[vinipux]

 Сообщение от Tamagotchi :

Он и так есть. Удержанием из выключенного, если продолжить удерживать - белый зажигается. Можно отключить и оставить только белый.

Я это как-то упустил похоже, или не описано нигде?

Так-то тоже очень неплохая реализация

[Tamagotchi]

vinipux, Это впервые было сделано в драйвере для HC30.

[vinipux]

Tamagotchi, я сделал выводы исходя из описанного в этой теме
Спасибо за ЛикБез, реализация идеологически верная

[Tamagotchi]

Собрал сегодня:

Зеленые для Д4. Завтра откалибрую и начну сверлить головы и собирать фонари.

[Tamagotchi]

Жестоко тестирую термоконтроль

[teomav]

процесс пошёл

[Tamagotchi]

Просили меня процесс сборки описать. Начну потихоньку.

Первым делом разбираем фонарь. Не аккуратно Хенк их собирает



Нужен кому его (предположительно) отпечаток пальца? Залито все чем-то вроде эпоксидки. Замучился чистить. Задумано, наверное, микроконтроллер и мосфет в перегородку упереть, но... отпечатка не корпусе нет - не достает.

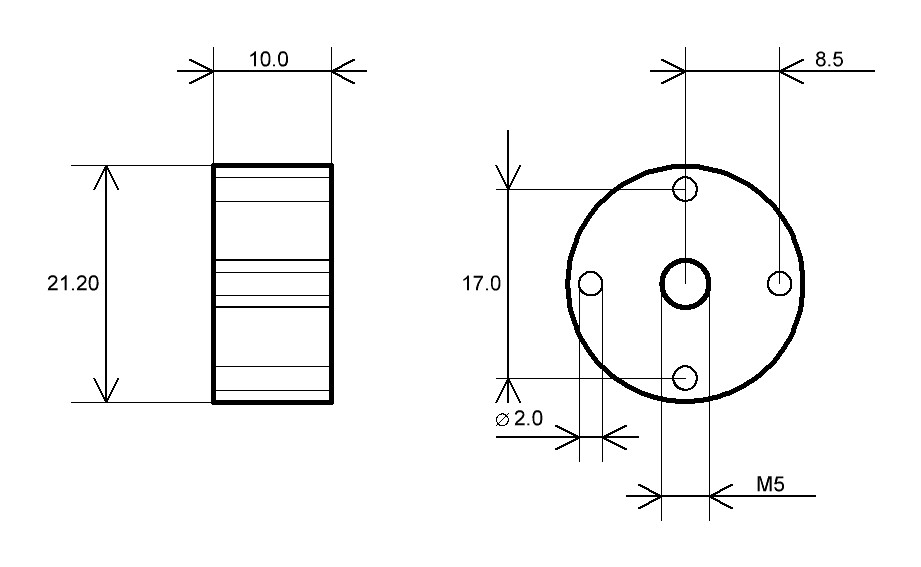

Дальше сверлим отверстия диаметром 2 мм, используя специальную оправку, центрирую оправку зубочистками и болтом с конусной головкой. Отверстия с резьбой нужно рассверлить.



Потом более толстым сверлом аккуратно снимаю фаску, не зажимая сверло в дрель - просто вращая его руками.

Теперь надо выточить проставки чтобы был контакт корпуса МК с корпусом фонаря.

[vinipux]

 Сообщение от Tamagotchi :

Задумано, наверное, микроконтроллер и мосфет в перегородку упереть

Похоже, просто чтоб драйвер лучше держался, в помощь к круговой вклейке.
Кстати, насколько крепко сам "драйвер" держится? Как демонтировали его: поддевали, за пружину тянули, выталкивали через центральное отверстие?

 Сообщение от Tamagotchi :

используя специальную оправку

Вот это подход! Специально точили?

[Tamagotchi]

 Сообщение от vinipux :

выталкивали через центральное отверстие?

Держится как приклеенный. Выбивал через отверстие.

 Сообщение от vinipux :

Специально точили?

Да.

[alexsav]

 Сообщение от Tamagotchi :

Нужен кому его (предположительно) отпечаток пальца?

может это фича ,вместо подписи положим,помогает отследить личность сборщика

[buhleso]

Отпечаток пальца вместо "упаковщица номер" )))

[teomav]

Tamagotchi, На первой фото вижу скол анодирования. Или нет? Весьма огорчает, если это так

[Tamagotchi]

teomav, Во первых это резьба, которая закроется безелем, во вторых это похоже блик на смазке.

[Tamagotchi]

Идем дальше.

Проставки, про которые я говорил вчера, выглядят так:



Еще понадобится кусок световода, из которого нарезаем вставки в отверстия так, чтобы со стороны звезды были заподлицо, а с обратной торчали примерно на 1мм.



Пока отложим их, мажем звезду термопастой и несколько капель термоклея. Клей в дальнейшем облегчит сборку.



Ставим звезду на место, центрирую зубочистками, затем ох обламываем, берем родную двуногую оптику и ставим ее в свободные от зубочисток отверстия.



Зажимаем безелем и откладываем до завтра - пусть высохнет клей.

[teomav]

хорошая работа.


зелёный корпус однако красиво выглядит.

[Ходэн]

 Сообщение от Tamagotchi :

Первым делом разбираем фонарь. Не аккуратно Хенк их собирает

Несобранных не дает?
