Старый 19.01.2014, 18:57 Автор темы   1


Аватар для Tamagotchi

Регистрация: 07.09.2011
Последняя активность: Сегодня 08:13
Адрес: Волгоградская обл.
Сообщений: 12626
Сказал(а) спасибо: 2872
Поблагодарили: 6123 раз(а) в 2952 сообщениях

Отправить сообщение для Tamagotchi с помощью Skype™
По умолчанию Изготовлю ограниченную партию уникальных фонарей.

Изготовлю ограниченную партию кастомов с корпусе C20C с триплом Nichia NVSL219B.





Вот таких вот фонарей. Изготовлю… 3 штуки.

Что в них уникального?
  • Первое это малая серия… эксклюзив, так сказать.
  • Второе – уникальная прошивка с широчайшими возможностями, не имеющая аналогов среди серийных фонарей и кастомов. В Ваших фонарях будет установлена прошивка, недоступная в фонарях и драйверах других самодельщиков.
  • Тертье и главное – без длительного ждунства! Установим максимальный срок… 1 месяц - не более (с момента набора 3-х желающих).

Подробнее о характеристиках фонаря:
  • HI-CRI трипл Nichia с оптикой Carclo. И не просто ничий, а внимание… Nichia NVSL219BT 4500K, 92 CRI.
  • Это 741 «диодный» люмен HI-CRI света в Вашем кармане.
  • Питание от одного не защищенного элемента 18650.
  • Хорошо зарекомендовавший себя корпус от Sunwayman C20C.
  • Медная, выполненная по технологии «direct connect», подложка (звезда).
  • Понижающий драйвер. (Для эстетов возможна комплектация повышающим драйвером с аналогичными возможностями)
  • Три режима и мунлайт (всего 4).
  • Простое и удобное переключение режимов как от минимального до максимального, так и в обратном направлении.
  • Плавный старт и переходы между режимами.
  • Двухуровневый термоконтроль позволит Вам не беспокоиться о перегреве фонаря в любых условиях.
  • Система контроля разряда АКБ, не допускающая глубокого разряда и чрезмерных нагрузок АКБ.
  • Полное отсутствие ШИМ на всех режимах, включая мунлайт.
  • Индикация уровня заряда АКБ тремя способами:
    1. Вспышки индикаторного диода от 1 до 5. Активируется кнопкой управления.
    2. При работе при падении напряжения до 3.2В включается мерцание индикаторного диода.
    3. В выключенном режиме недостаточный заряд индицируется двойными вспышками маяка.
  • Маяк с возможностью выбора режима через меню настроек.
    1. Маяк полностью выключен
    2. Вспышки доп. диода каждые 4 сек.
    3. Вспышки основного диода большой мощности каждые 8 сек.
    4. Вспышки основного (малая мощность) и индикаторного диодов каждые 4 сек.
    5. Вспышки основного (высокая мощность) и индикаторного диодов каждые 8 сек.
  • Меню настроек с защитой от случайного включения. Позволит настроить первый (пользовательский) уровень термоконтроля и стартовый режим фонаря.
  • Даже если первый уровень термоконтроля не настроен, Ваш фонарь будет защищен от перегрева.
  • Выбор стартового режима фонаря из меню настроек:
    1. Минимальный.
    2. Средний.
    3. Максимальный.
  • Возможность блокировки и разблокировки фонаря – защита от случайного нажатия с индикацией входа и выхода индикаторным диодом.
  • Два режима стробов:
    1. Медленный
    2. Быстрый
  • Ток на максимальном режиме:
    1. Понижающий драйвер с параллельным соединением диодов – 2500mA (833mA на каждый диод)
    2. Повышающий драйвер с последовательным соединением диодов – 833mA
  • Защита электроники фонаря от переполюсовки.
  • Это не фантазия и не мечта – такой драйвер УЖЕ СУЩЕСТВУЕТ.

По желанию заказчика возможно изготовление понижающего драйвера с максимумом 3000mA и повышающего 1000mA. В данном случае нагрев корпуса достигает опасного за 3 минуты. Разумный максимум – 2500mA для понижающего варианта.

Кроме того есть два варианта прошивки с плавным стартом, в котором мунлайт доступен только из выключенного состояния, и без плавного старта – мунлайт доступен в основной линейке режимов.

Все объявленные характеристики гарантированы, Вы не будете разочарованы. Кроме того, я еще раз повторяю, что не собираюсь плодить «ждунов» и Вам не придется ждать годами свой фонарь.

Цена фонаря всего $180 USD. Плюс пересыл по России – 250 руб.

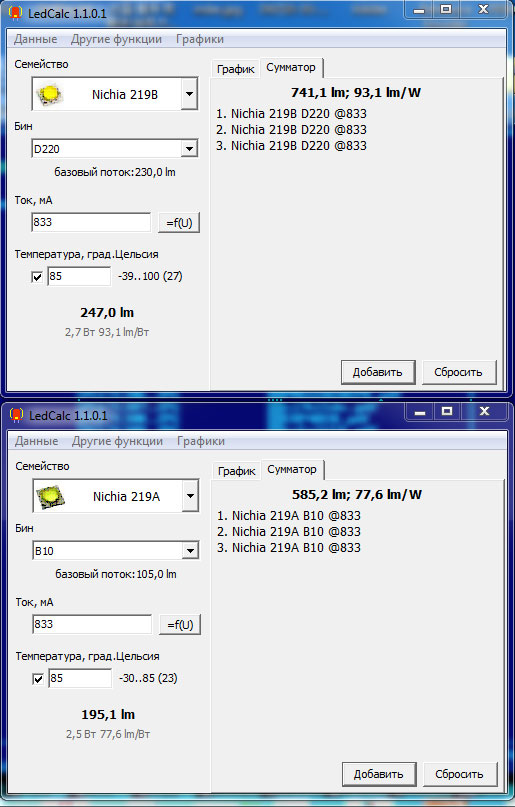

Расчет люмен и сравнение со "старыми" диодами:


Трипл новых Ничий:

Печатки для повышаек второго рана:

Собранный драйвер для фонарей второго рана:




Управление фонарем:
Урок 1: Основы управления
Урок 2: Индикация заряда АКБ
Урок 3: Управление режимами маяка
Урок 4: Меню настройки

Фонарь №1 зарезервирован за Li-Ion. Понижающий драйвер 2500mA, оптика 10511* и 10507. Зеленый ИД. Оплачено.
Фонарь №2 зарезервирован за Quank. Понижающий драйвер 2500mA, оптика 10511* и 10508. Зеленый ИД. Оплачено.
Фонарь №3 зарезервирован за DenisEA. Понижающий драйвер 2500mA, оптика 10511* и 10508. Зеленый ИД. Оплачено.

* Устанавливается в фонарь при изготовлении.

Очередь на вторую партию:

1. vinipux. Оплачено.
2. MihLeo. Оплачено.
3. Admin. Оплачено.

Очередь на третью партию:

1. mihar. Оплачено.
2. Quank. Оплачено.
3. V44.
3. uV3. Оплачено.
4. asya_K Оплачено.

Очередь на четвертую партию:
1. dmitriy77 - оплачено.
2. Artem500 - оплачено.
3. Тушка занята.

Очередь на 5-ю партию:
1. Lionet
2. barena

[Исправлено: Tamagotchi, 10.09.2014 в 12:30]
Tamagotchi вне форума   Вверх
Поблагодарили: 24 раз(а)
Admin (13.08.2014), Alex4479666 (19.01.2014), alexsav (19.01.2014), Allex901 (23.01.2014), asket32420 (20.01.2014), asterixtyumen (11.04.2014), awl (20.02.2014), fedyry4 (18.10.2016), hilux (04.02.2014), LEV-UA (19.01.2014), Li-Ion (19.01.2014), Linx (19.01.2014), Magvay (19.01.2014), NazarSunrise (11.04.2014), Nimnul (26.05.2014), nokiaf (22.01.2014), Quank (14.08.2014), rkromanrk (19.01.2014), sasha6464 (27.01.2014), shurko_3 (19.01.2014), Sofrik (24.03.2014), sumro (27.04.2014), Svetogor (20.01.2014), tihonov.67 (03.02.2014)
Старый 19.01.2014, 19:43   2
AVSel
Консультант


Аватар для AVSel

Регистрация: 15.11.2010
Последняя активность: 15.07.2018 21:23
Адрес: Москва
Сообщений: 8375
Сказал(а) спасибо: 1070
Поблагодарили: 1663 раз(а) в 891 сообщениях

По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

А почему надо именно 3 набирать? А почему не 10 или по одному например: заказ пришел - заказ сделал? Вопрос без подвоха, просто интересно...
AVSel вне форума   Вверх
Поблагодарили: 1 раз
Slav_on (18.10.2015)
Старый 19.01.2014, 19:44 Автор темы   3
Tamagotchi


Аватар для Tamagotchi

Регистрация: 07.09.2011
Последняя активность: Сегодня 08:13
Адрес: Волгоградская обл.
Сообщений: 12626
Сказал(а) спасибо: 2872
Поблагодарили: 6123 раз(а) в 2952 сообщениях

Отправить сообщение для Tamagotchi с помощью Skype™
По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

Цитата:
Посмотреть сообщение Сообщение от AVSel :
А почему надо именно 3 набирать?
В данный момент наличие некоторых комплектующих именно на 3 фонаря.
Если наберется меньше желающих - не проблема. Сделаю и один.

Это чтобы гарантировано уложиться в объявленный срок. Без ждунства.

[Исправлено: Tamagotchi, 19.01.2014 в 19:45]
Tamagotchi вне форума   Вверх
Поблагодарили: 1 раз
Magvay (19.01.2014)
Старый 19.01.2014, 20:02   4
DenisEA
Новичок

Регистрация: 08.01.2014
Последняя активность: 01.04.2018 17:26
Адрес: Москва
Сообщений: 10
Сказал(а) спасибо: 38
Поблагодарили: 7 раз(а) в 3 сообщениях

По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

Добрый вечер.
1 вопрос - возможна ли удлиняющая труба под 2 18650?
2 вопрос - время работы в каждом режиме (и правильно ли я понял, что все три диода в любом из режимов работают всегда?
Спасибо.
DenisEA вне форума   Вверх
Старый 19.01.2014, 20:07   5
Medvedev
Увлеченный

Регистрация: 18.04.2013
Последняя активность: 24.06.2017 09:44
Сообщений: 82
Записей в дневнике: 1
Сказал(а) спасибо: 31
Поблагодарили: 13 раз(а) в 6 сообщениях

По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

2х16340 не сможет переварить наверное?
__________________
BlackDiamand Spot, Petzl TIKKA XP 2, Zerba H31, H31w, Olight M21-X, Eagletac G25C2 MarkII, Sunwayman C20C orig, Sunwayman C20C MOHAPX triple
Medvedev вне форума   Вверх
Старый 19.01.2014, 20:08 Автор темы   6
Tamagotchi


Аватар для Tamagotchi

Регистрация: 07.09.2011
Последняя активность: Сегодня 08:13
Адрес: Волгоградская обл.
Сообщений: 12626
Сказал(а) спасибо: 2872
Поблагодарили: 6123 раз(а) в 2952 сообщениях

Отправить сообщение для Tamagotchi с помощью Skype™
По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

Цитата:
Посмотреть сообщение Сообщение от DenisEA :
1 вопрос - возможна ли удлиняющая труба под 2 18650?
Нет. это стандартный корпус и (как указано в описании) драйвер работает от одного элемента

Цитата:
Посмотреть сообщение Сообщение от DenisEA :
2 вопрос - время работы в каждом режиме (и правильно ли я понял, что все три диода в любом из режимов работают всегда?
Все три диода работают всегда. Регулируется только яркость. Длительность работы зависит от многих фактором... где-то в теме про драйвер я замерял общую продолжительность работы... сейчас поищу.
Tamagotchi вне форума   Вверх
Старый 19.01.2014, 20:09 Автор темы   7
Tamagotchi


Аватар для Tamagotchi

Регистрация: 07.09.2011
Последняя активность: Сегодня 08:13
Адрес: Волгоградская обл.
Сообщений: 12626
Сказал(а) спасибо: 2872
Поблагодарили: 6123 раз(а) в 2952 сообщениях

Отправить сообщение для Tamagotchi с помощью Skype™
По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

Цитата:
Посмотреть сообщение Сообщение от Medvedev :
2х16340 не сможет переварить наверное?
Нет, но такой драйвер в планах есть... пока только в планах.
Tamagotchi вне форума   Вверх
Старый 19.01.2014, 20:12 Автор темы   8
Tamagotchi


Аватар для Tamagotchi

Регистрация: 07.09.2011
Последняя активность: Сегодня 08:13
Адрес: Волгоградская обл.
Сообщений: 12626
Сказал(а) спасибо: 2872
Поблагодарили: 6123 раз(а) в 2952 сообщениях

Отправить сообщение для Tamagotchi с помощью Skype™
По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

Цитата:
Посмотреть сообщение Сообщение от DenisEA :
время работы в каждом режиме
Вот здесь есть некоторые замеры на разных АКБ.

Про токи на режимах.
Максимум определяется желанием заказчика и может быть 2000, 2500, 3000mA для параллельного соединения.
минимум не менее 5-6% от максимума
средний - любой по желанию клиента (обычно 20-25%).

[Исправлено: Tamagotchi, 19.01.2014 в 20:19]
Tamagotchi вне форума   Вверх
Старый 19.01.2014, 21:26   9
Mihalich
Ветеран Фонарёвки

Аватар для Mihalich

Регистрация: 16.01.2012
Последняя активность: Вчера 09:44
Адрес: Под Сталинградом
Сообщений: 1750
Сказал(а) спасибо: 816
Поблагодарили: 327 раз(а) в 233 сообщениях

По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

Цитата:
Посмотреть сообщение Сообщение от DenisEA :
1 вопрос - возможна ли удлиняющая труба под 2 18650?
2 вопрос - время работы в каждом режиме (и правильно ли я понял, что все три диода в любом из режимов работают всегда?
DenisEA, одна из главных "фишек" донора - компактность. Да и два аккума тут ни к чему - мощности, снимаемой с одного, вполне достаточно.
На фотке, кстати, есть и мой фонарь - самый правый, с узкой линзой. Драйвер,кстати, на 3 ампера. На максимуме отогреваю замерзшие автозамки . Для обычного, не "вау" использования - света на среднем режиме вполне достаточно, рантайм в нём - в зависимости от аккума - часов 5-6, не меньше (я точно не замерял, возможно ТС проводил измерения). Так что ради увеличения времени свечения удлинять фонарь тоже смысла нет.
Кстати, для чего нужна замена одного 18650 двумя 16340? "Чтобы было", или есть какой сакральный смысл?
__________________
Ёлло Пуки, Ёлло Пуки перешей мне с оппы руки!
Убивец СИДов

[Исправлено: Mihalich, 19.01.2014 в 21:43]
Mihalich вне форума   Вверх
Поблагодарили: 2 раз(а)
DenisEA (19.01.2014), Tamagotchi (19.01.2014)
Старый 19.01.2014, 21:39   10
DenisEA
Новичок

Регистрация: 08.01.2014
Последняя активность: 01.04.2018 17:26
Адрес: Москва
Сообщений: 10
Сказал(а) спасибо: 38
Поблагодарили: 7 раз(а) в 3 сообщениях

По умолчанию Re: Изготовлю ограниченную партию уникальных фонарей.

Цитата:
Посмотреть сообщение Сообщение от Tamagotchi :
Про токи на режимах.
Максимум определяется желанием заказчика и может быть 2000, 2500, 3000mA для параллельного соединения.
минимум не менее 5-6% от максимума
средний - любой по желанию клиента (обычно 20-25%).
А какие достоинства/недостатки максимума 2000/2500/3000
Из каких соображений выбирать минимум и средний.
Т.е. в каких условиях стоит применять данный фонарь? Под что "заточен"? Туризм (пеший, вело, водный)? Город? Профессиональная деятельность?
DenisEA вне форума   Вверх
Закрытая тема  Создать новую тему

Опции темы

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
КУПЛЮ: партию фонариков для фотосъемки. solaris Торговый уголок для частных лиц 0 14.01.2013 14:40
6 фонарей в подарок voffkin Выбор фонарей 20 16.10.2011 01:31
Схемы фонарей rmm1958 Разработка и модификация электроники фонарей 1 28.03.2011 19:13

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход


Текущее время: 11:08. Часовой пояс GMT +3.
Даты в формате dd.mm.yyyy.
(По умолчанию форум работает по московскому времени.)


Powered by vBulletin® 3.6.x
Copyright ©2000 - 2014, vBulletin Solutions, Inc. Перевод: zCarot


FONAREVKA.RU - хоббийный проект, сообщество энтузиастов, для которых область фонаростроения (в частности фонарики, компоненты, зарядные устройства, источники питания и т.д.), это исключительно хобби и общение "по интересам".

Проект FONAREVKA.RU - не ведет торговую деятельность и не оказывает иных услуг, где существует коммерческая составляющая. Исключение составляют предоставление на нашей площадке рекламных мест для баннерной рекламы (без каких-либо привилегий для самого рекламодателя) и поддержка в рамках разумного мелкосерийных производителей и кастомщиков, для которых разработки, это в первую очередь многолетнее хобби.

Проект FONAREVKA.RU - не имеет никакого отношения к созвучным магазинам или доменам в других доменных зонах.

Все наши проекты, созданные в рамках основного проекта FONAREVKA.RU размещаются исключительно на поддоменах домена Fonarevka.ru

Список наших проектов:

Официальная база тестов и сравнения фонарей: Fonarevka.ru
Форум о фонарях и светотехнике: Forum.fonarevka.ru
Форум о лазерах и лазерной технике: Lasers.fonarevka.ru
База отзывов о товарах с DX и т.п.: Dxreviews.fonarevka.ru
Калькулятор светового потока: Ledcalc.fonarevka.ru
База тестов и сравнения фонарей от наших коллег: 3rdparty.fonarevka.ru
Глоссарий Фонарёвщика: Glossary.fonarevka.ru

vBulletin Optimisation provided by vB Optimise (Pro) - vBulletin Mods & Addons Copyright © 2018 DragonByte Technologies Ltd.

Copyright ©2007 - 2015, FONAREVKA.RU.

Если Вы не являетесь правообладателем того или иного контента размещенного на форуме (фото/видео/текст),
то при любом использовании материалов форума необходимо получить письменное разрешение
на использование того или иного материала у администрации форума.

При использовании материалов форума ссылка на forum.fonarevka.ru обязательна.

Экстремальный портал VVV.RU Рейтинг@Mail.ru --> bigmir)net TOP 100

Время генерации страницы 0.30670 секунды с 21 запросами
