TK21 и 18650 Sosnine 3000 mah

Aquila · 30.11.2011, 18:11

Доброго всем дня!
Сегодня приехал ко мне Fenix TK21. При внешнем осмотре каких-либо дефектов не обнаружено, качество изготовления особых нареканий не вызвало, разве что обратил внимание на небольшое, практически незаметное, нарушение центровки диода. Также в месте соединения головы и тела обнаружены небольшие подтеки застывшей прозрачной жидкости, по всей видимости, клея - фиксатора резьбы.
Открутил торцевую кнопку, заглянул внутрь тушки и, честно говоря, немного удивился. Положительный контакт в голове выполнен не в форме пружины, как многократно демонстрировалось на фотографиях в разделе обзоров, а в виде круглой, п-образной в профиле, шляпки диаметром около 5-6 мм, по цвету похожей на медную. Вокруг данной шляпки контактная площадка выполнена из какого-то полимерного материала черного цвета с несколькими мелкокалиберными технологическими отверстиями и медным (по цвету) токопроводящим кольцом и отходящими от него дорожками с-образной формы, идущими по площадке к трубке корпуса. Кстати, смазки на резьбе и уплотнительном кольце практически не обнаружил, резьба вообще сухая, под (!) кольцом есть какие-то следы смазки.
Далее решил опробовать работоспособность фонаря. В наличии имеются и элементы CR123, и аккумуляторы 18650. Поместил в фонарь аккумулятор 18650 Soshine 3000 mah (иных, к сожалению, пока нет) и начал закручивать торцевую кнопку. Аккумулятор, к слову, в корпус зашел свободно и без проблем, внутренний диаметр корпуса больше диаметра аккумулятора примерно на 0,5-0,8 мм. По длине аккумулятор занял все внутреннее пространство фонаря, но из торца корпуса не выпирал, как раз в ровень с последним витком кнопочной резьбы. После установки аккумулятора обнаружено, что положительный контакт в голове не подпружинен. После навинчивания торцевой кнопки я еще больше удивился, так как когда кнопка была до конца закручена, фонарь самостоятельно, без нажатия торцевой кнопки включился. Торцевая кнопка не реагировала на нажатия. При размыкании контакта тушки с кнопкой путем откручивания на четверть оборота фонарь гас, после закручивания вновь включался. Сам. Режимы работают, и даже запоминается последний включенный режим. Вынул аккумулятор, вставил в фонарь два элемента CR123, торцевая кнопка заработала как положено, точнее вообще заработала. Снял кнопку, попробовал острогубцами подтянуть алюминиевую шайбу внутри ее корпуса. Шайба достаточно свободно провернулась примерно на 1/4 оборота, затянул ее потуже. Вновь вставил аккумулятор, торцевая кнопка заработала. Только вот вопрос, надолго ли. Не до конца, честно говоря, понимаю, по какой причине кнопка не работала, и как предотвратить повторение этого косяка. Может, указанная шайба в кнопке при навинчивании ее на корпус фонаря до упора контачила с "-" аккумулятора и замыкала его на корпус?
Если в процессе переноски и транспортировки при закрученной до упора кнопке фонарь вновь самопроизвольно включится, то аккумулятор полностью разрядится.
Подскажите, кто с аналогичной проблемой сталкивался, как исправить и предотвратить указанные глюки кнопки, так как фонарем буду пользоваться достаточно часто и полные неожиданные разряды аккумулятора не нужны?
Указанные аккумуляторы Sosnine 3000 mah использую также несколько месяцев в фонаре Jet beam Jet III M R5. Каких-либо проблем с включением, выключением и работоспособностью фонаря не возникало.
В качестве смазки резьб фонарей использую трансмиссионную силиконовую смазку для автомоделей OFNA с вязкостью 30000 в емкости по 50 мл, которая в магазинах с авиа- и автомоделями стоит около 220-250 рублей. Смазка достаточно густая, уплотнительные кольца от нее не разбухают. Хватит одной емкости на всю жизнь.

lzo · 30.11.2011, 19:20

Цитата:

Сообщение от Aquila :

Не до конца, честно говоря, понимаю, по какой причине кнопка не работала

Слишком длинный аккумулятор.

Drex · 01.12.2011, 04:56

Цитата:

Сообщение от Aquila :

Сегодня приехал ко мне Fenix TK21.
<...>
Открутил торцевую кнопку, заглянул внутрь тушки и, честно говоря, немного удивился. Положительный контакт в голове выполнен не в форме пружины, как многократно демонстрировалось на фотографиях в разделе обзоров, а в виде круглой, п-образной в профиле, шляпки диаметром около 5-6 мм, по цвету похожей на медную. Вокруг данной шляпки контактная площадка выполнена из какого-то полимерного материала черного цвета с несколькими мелкокалиберными технологическими отверстиями и медным (по цвету) токопроводящим кольцом и отходящими от него дорожками с-образной формы, идущими по площадке к трубке корпуса.

Странно. В моём TK21 внутри тушки чётко видна по краю дюралевая шайба, а посередине положительный контакт в виде конусной пружины золотистого цвета, безо всяких шляпочек. При вставлении акка в корпус и нажатии на него акк пружинит.

Цитата:

После навинчивания торцевой кнопки я еще больше удивился, так как когда кнопка была до конца закручена, фонарь самостоятельно, без нажатия торцевой кнопки включился. Торцевая кнопка не реагировала на нажатия. При размыкании контакта тушки с кнопкой путем откручивания на четверть оборота фонарь гас, после закручивания вновь включался. Сам.

Нечто подобное наблюдал у TK15, даже пришлось использовать другую марку аккума, чуть покороче.

Aquila · 01.12.2011, 07:04

Спасибо за ответы! Буду пробовать с другими аккумуляторами, хотя по тестам, вроде, Soshine не самые длинные.
Еще один вопрос владельцам TK21. Просветляющее покрытие стекла у вас хорошо видно? Я под разными углами стекло крутил, какого-либо цветного оттенка отлива не заметил. Стекло просто прозрачное

Может это покрытие в данной модели прозрачное? Хотя на моем ТК60 под углом явно видно на стекле покрытие фиолетового оттенка.

Drex · 01.12.2011, 08:58

Цитата:

Сообщение от Aquila :

Еще один вопрос владельцам TK21. Просветляющее покрытие стекла у вас хорошо видно? Я под разными углами стекло крутил, какого-либо цветного оттенка отлива не заметил. Стекло просто прозрачное

[старательно смотрит в глаз своему TK21 под разными углами]

Какое-то покрытие похоже есть, но я бы сказал желтоватого оттенка, а не фиолетовое. И его плохо видно, вообще стекло TK21 плохо отражает свет, его тяжело разглядеть. Отражённый в нём свет из окна видится слегка жёлтым, холодно-белая люминесцентная лампа под потолком тоже отражается слегка с желтизной.

Вечером из дома выложу фото плюсового контакта, если надо. Похоже у тебя (или у меня?) какая-то модификация фонаря другая.

dsche · 01.12.2011, 09:20

Цитата:

Сообщение от Aquila :

Просветляющее покрытие стекла у вас хорошо видно?

Чтобы увидеть покрытие – надо поймать стеклом как зеркалом светящийся объект (лампу например, или солнце)

При наличии просветляющего покрытия цвет источника изменится (на синеватый, реже красноватый)

Если свет остался белым – просветления нет.

Жуков · 01.12.2011, 10:10

Цитата:

Сообщение от Aquila :

Просветляющее покрытие стекла у вас хорошо видно?

Его не должно быть видно, должно быть ощущение, что стекла нет. Мне в объективы частенько тыкали пальцами думая что стекла нет

пару раз попали, а так готов был, по рукам стучал.

Aquila · 01.12.2011, 11:49

Drex: Сфотографируй, если не сложно. Я вечером тоже постараюсь выложить фото Dsche: Отраженный свет не имеет вообще никакого оттенка.

dsche · 01.12.2011, 11:53

Цитата:

Сообщение от Aquila :

Отраженный свет не имеет вообще никакого оттенка

Предположу, что просветления таки нет

Для надёжности можно люксометром проверить: если стекло простое – процентов 8-10 должно съедать.

xrennov · 01.12.2011, 13:02

Цитата:

Сообщение от dsche :

Цитата:

При наличии просветляющего покрытия цвет источника изменится (на синеватый, реже красноватый)

Сообщение от Aquila

Отраженный свет не имеет вообще никакого оттенка

Предположу, что просветления таки нет

Не обязательно, феникс использует бесцветный антиблик, и он действительно не изменяет цвет отражённого источника света, при этом стекло настолько прозрачное, что его не видно.

Drex · 01.12.2011, 17:05

Плюсовой контакт TK21 (тыкабельно):

Aquila · 01.12.2011, 17:53

Выкладываю фото внешнего вида, стекла, отражения от него, светодиода и положительного контакта.

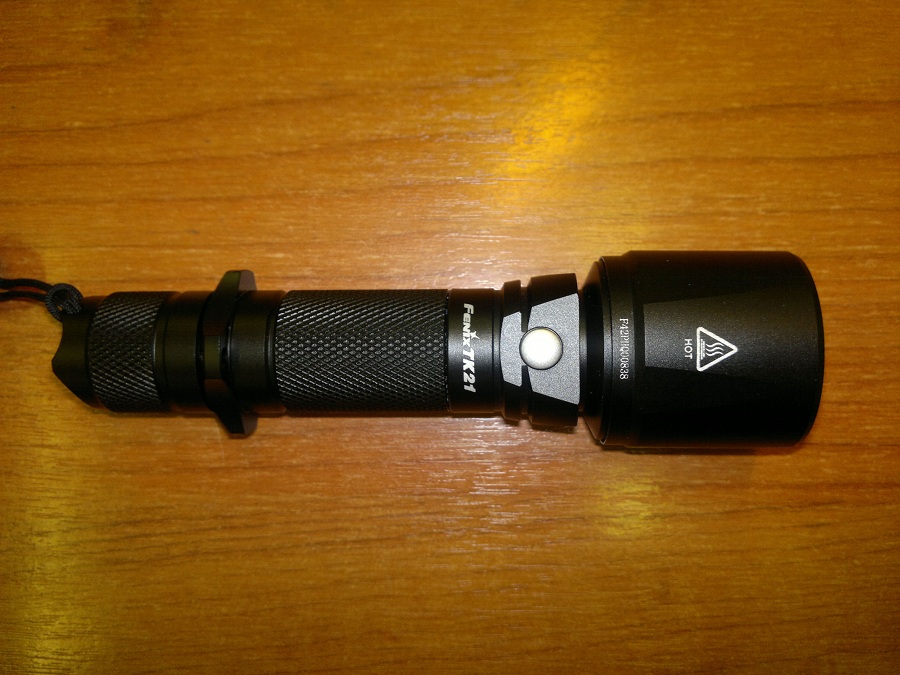

Общий вид.

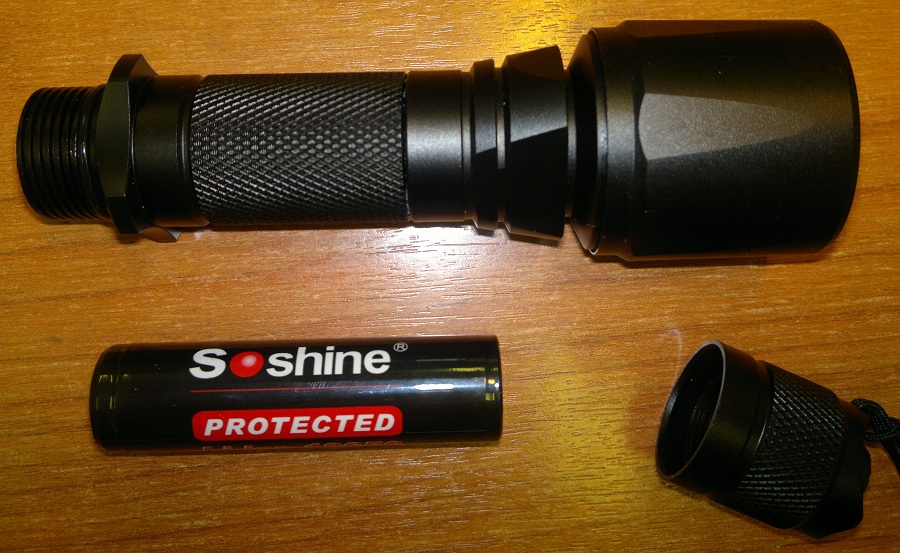

Аккумулятор.

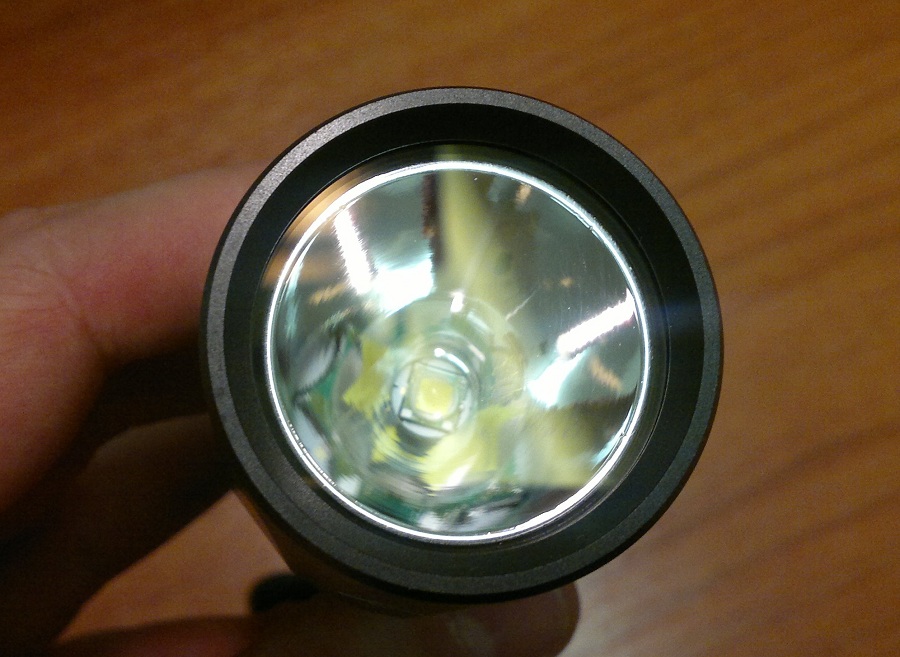

Стекло и светодиод.

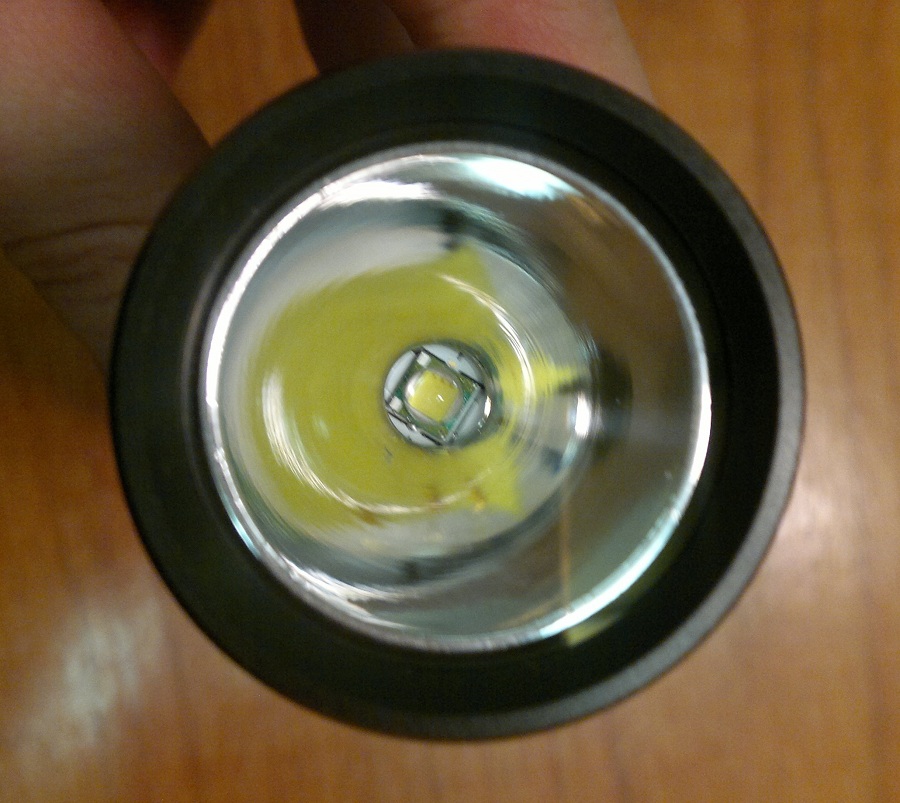

Отражения от стекла.

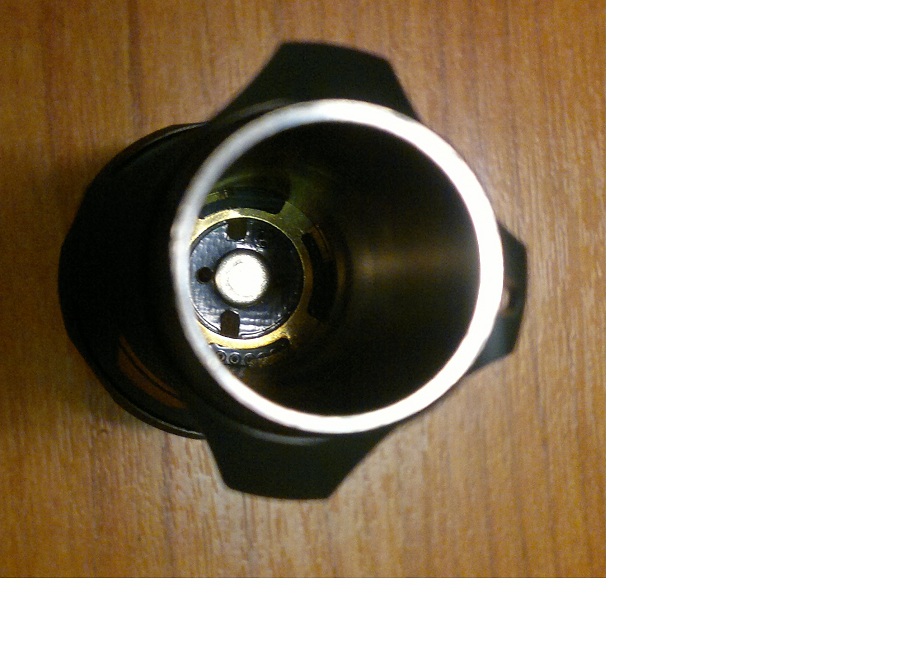

Положительный контакт.
Прошу прощения, фото не очень хорошие, так как сделаны камерой Nokia N8. Но это лучшее, что есть сейчас под рукой.

Торцевая кнопка после подтяжки с аккумулятором 18650 Soshine 3Ah пока работает корректно (читай - работает). Дальше посмотрим...

lzo · 01.12.2011, 18:51

Посмотрел свои фонари - есть там просветление. Желтого цвета.
На 4 фотографии его частично видно.

xrennov · 02.12.2011, 03:07

Надо бы серийник пробить, а то вдруг подделка.

Drex · 02.12.2011, 04:43

Цитата:

Сообщение от lzo :

Посмотрел свои фонари - есть там просветление. Желтого цвета.

Точно, есть желтоватое.

dsche · 02.12.2011, 07:52

Цитата:

Сообщение от Drex :

есть желтоватое

Угук. Белое на рефлекторе, оранжевое на стекле.

Aquila · 03.12.2011, 10:58

Серийник проверял, бьется. Фонарь поставлялся в Россию. Фонарь приобретался у люменхауса, сомневаюсь, что подделка.

Drex · 03.12.2011, 12:06

Цитата:

Сообщение от Aquila :

Фонарь приобретался у люменхауса, сомневаюсь, что подделка.

Мой в Иркутске, в одном из оружейных магазинов.
Получается - были разные версии одной модели?

Aquila · 05.12.2011, 12:38

Возможно, разные версии одной модели, возможно, удешевление
производства.

Admin · 05.12.2011, 14:03

Цитата:

Сообщение от Aquila :

Возможно, разные версии одной модели, возможно, удешевление
производства.

Бывает, что первые партии модели лучше, нежели последующие. Замечено было много раз.
