Встраиваемый свет в двухярусную кровать

ites · 13.11.2011, 04:14

После установки двухярусной кровати в детской, я задумался об освещении внутреннего этажа. Долго думал как же сделать так, чтобы диоды получились закрытыми и не выпирало сильно, что если головой даже стукнуться в освещение, то не было серьёзных последствий ни освещению, ни голове -- тут только низкопрофильно можно делать. В общем, конструкция никак не получалась, пока не прикупил 12 * Cree MX-3 по случаю (надо было добить стоимость заказа до 100 евро). Случайно обратил внимание на продольные обрезки от труб Plexiglas Satin Ice, что у меня от других светильников остались, сложил с mx-3 и алюминиевой полоской 30 мм шириной -- идеально показалось. Вот тогда уже реально "зачесалось" -- надо делать.

Использованные материалы: 12 * Cree MX-3, 3 алюминиевых полоски 880х30х3 (мм), попиленые обрезки Plexiglas Satin Ice длиной 25 см, какой-то драйвер с DX на 320 mA, расчитанный на 12 диодов. А так же провода, выключатели, шурупы и болтики.

Получвшийся результат:

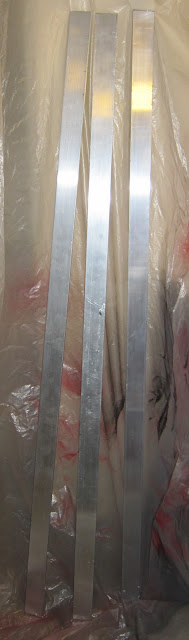

Алю полоски.

Обрезки трубы.

Просверлил дырки, заматировал участки под покраску.

Покрасил чёрной краской.

Приклеил диоды.

Драйвер на фанерку и в термоусадку.

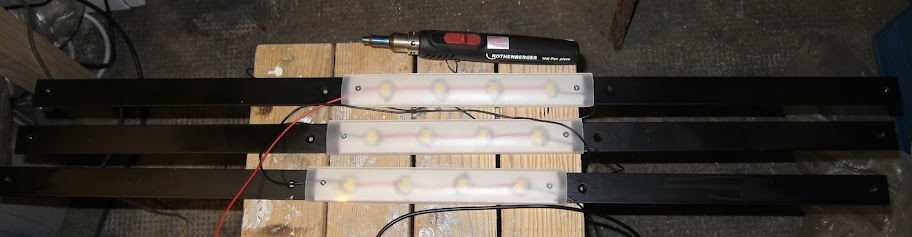

Закрыл диоды стеклом.

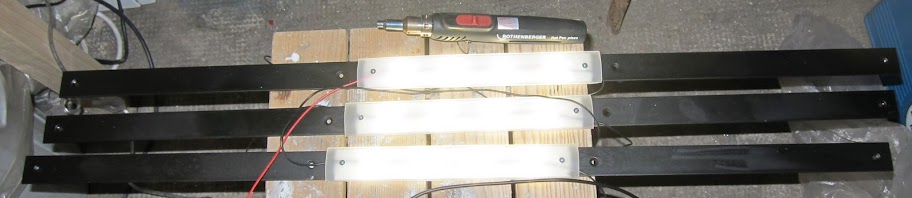

Проверил, что работает.

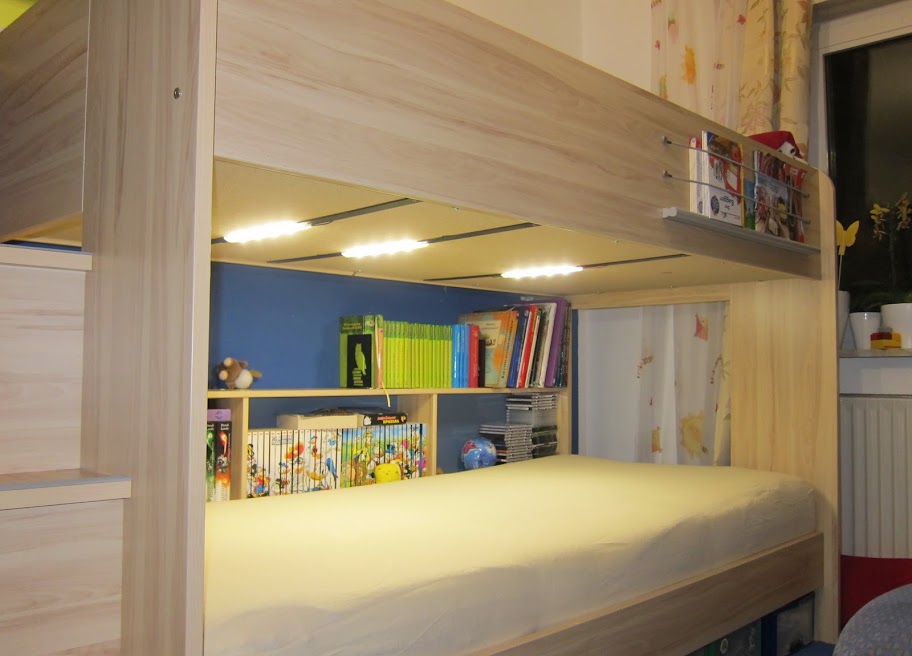

После чего принёс домой и помаялся с протягиванием проводов по дну второго этажа, чтобы ничего нигде не свисало и вообще было максимально недоступно. Получившийся спектр не тёплый, как я почему-то думал, что 5A будет потеплее.

dmn42 · 13.11.2011, 15:39

Клёви. А включается оно как?

Не слишком ярко получилось? Ежли ночью включить - наверное, неприятно будет, источник света слишком близко. Или они для этого не предназначены?

ites · 13.11.2011, 16:31

На проводе выключатель, провод закреплён болтами, очень прочный. Выключатель получается со стороны подушки, только руку протянуть. Получилось, кстати, не слишком ярко, я бы сказал, что "в самый раз", т.е. ярко, но не слепит. Источник света получается хоть и близко, но свет рассеянный, источников много, каждый из них примерно 1W тянет. Свет хорошо распределён, цвет хороший, книжки читать приятно. Ночью спросонья включать не пробовал

Но этот свет для этого и не предназначен, дети ночью спать должны.

ange · 16.11.2011, 19:36

Был разговор про мигание светодиодов которое определяется только фоторезистором с осцилогрофом- нашелся его готовый вариант http://cgi.ebay.com/ws/eBay...

ites · 16.11.2011, 20:38

Цитата:

Сообщение от ange :

Был разговор про мигание светодиодов которое определяется только фоторезистором с осцилогрофом- нашелся его готовый вариант http://cgi.ebay.com/ws/eBay...

Интересно. Если б можно было подключать к смартфону с андроидом, было бы супер, а так поди аппликухи нет ещё такой. В подвале не держу компа, негде там.

ange · 16.11.2011, 21:24

Вот такой вариант http://www.ebay.com/itm/ARM...

AVSel · 16.11.2011, 22:56

Цитата:

Сообщение от ange :

Вот такой вариант http://www.ebay.com/itm/ARM...

ИМХО: Осцилографы с полосой пропускания менее 10мГц - это напрасно выброшенные деньги.

ites · 17.11.2011, 02:44

Цитата:

Сообщение от ange :

Вот такой вариант http://www.ebay.com/itm/ARM...

Я вообще не понял что это за "DIY kit".

ange · 17.11.2011, 10:50

Цитата:

Сообщение от ites :

Я вообще не понял что это за "DIY kit

вроде это готовый к использованию осцилограф

Прямая ссылка на видео YouTube

ites · 03.11.2012, 14:41

Прошёл уже почти год, свет работает. Никаких изменений в какую либо сторону, все уже привыкли, что "так и должно быть".
