[027]

Китайский фонарик с дила "JFT 803 Flood-to-Throw Zooming Focusable Cree Q3-WC 3-Mode 120-Lumen LED Flashlight (1*18650)".

Не совсем хороший контакт в кнопке. Режимы переключаются вполне удовлетворительно, вот только при легком нажатии (до разрыва контакта) яркость заметно гуляет.
Хотелось бы полечить филипсовским контакт-клинером или WD-40. Вопросы:
1. Поможет ли?
2. Как разобрать?
3. Или не надо разбирать, само затечет?

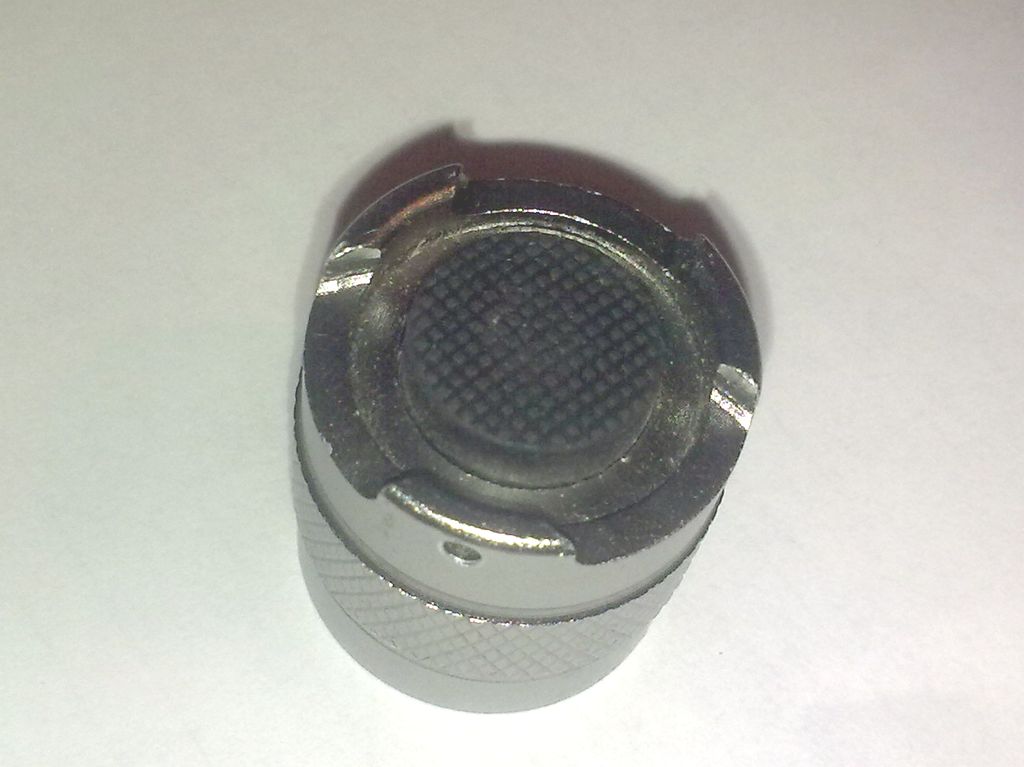

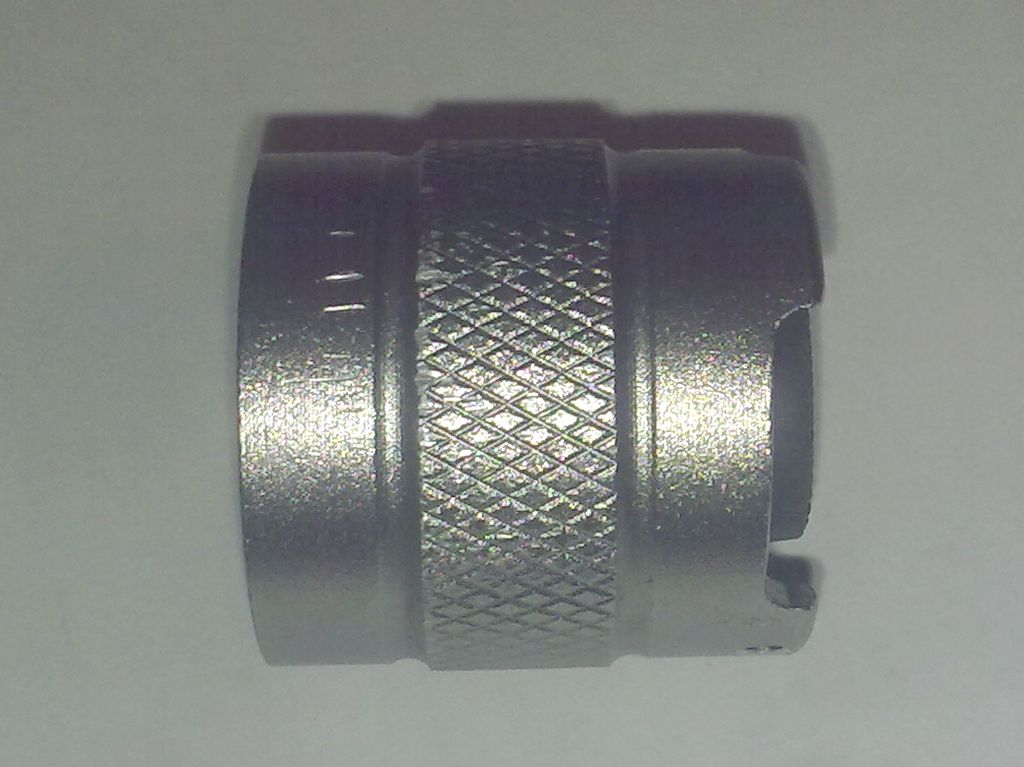

Фото поциента:
http://monitorlab.ru/027/ph...
http://monitorlab.ru/027/ph...
http://monitorlab.ru/027/ph...

[Leon]

 Сообщение от 027 :

Хотелось бы полечить филипсовским контакт-клинером или WD-40. Вопросы:
1. Поможет ли?
...
3. Или не надо разбирать, само затечет?

Разобрать, а потом уже думать, либо контакты кнопки почистить, либо что то ещё.

 Сообщение от 027 :

2. Как разобрать?

Выдавливаем и всего делов со стороны кнопки.

[AVSel]

Сочувствую, у меня есть такой-же.
Переделывать нерентабильно, выбросить жалко. В кнопке оказалась какая-то хрень, похожая на ржавчину.
Комплектный акк выбросил сразу, там меньше 1Ач.

[Mauser]

для начала спирт/масло/керосин
и проработать кнопку. Мне помогало во многих случаях.

[Жуков]

 Сообщение от 027 :

1. Поможет ли?
2. Как разобрать?
3. Или не надо разбирать, само затечет?

1. Никто не знает.
2. Грубой мужской силой выдавить в направлении светового потока.
3. Разбирать надо. Даже если затечет, эффект может быть нехороший.

Для чистки и восстановления пользую такую химию

[027]

Кнопка достала окончательно. Замеры сопротивления с прощелкиванием показали разнообразные результаты, лучший из которых оказался 1 Ом. О худшем и говорить не хочется.
Грубая мужская сила не помогла. Помогла техническая.

Выцарапал резинку. В образовавшуюся дырдочку увидел обратную сторону белого пластикового вкладыша и вставленную в него собственно кнопку. Приставил большой пинцет, так, чтобы упираться не в кнопку, а в тело вкладыша. И, произнеся волшебное слово "мать его ...б!" выбил посредством пассатижей.

Пластик хороший, вязкий. Что-то вроде капролона. Выбивал и забивал два раза, держится крепко.

Кнопка разбирается и собирается без проблем. Собрана на штифтах, которые туго вставляются в ответные отверстия. Никаких заклепок и склеек. Контакты выглядят ожидаемо, отштампованы грубовато, с заусенцами. Два неподвижных контакта явно из никеля, а подвижный подозрительно напоминает вульгарный чугуний.

Подчистил надфилем, промазал WD-шкой, собрал. Ура! Сопротивление явно меньше 0,05 Ом, китайский мультиметр его "не чует".

Теперь деяние №2. Дело в том, что этот фонарик рассчитан только на незащищенные 18650. Если поставить защищенный, хвостовик до конца не закручивается. Обе пружинки выжимаются до предела, и все равно мало. Особенно тоскливо стало после установки нового драйвера KD с его жесткой цилиндрической пружиной.

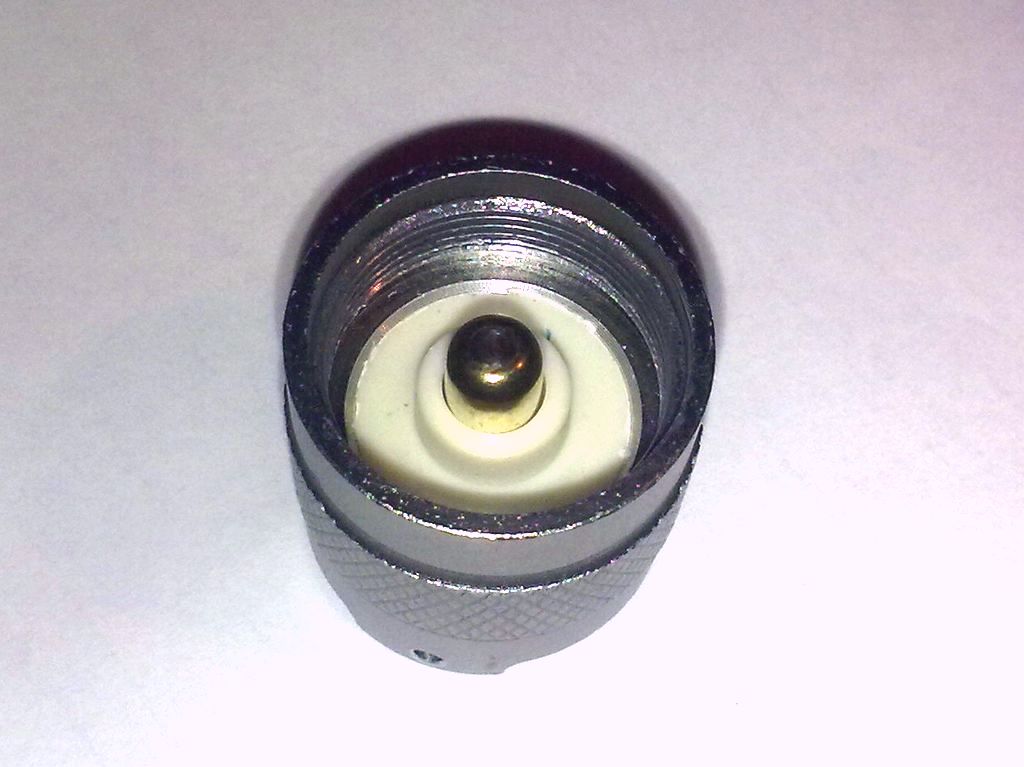

Резерв, в принципе, есть. На фото видно, как сделан контакт на хвостовике - латунный стакан с ограниченным ходом, перемещается внутри трубки, растущей из вкладыша. Пружинка внутри него никак не закреплена, упирается нижней частью в длинный контакт выключателя.

Выбросил стакан, припаял для порядка пружинку. Собрал. Щас, думаю...

Ага, вот тебе щас, вот тебе еще два раза щас! Все равно не завинчивается до конца с защищенным аккумулятором. Туды ж его в качель.

Если бы не уродская пружинка на кайдоменовском драйвере! Со старой места бы хватило. Там пружинка одно название, два витка. Но она широкая, на новый драйвер не встает. А кайдоменовская съела два миллиметра, отвоеванных удалением стакана. Теперь дно аккумулятора упирается в трубку. Ну что ж делать, надо пилить.

И вот она, вот развязка трагедии! Отпилил. Собрал все в кучу. А чего это он светит и не выключается? А это длинная мягкая пружиночка валится набок и коротит на корпус...
