Вообще-то эту тему надо было бы разместить в разделе " Корпуса, механические части, различные крепежи и чехлы" , либо в " Технологии обработки материалов" , но фонарь сделан, поэтому размещу здесь.

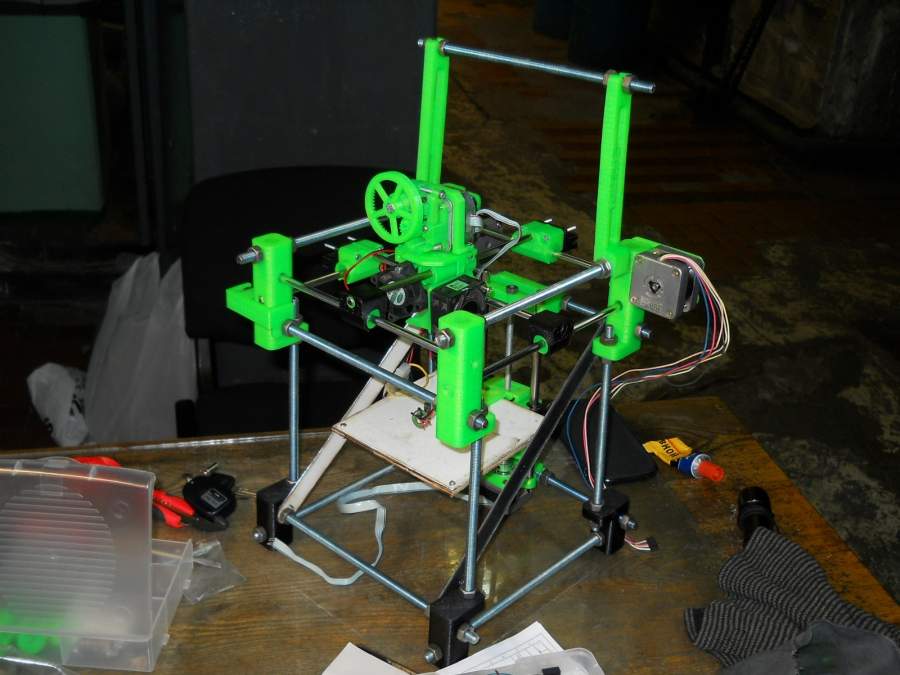

И так, мой напарник по нелёгкому кочегарскому труду, в свободное время от заливки мазута в топку котла с помощью электрического насоса, из пары-тройки старых принтеров-сканеров, нескольких резьбовых шпилек, стенки шкафа, фанеры, пригоршни шурупов, гаек, добавив чуток электроники с ДИЛа собрал вот такое чудо-юдо:

И сказал : " Это 3D принтер , йоптиль ! "
Немного погодя начал показывать всякие безделушки, отпечатанные на нём. Уж не знаю, сколько пластмассы он отправиль в утиль, но когда кусок пластика, называемом им к примеру, машинкой, перестал напоминать экспонат из музея современного исскуства " Черный куб с круглыми боками и дыркой сверху", а стал тем, чем должен быть, мне стало очень интересно.

"А слабО Вольдемару в фонтан прыгнуть ?!" , точнее, " А могёшь бокс под два лития забабахать?" - спросил я, вспомнив, как недавно матюкался, копаясь под авто без налобника (пришпандорить синей изолентой к головной резинке обычный фонарик мне что-то не догадалося)

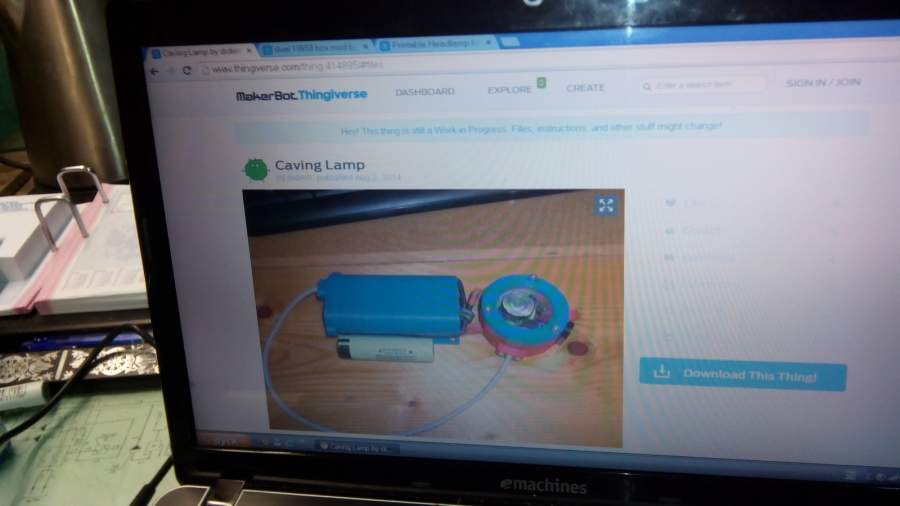

" Как два пальца об асфальт !"- ответил он и послал меня куда-то на сингиверсу... Ну, сингиверса, так сингиверса . Пошурудив там нашёл вот какую поделку:

Вот такую хочу !

Через день получаю :

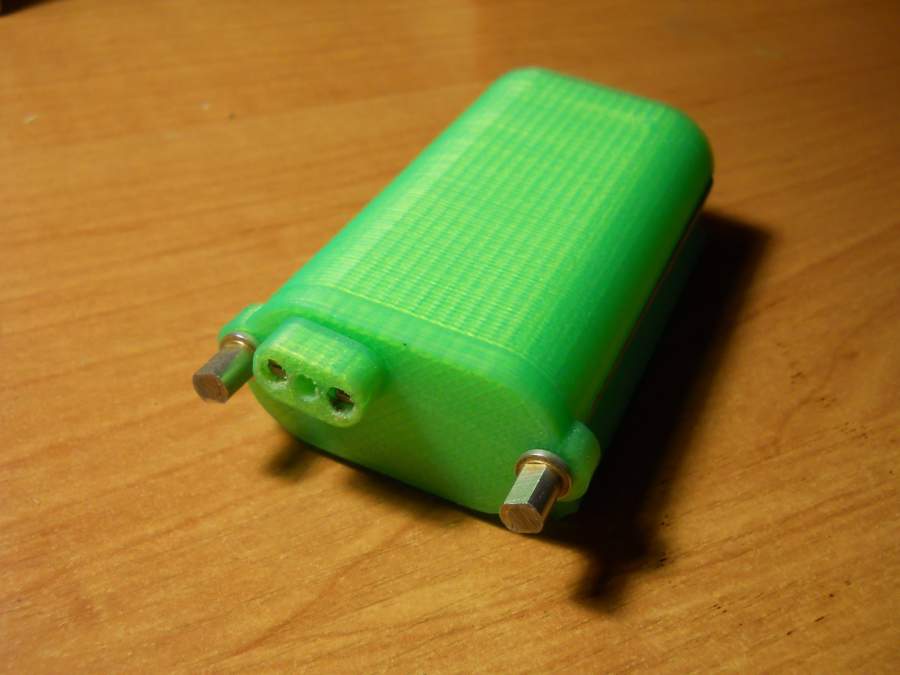

Так так, ага ага, вместо предлагаемого шнурка добавляем согнутый буквой "П" электрод троечку, нарезаем резьбу и притягиваем гайками. Внутрь два лития 18650 в параллель, подпружиненные со дна. Резиночка от умершего налобника на 3х ААА, микрокорпус L30 lux-rc.com , отданный мне когда-то форумчаниным ghost_51. Внутрь вставил практически раритетный уже MCE (кристаллы в параллели) тёплого цвета, прикрыл оптикой с матовой поверхностью (модель, угол не помню) .

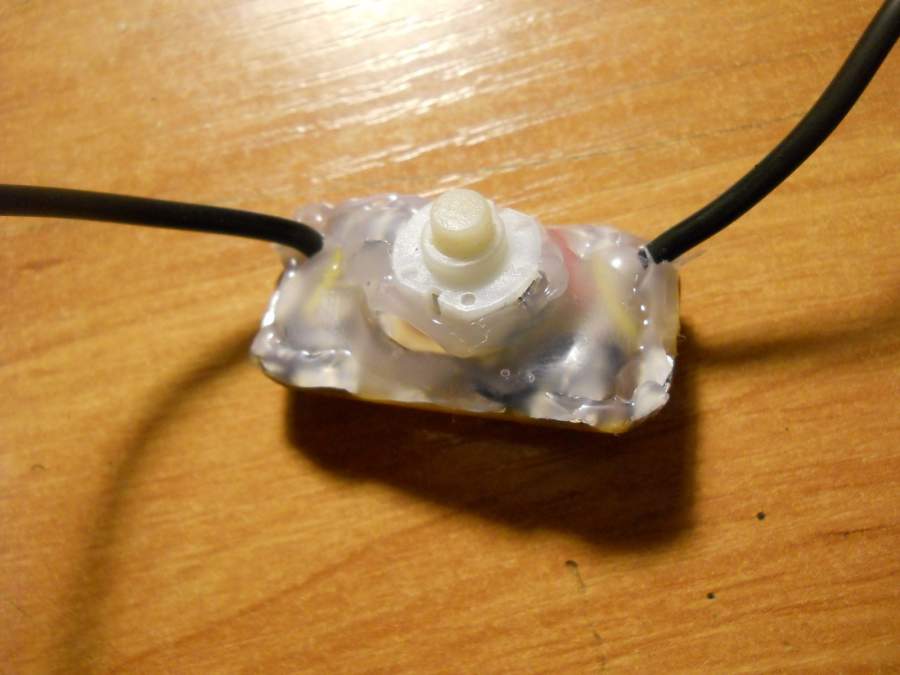

Для включения сваял вот такую адову драйверокнопку :

3-18V 1А, режима два: I и O. Хотя наверняка можно было бы и обойтись одним токоограничивающим резистором, рассчитав его по проге LedCalc. Но резистор надо ещё искать, а драйвер - вот он. И залил всё наглухо термоклеем, дабы не раскрывать секреты секретные.

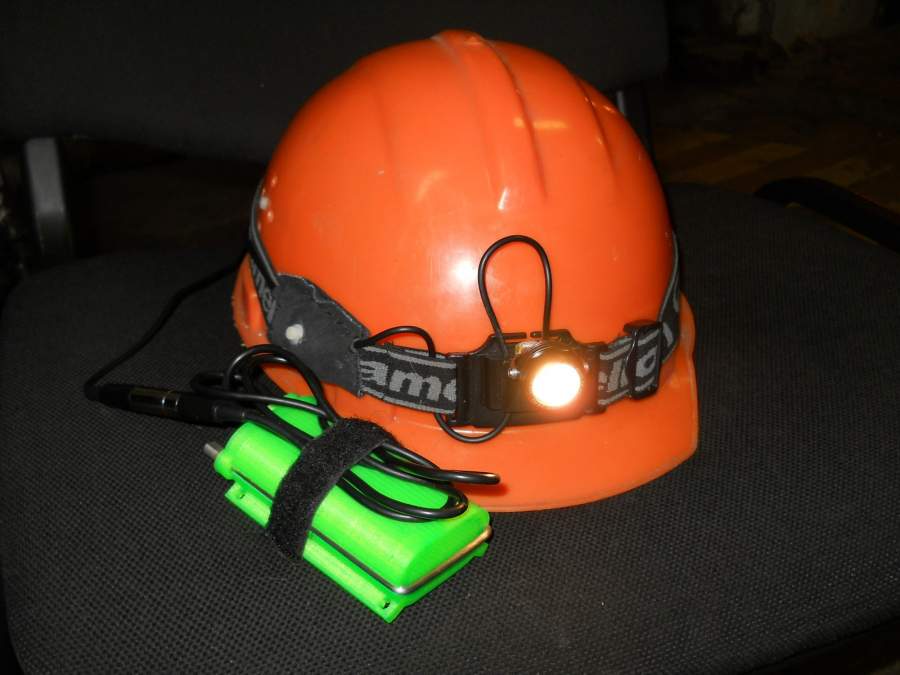

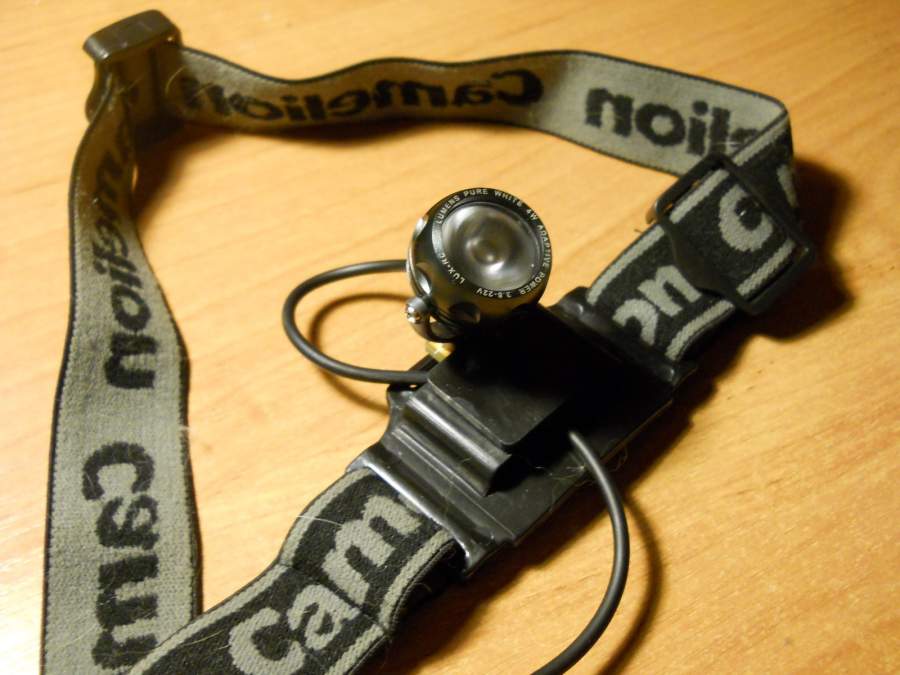

Отобрал у собаки её игрушку, рваный тапок-чешку порезал ножницами и, обернув адову драйверокнопку пришил к оголовью.


Пару раз конечно, проткнув палец. А куда без этого ? Головная часть соединяется с АКБ через разъёмы "М" и "Ж", Причём будет ещё один "М", приходящий, для так сказать, материально-энергетической подпитки .

Прямая ссылка на видео YouTube

[ko54]

Круто, и налобник и 3D принтер!
Даже лаборатория Люкса позавидует - вкупом пьет валерьянку

[Reyden]

Неплохо, это больше смахивает на отсек - холдер для 18650. У меня давно были мысли напечатать корпус налобника на 3D принтере, но сейчас пока нет ресурсов. Часто приходилось слышать критику на счет прочности напечатанного, как ваше изделие справляется с нагрузкой? Вообще тема 3D печати актуальная и полна свежих идей!

[ВладМур]

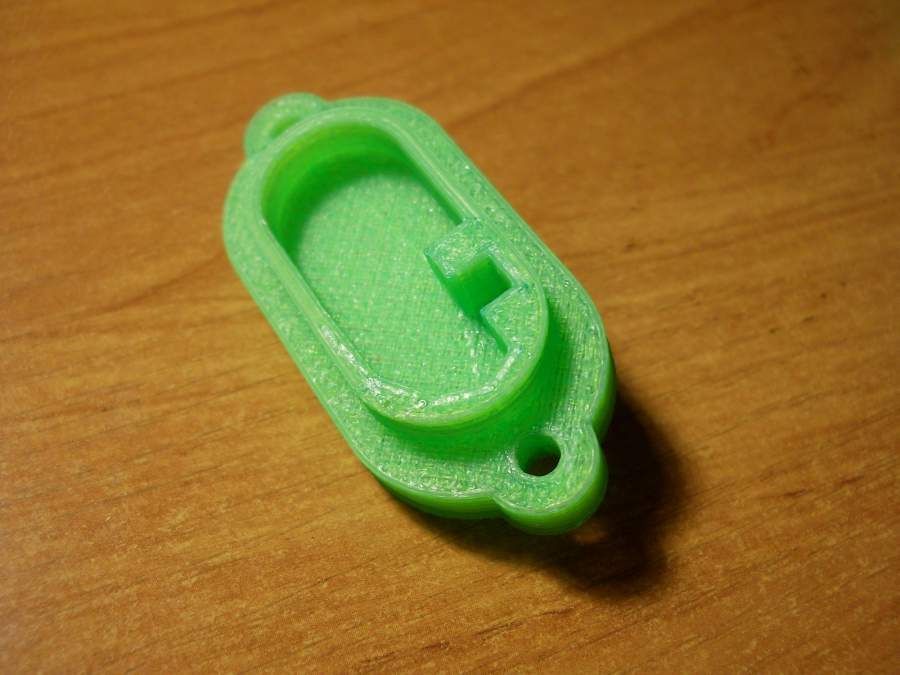

Reyden, Да какая там нагрузка, блок АКБ в карман сунуть или на пояс повесить. А вообще там структура интересная-наружные слои (около 0,5мм) идут сплошные, со 100% наполнением пластика, а внутренним можно задавать, насколько я понял, от 30 до 100% наполнения. Внутри нити пластика перекрещены и сплавлены между собой. В первом сообщении есть фото крышки, должно быть видно. В данном случае заполнение было выставлено в 60%.
А вообще-то и сами детали принтера- блок экструдера, шестерни, опоры и направляющие валов, изготовлены точно так же. Скорость перемещения экструдера
по горизонтальным плоскостям до 50мм в секунду. Вроде пока работает. Скоро размещу ещё занимательное фото.

[Kelevratony]

Вау.... Фантастика!

[ВладМур]

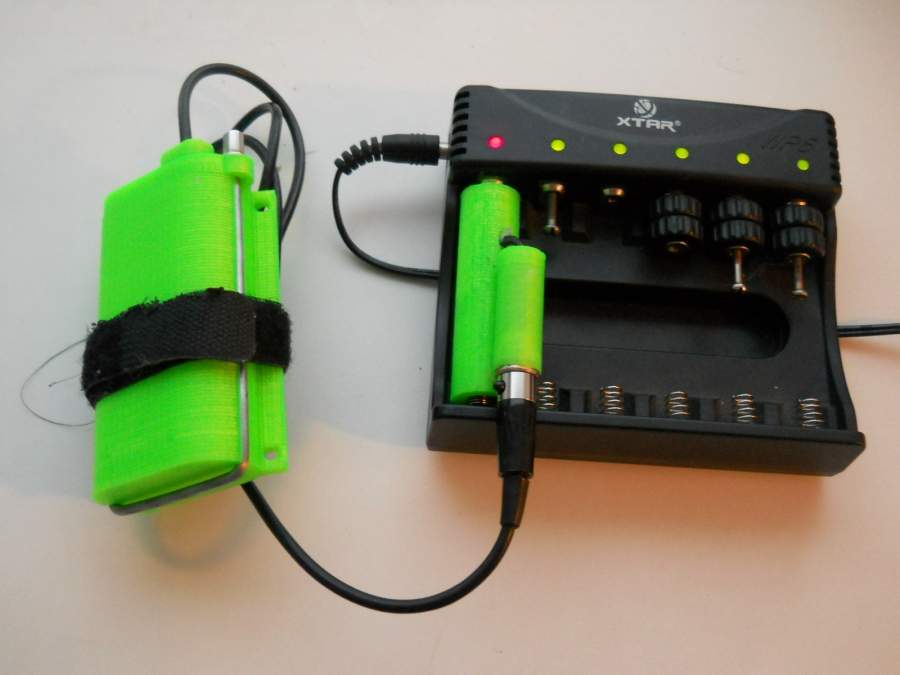

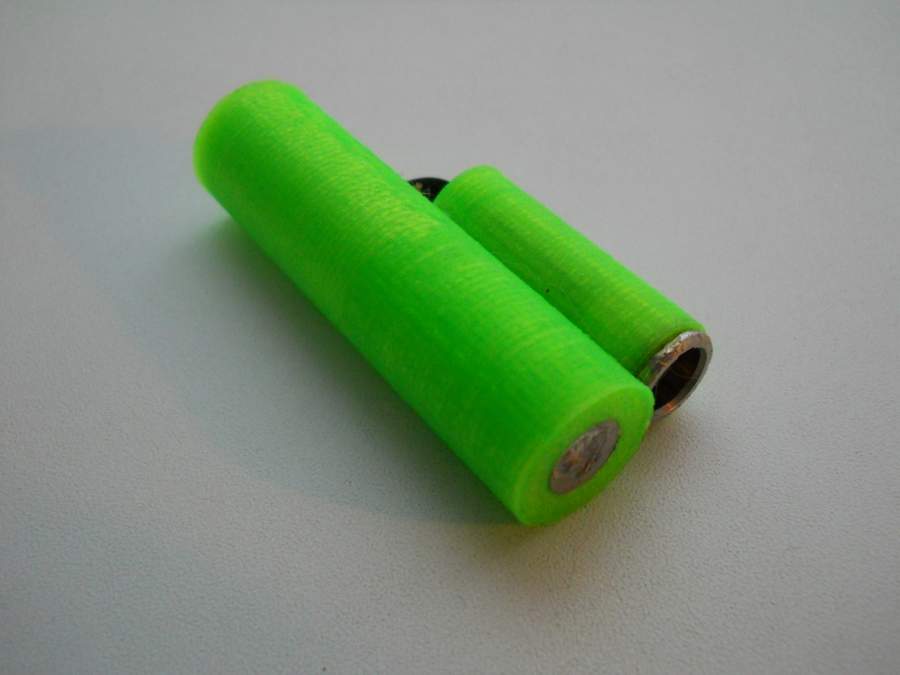

Готов адаптер для ЗУ, имеющегося в наличии, теперь аккумуляторы можно не доставать для зарядки



Сделал как освещает, пардон, мыльницей (зато не телефоном)

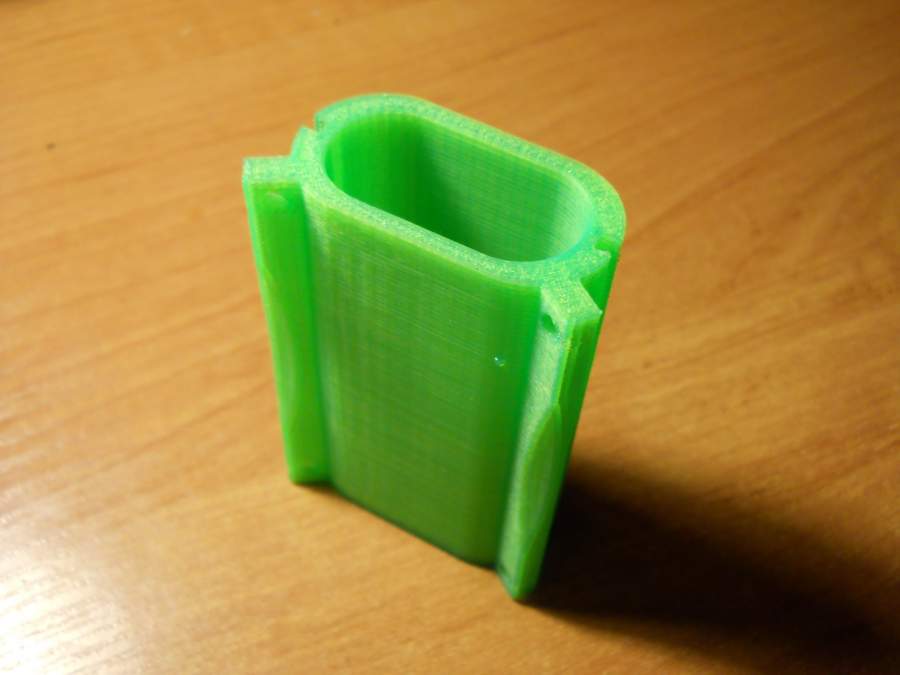

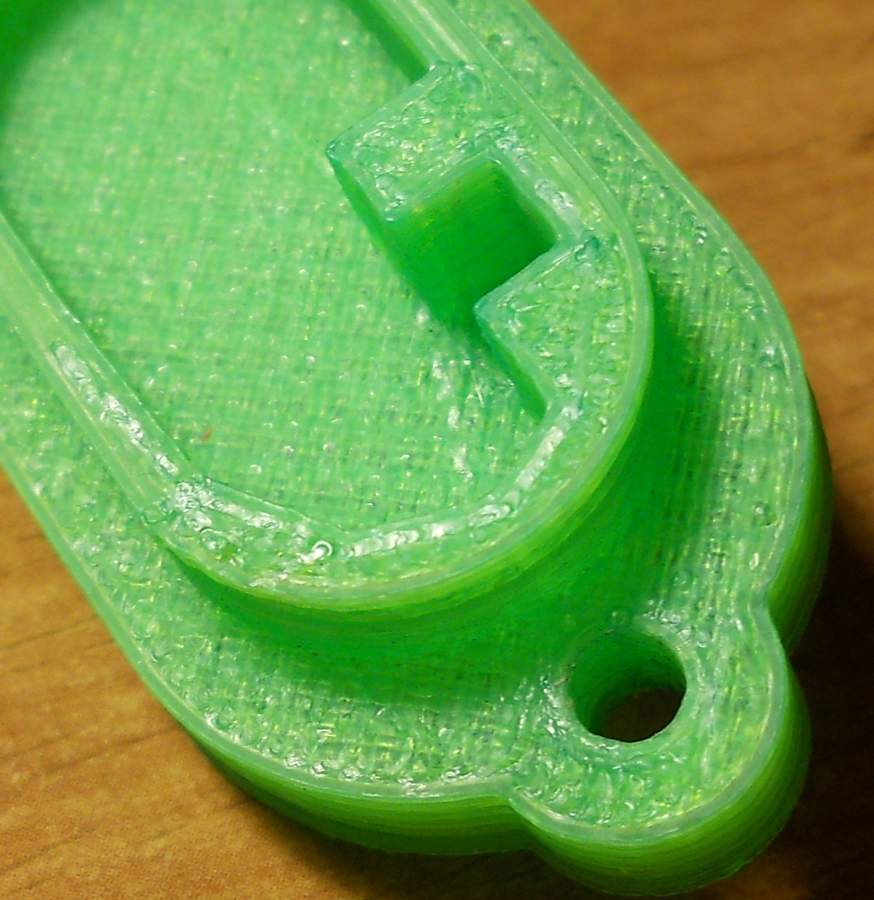

Подробней о структуре пластика (диаметр отверстия 3мм):


Ну и на десерт :

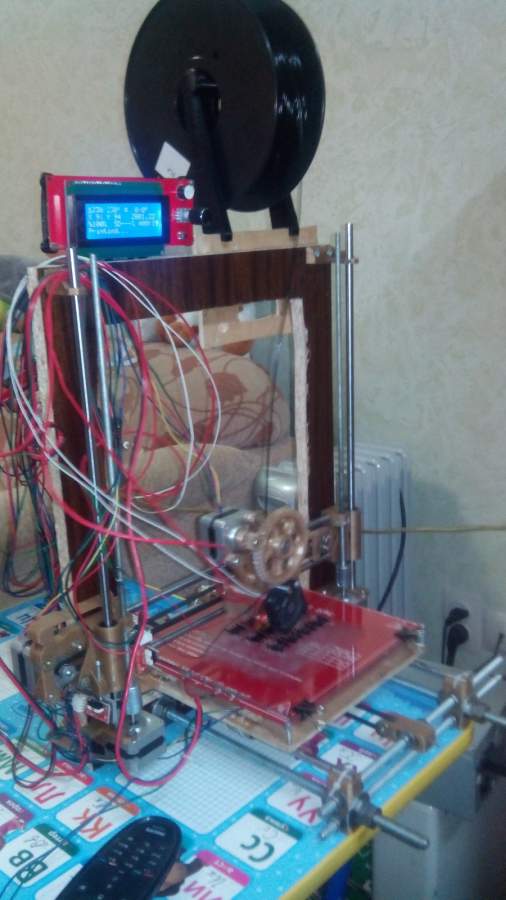

Изготовляемый второй образец принтера, несколько другой конструкции, детали которого сделаны на модели №1.

[MSS]

Машины делают машины

[Разряд]

 Сообщение от MSS :

Машины делают машины

Если бы...
А можно подробности где были куплены детали для принтера?

[Reyden]

 Сообщение от ВладМур :

А вообще там структура интересная-наружные слои (около 0,5мм) идут сплошные, со 100% наполнением пластика, а внутренним можно задавать, насколько я понял, от 30 до 100% наполнения. Внутри нити пластика перекрещены и сплавлены между собой. В первом сообщении есть фото крышки, должно быть видно. В данном случае заполнение было выставлено в 60%.

На сколько я понял структура напечатанного пластика задается при подготовки печати, то есть 3D модель при проектировании
следует разделять на структурные области? Какой программой для редактирования моделей пользуетесь? Я выбрал софт SolidWorks, для инженерных проектов как раз, сталкивался еще с Blender, тоже неплохо. Как вообще по цене выходит, не слишком затратно печатать на 3D принтере?

 Сообщение от ВладМур :

Готов адаптер для ЗУ, имеющегося в наличии, теперь аккумуляторы можно не доставать для зарядки

С зарядкой неплохая идея, вот только внутри несколько аккумуляторов, а канал зарядки задействован всего один.
Цвет кстати очень приятный

[m72]

 Сообщение от MSS :

Машины делают машины

Так это основная идея проекта Reprap, чтобы можно было напечатать принтер следующего поколения на уже имеющемся.
Довольно забавно когда человек имея на руках простую линейку с миллиметровыми делениями путём различных технологий в итоге изготаливает партию штангенциркулей и уже используя их производит микрометры.

[Разряд]

Это было бы правдой если бы можно было напечатать принтер. Корпус и механические детали можно а вот самое главное пока нет.
Блин потрбеность в 3D принтере есть вот во сколько он обойдётся сейчас хз.

[DoubleDragon]

 Сообщение от ВладМур :

второй образец принтера, несколько другой конструкции, детали которого сделаны на модели №1.

Вот так и началась война машин

[ВладМур]

 Сообщение от m72 :

Так это основная идея проекта Reprap, чтобы можно было напечатать принтер следующего поколения на уже имеющемся.
Довольно забавно когда человек имея на руках простую линейку с миллиметровыми делениями путём различных технологий в итоге изготаливает партию штангенциркулей и уже используя их производит микрометры.

Да, именно так и есть.

 Сообщение от Разряд :

А можно подробности где были куплены детали для принтера?

Для первого, модели Prusa i3 пластик печатался на заказ, цену не знаю, но общая стоимость проекта не превышала 12000 р. Заказаны были линейные подшипники, платформа адруино, греющий стол, сопло экструдера, что-то ещё, всё не помню.
Вот, к примеру. Там же расходный пластик.
Второй, модель Skeleton 3D, пробуется на пластиковых втулках вместо подшипников (пока не очень, великО трение). Шаговые двигатели и калиброванные валы(направляюшие) от принтеров-сканеров.
По софту я не спец, но для создания 3D модели используется именно солидворкс, затем перегоняется чем-то в в файл адруино под какие-то джи-коды. Могу узнать поподробней, если надо. Но в принципе, всё можно узнать и самим на спецфорумах.

[Reyden]

 Сообщение от ВладМур :

Но в принципе, всё можно узнать и самим на спецфорумах.

Cпасибо, не нужно узнавать, я интересуюсь разработкой 3D модели, а самого принтера у меня нет. Находил фирмы, которые содействуют в моделировании, а так же просто занимаются печатью, можно значительно снизить расход пластика за счет к примеру сотовой структуры, это важно т.к снижается общая стоимость да и вес, при незначительном влиянии на прочность. Наиболее распространенный формат 3D файлов .stl.
http://3dreams.com**** - фирма с услугами
http://www.makerbot.com - библиотека 3D моделей
http://www.thingiverse.com - //-.

[SuperFonarik.ru]

Если кому интересно, мы как раз скоро выйдем на рынок дешевых комплектов для самостоятельной сборки 3D-принтеров. Цена за почти полный комплект (всё, кроме блока питания - подойдет любой ATX) будет в районе 17-20 тысяч рублей. Поле печати - 200х200х200мм. Кому интересно побыть бета-тестерами - отдадим первые образцы по себестоимости, пишите в личку

Да, вместо линейных подшипников мы планируем вытянуть профиль OpenBuilds V-slot, по которому просто катаются колеса:
https://www.kickstarter.com...

[ВладМур]

 Сообщение от SuperFonarik.ru :

Да, вместо линейных подшипников мы планируем вытянуть профиль OpenBuilds V-slot, по которому просто катаются колеса:
https://www.kickstarter.com...

Очень интересная платформа для постройки .

[SuperFonarik.ru]

 Сообщение от ВладМур :

Очень интересная платформа для постройки .

Это не совсем "платформа" - просто направляющие. Как оказалось, сделать такой профиль чуть ли не проще, чем найти в России прямые катанные пруты для линейных подшипников. И конкретно в Prusa i3 есть проблема провисания со временем горизонтальных (по оси X) прутов в центре области печати, достаточно заметного. С рейками V-slot же этой проблемы просто нет.

[SuperFonarik.ru]

Раз уж здесь изначально отметились - новости по проекту:
Завели и откалибровали первый принтер. Заодно и название проекту придумалось - Cheap3d.

Направляющие - сказка. Не прогибаются, не вибрируют, по сравнению с линейными подшипниками принтер работает очень тихо. Усилие на катание кареток на колесах намного меньше, чем требуется для продергивания линейных подшипников. Моторы работают с меньшей нагрузкой, меньше греются драйвера шаговиков, а сами шаговики - вообще холодные.

Заодно есть хорошие новости с запуском производства российского дешевого, но качественного ABS-пластика. Пластик - будет!

Китайский подогревной стол - очень плохо. Он кроме того, что кривой, так еще и греется неравномерно (перепады в 30 градусов). Переделываем с нуля.

Правим основные вылезшие косяки с жесткостью, дожидаемся изготовления остальных запчастей и недели через 3 выпускаем в бета-тестирование. Записаться можно в личке или ******** - cheap3d

[Sergey@yeisk]

 Сообщение от SuperFonarik.ru :

мы как раз скоро выйдем на рынок дешевых комплектов для самостоятельной сборки 3D-принтеров

Если что, инфа и сами компоненты на вашем сайте будут?

А тем временем у нас в лабе зарастает пылью вот такой танк.

[Kelevratony]

 Сообщение от Sergey@yeisk :

А тем временем у нас в лабе зарастает пылью вот такой танк.
__________________

Почему?
