Фонарик-самоделка на Cree Q5

Dex · 03.12.2010, 19:34

Запчасти:
1) 6 гранный алюминиевый профиль с толщиной стенок 5мм (прихватезирован с меб. мастерской)
2) СИД Cree Q5 с ДХ
3) драйвер 1050мА с ДХ
4) коллиматор с ДХ
5) резиновая пробка (с винтом для ее "расширения" - герметичность 100%)
6) тумблер
7) защитный колпачок

термостойкий автогерметик (до 260*С)

Инструменты:
1) ножовка
2) надфиль
3) плоскогубцы
4) паяльник + припой
5) отвертка

Корпус - 6 гранный алюминиевый профиль с толщиной стенок 5мм. Внутырь как раз плотно входит "звезда" обеспечивая надёжный теплоотвод. - различие температур между теплоотводом и корпусом на токе в 1.5А - 5*С.
питается всё от 2 параллельно соединённых: AA\Li-ion\Li-pol 14500, CR123, 16340, 17335
фото:

Драйвер перед распайкой.

Распаянный диод

Распаянный диод и дополнительная контактная площадь "теплоотвода".

Распаянный диод и дополнительная контактная площадь "теплоотвода". - надет коллиматор

Распаянный диод и дополнительная контактная площадь "теплоотвода". - надет коллиматор (видно шаблон "доп. теплоотвода")

Устанавливаем коллиматор, предварительно очень акуратно сняв линзу. (вклеен силиконом)

Перед вклеиванием линзы...

Тем-же автогерметиком акуратно вклеиваем линзу на своё место.

тумблер и герметизирующий колпачок.

Сверлим дырку и устанавливаем на место тумблер, навинчиваем водонепроницаемый колпачок.

Оригинал: https://forum.fonarevka.ru/...

Фонарь водонепроницаем и удароустойчив. Единственная часть фонаря, которая не соответствует ударопрочности и требует замены - тумблер (из-за его расположения)

Далее будет апгрейд: замена тумблера на триггер шмитта с микро кнопкой и установка контроллера-комутатора питания (в разработке)

Бимшоты пока делать нечем - фотик разбит в дребезги...

Admin · 03.12.2010, 21:39

Хочу увидеть общий вид самоделки со стороны! Спасибо!

ites · 03.12.2010, 21:52

Цитата:

Сообщение от Dex :

Запчасти:
1) 6 гранный алюминиевый профиль с толщиной стенок 5мм
...
Бимшоты пока делать нечем - фотик разбит в дребезги...

Не фонарик ли это на фотик упал? Шутка. Частично. Он же поди тяжёлый как дубинка.

Из рассказа непонятно что является питанием и где оно будет. Если это просто один 18650 установленный внутрь, то хочется понять как ты собираешься делать заднюю крышку.

Критические пункты: хреновый теплоотвод, неаккуратный герметик, выпирающий холдер.

Этот холдер можно просто аккуратно образать. Например, как это делал я:

Замазано белым силиконом.

Dex · 03.12.2010, 23:22

Цитата:

Сообщение от ites :

Не фонарик ли это на фотик упал? Шутка. Частично. Он же поди тяжёлый как дубинка.

Из рассказа непонятно что является питанием и где оно будет. Если это просто один 18650 установленный внутрь, то хочется понять как ты собираешься делать заднюю крышку.

Критические пункты: хреновый теплоотвод, неаккуратный герметик, выпирающий холдер.

питание 3х18650 соединенные параллельно собранные в сосиску (внутри корпуса)

весит сие чудо 200гр (без батареек)
с теплоотводом всё в порядке - температура звезды стабильна 41*С после часа работы на токе 1.4А
холделдер снаружи плантируется "демпфировать" силиконом (сделать 6 гранник из силикона - противоударное покрытие)
задняя крышка - резиновая пробка с "зажимным" болтом.
сфоткать смогу не раньше воскресенья...

ites · 04.12.2010, 00:17

Цитата:

Сообщение от Dex :

питание 3х18650 соединенные параллельно собранные в сосиску (внутри корпуса)

весит сие чудо 200гр (без батареек)

Увесисто. Внутренний диаметр 20мм, 5мм стенки, длина под 30 см -- должно больше получаться даже.

Цитата:

с теплоотводом всё в порядке - температура звезды стабильна 41*С после часа работы на токе 1.4А

По фоткам конструкция теплоотвода не убеждает совсем. Мне, в общем-то, пофиг. Если тебе хватает, то нет проблем. Впрочем, XR-E не самые горячие диоды, конечно, не такие уж мощные.

Цитата:

холделдер снаружи плантируется "демпфировать" силиконом (сделать 6 гранник из силикона - противоударное покрытие)

Не до конца понял зачем так. Просто потому, что не смог холдер запихать?

Цитата:

задняя крышка - резиновая пробка с "зажимным" болтом.
сфоткать смогу не раньше воскресенья...

Что за пробка с болтом?

Дмитрий · 04.12.2010, 07:34

Тумблер однозначно менять!Подведёт в самый нужный момент,если ставить тумблер то какой нибудь военный наш спилив у него наполовину рычажок(от случайных включений)

Dex · 04.12.2010, 16:16

Цитата:

Сообщение от Dex :

Фонарь водонепроницаем и удароустойчив. Единственная часть фонаря, которая не соответствует ударопрочности и требует замены - тумблер (из-за его расположения)

Цитата:

Сообщение от Dex :

Далее будет апгрейд: замена тумблера на триггер шмитта с микро кнопкой и установка контроллера-комутатора питания (в разработке)

Что и планируется сделать. только не на тумблер, а на мосфет...

Dex · 04.12.2010, 16:22

Цитата:

Сообщение от ites :

Цитата: холделдер снаружи плантируется "демпфировать" силиконом (сделать 6 гранник из силикона - противоударное покрытие) Не до конца понял зачем так. Просто потому, что не смог холдер запихать?

Цитата: задняя крышка - резиновая пробка с "зажимным" болтом. сфоткать смогу не раньше воскресенья... Что за пробка с болтом?

И да, и нет... - таким образом обеспечивается 2-я герметичность

Сливная от бензобака (дизель) внедорожника... Весьма надёжна...

danil95 · 13.01.2011, 18:28

а где фото апгрейда "кнопки" ОН,ОФ

Dex · 23.01.2011, 08:48

Цитата:

Сообщение от danil95 :

а где фото апгрейда "кнопки" ОН,ОФ

К сожалению времени - 0. И руки не доходят переделать...

Dex · 24.03.2011, 03:07

На днях доделал электронный выключатель на CD4013 и IRF7303 (оба транзистора в корпусе - запараллелены). Схему собрал навесным монтажём - была одна микра в простом корпусе. Следующие выключатели будут на 2х сторонней плате на SMD компонентах. Всё работает на ура.

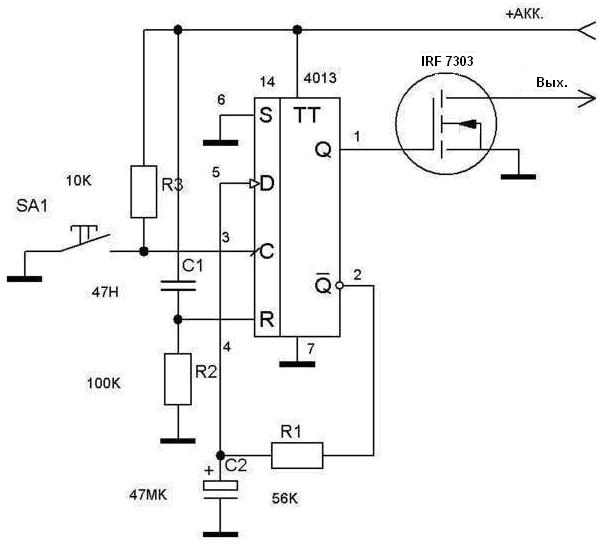

вот схема и установка кнопки:

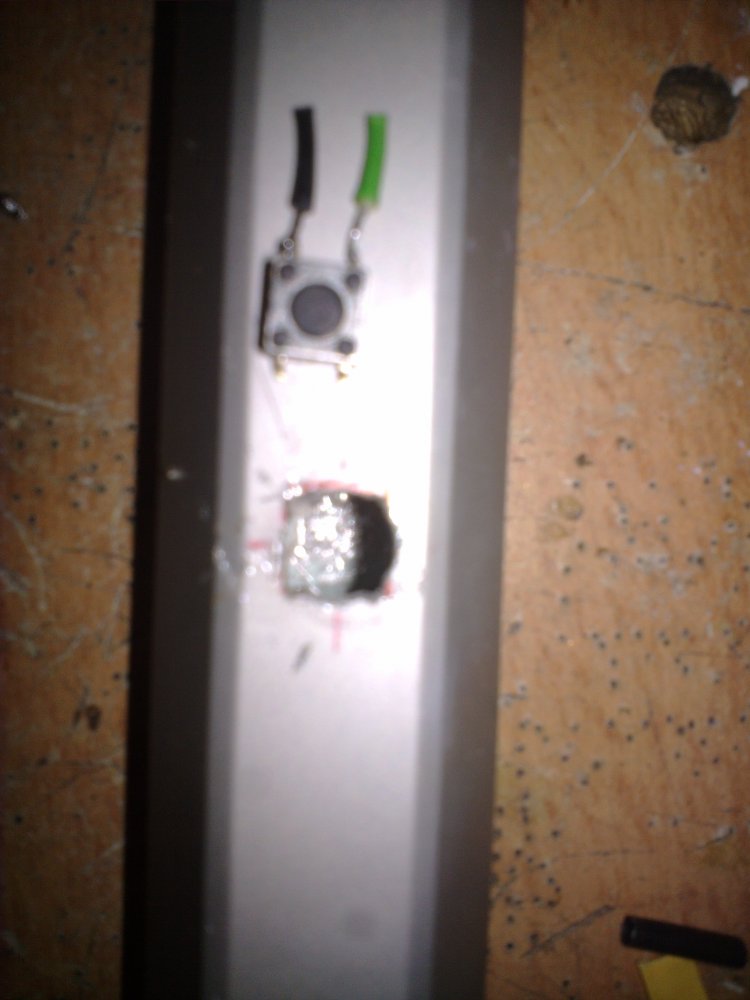

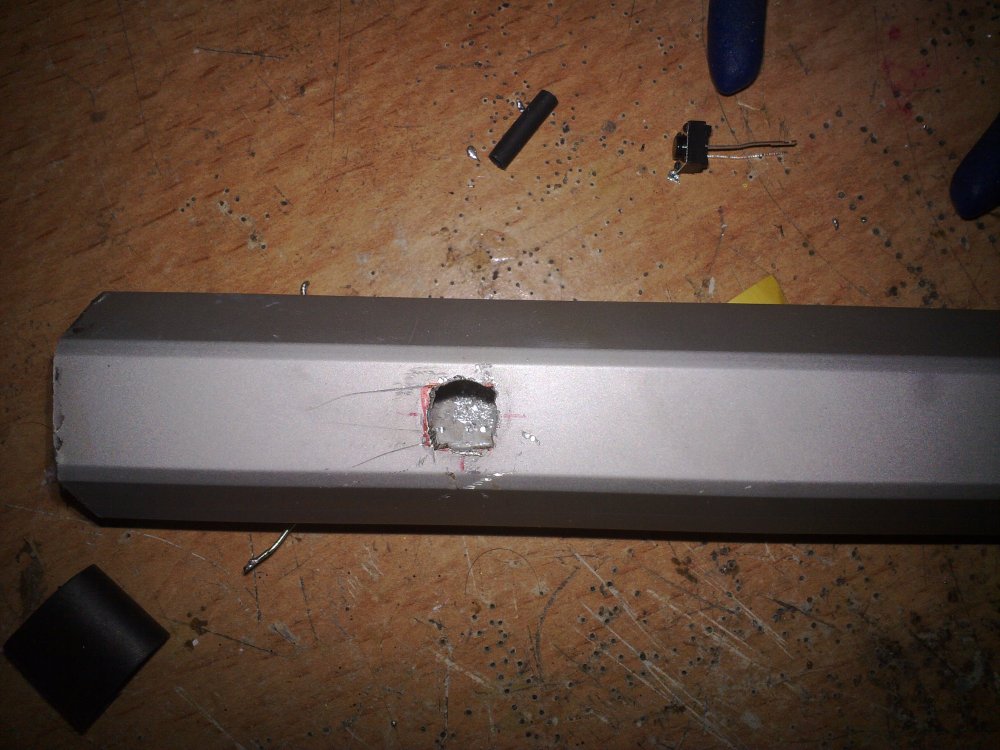

Схема и расширенное отверстие:

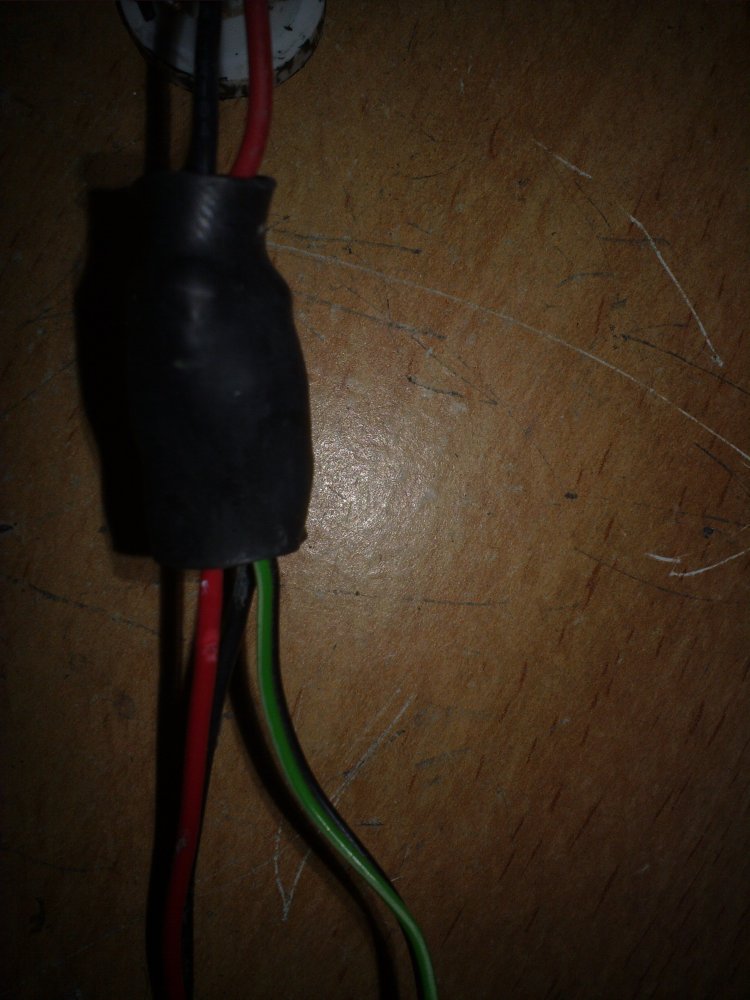

Кнопка и "мозги" выключателя:

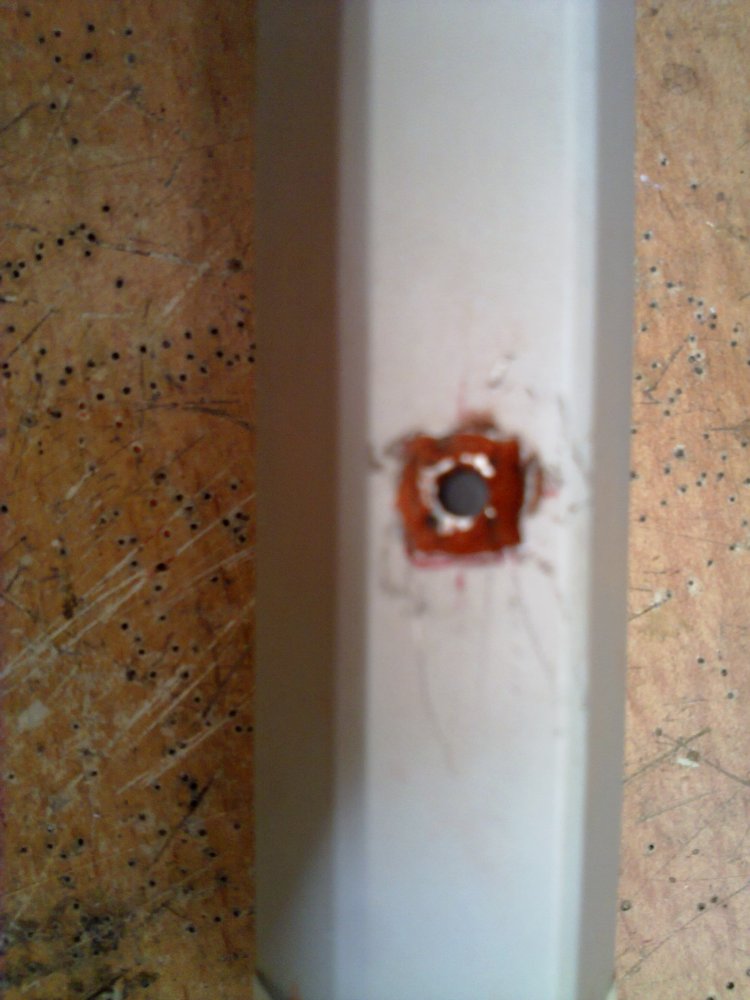

Установка кнопки:

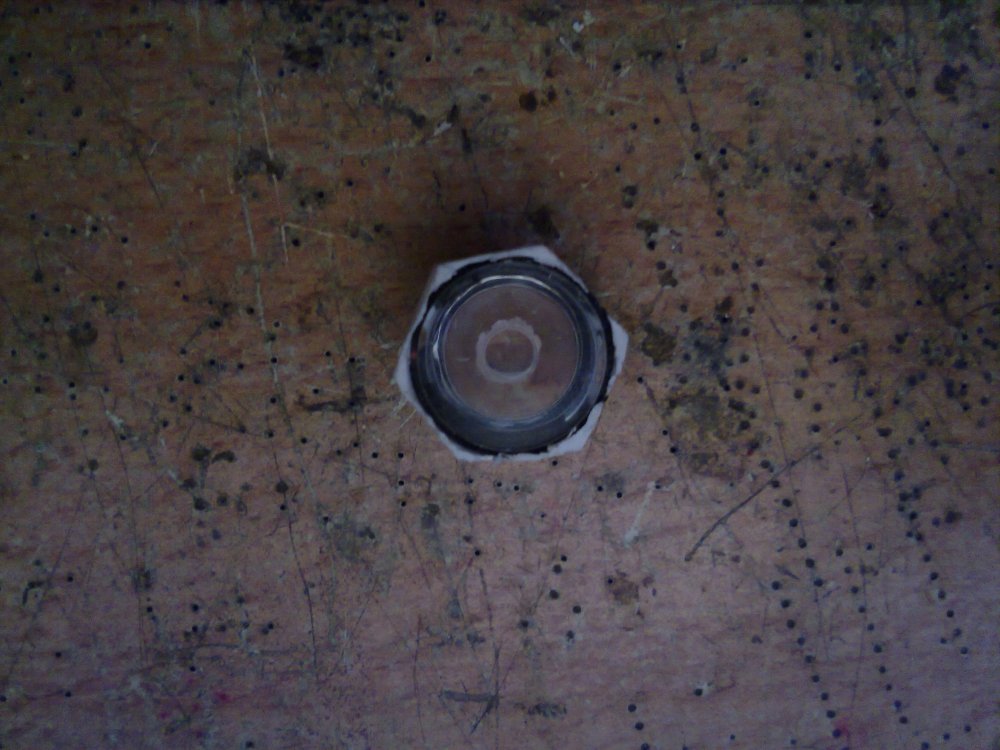

Переточенная "голова":

Оригинал: https://forum.fonarevka.ru/album.php?albumid=41

Dex · 25.03.2011, 19:15

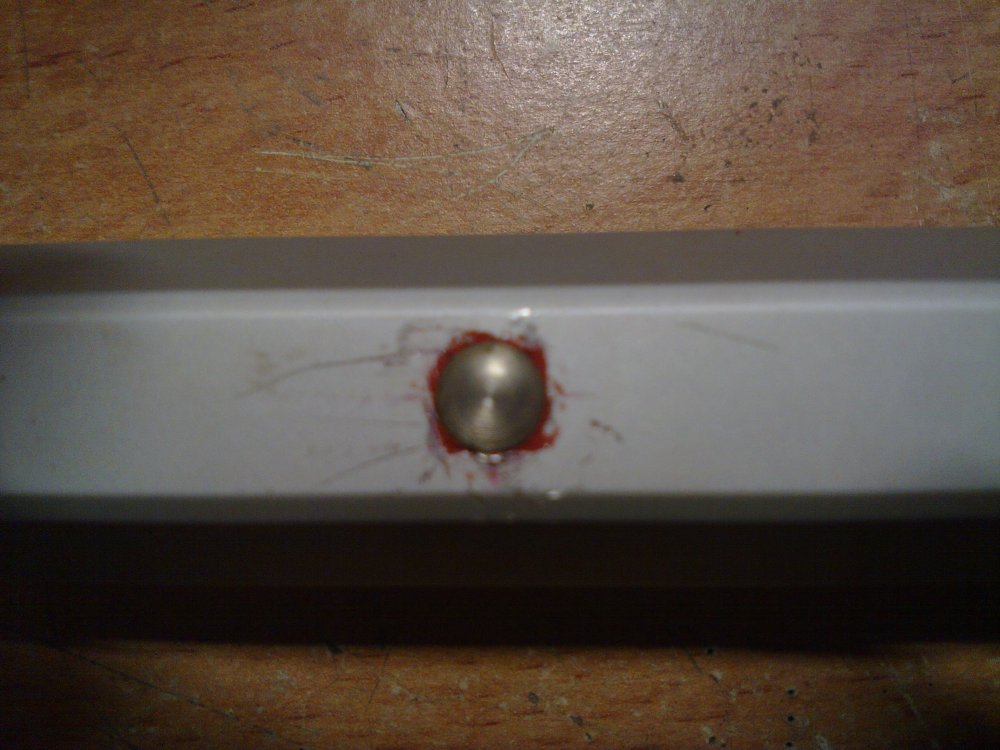

Кусочек толстой фольги прикрывающий кнопку залитый сверху силиконом и "Колпачок" кнопки (от сгоревшей эл. бритвы "филипс") приклееный на силикон:

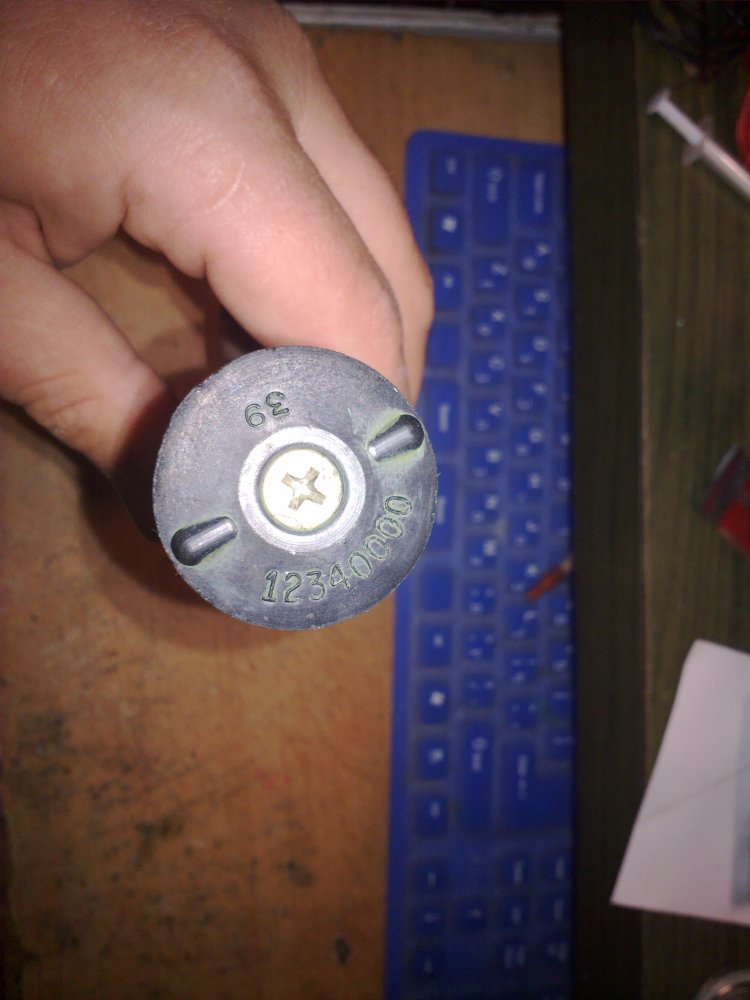

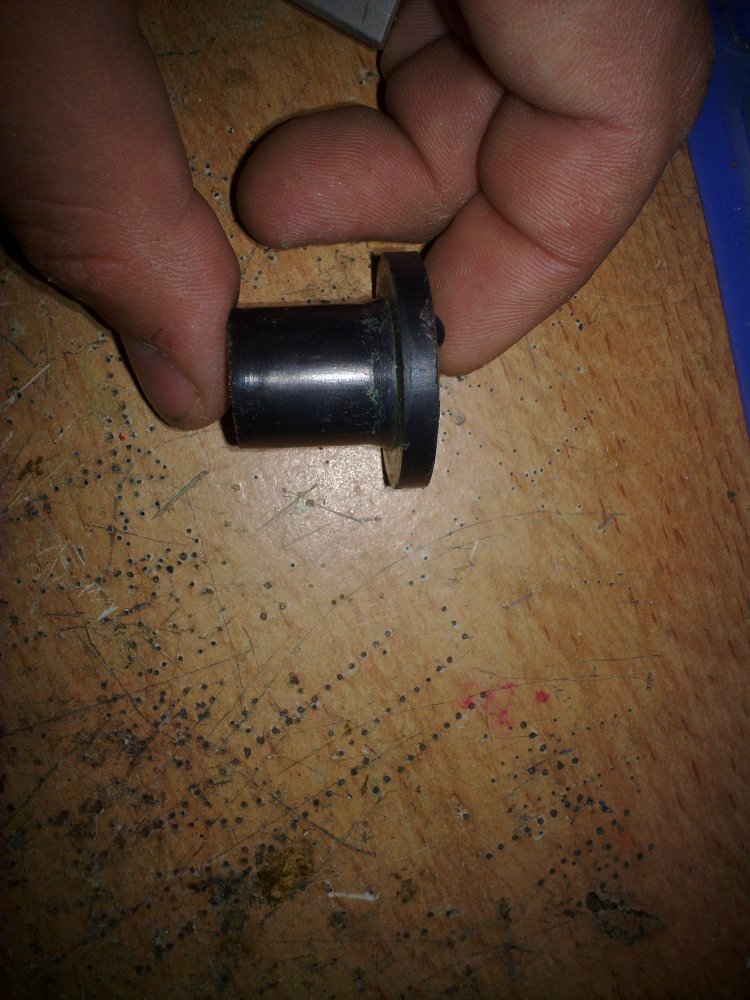

Задняя крышка:

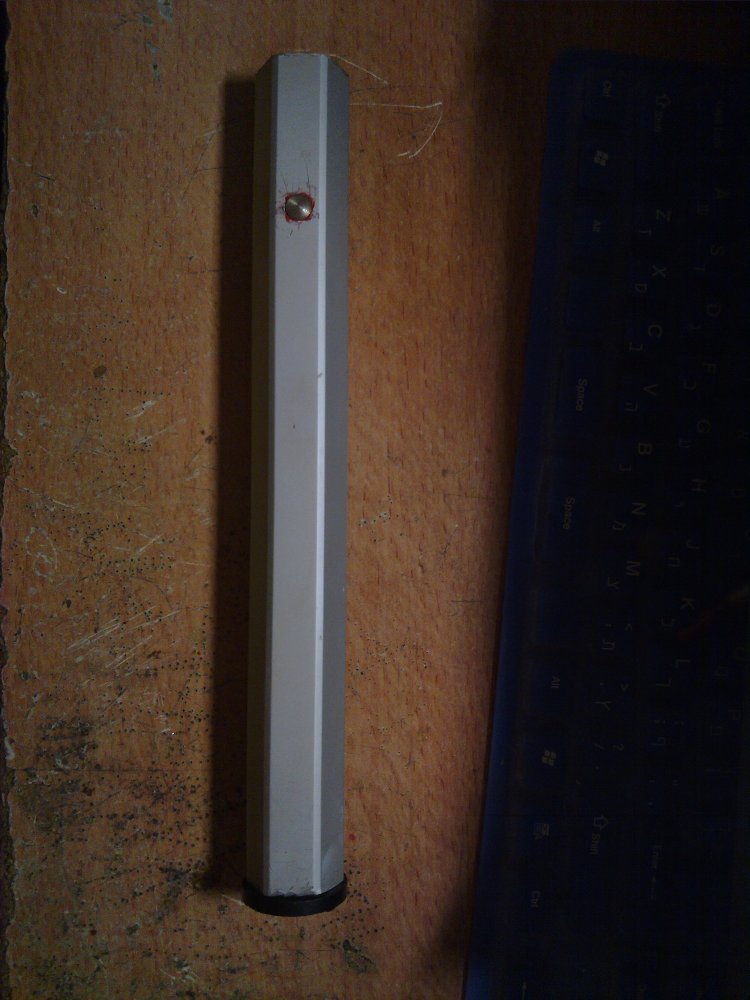

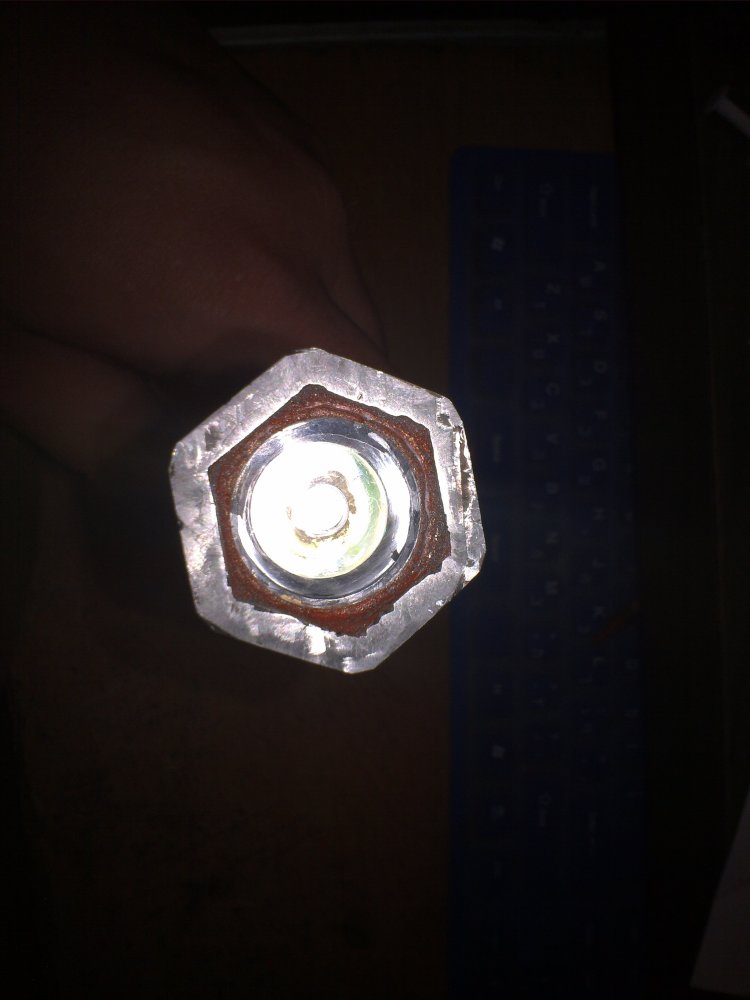

"Утопленный" коллиматор и внешний вид девайса...:

alpg88 · 25.03.2011, 21:21

креативно

vaska · 25.03.2011, 22:12

А сколько этот триггер вхолостую кушает?

Dex · 26.03.2011, 00:02

Микро амперы... Обычным тестером даже не замерить....

Allen · 26.03.2011, 08:36

Выглядит отвратительно - и нафига такое колхозить? Его же стыдно из кармана доставать.

Dex · 26.03.2011, 13:41

Я его не для других делал, и далеко не для показухи. Этот фонарик крепче маглайта, и если что, легко используется как дубинка...
