Плата под параллельное соединение трех XML

yeti · 16.08.2013, 16:43

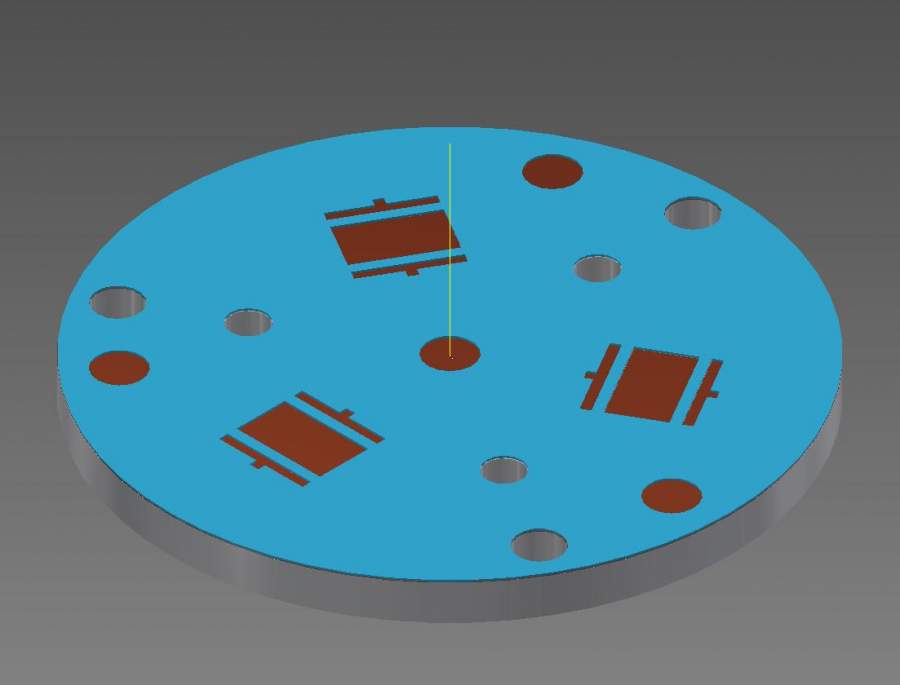

Хочу заказать изготовление алюминиевых плат под параллельное соединение трех светодиодов Cree Xml и оптику Ledil Cute-3-SS-XM 10754. Диаметр платы 32 мм, толщина 2 мм.
Мне нужно всего 10 штук, но в такой маленькой партии стоимость одной платы составит 463 рубля, а я готов заплатить 110-130 рублей. Такая цена достижима при партии в 50 штук. Если Вам нужны такие платы, отпишитесь в теме. Если наберется нужное количество заказчиков, то я оплачу заказ сам (50шт - 5564,24 руб.), рассылать буду почтой. Отправление 1 класса стоит около 150-200 руб.

Алексей063rus · 16.08.2013, 16:47

yeti, а готовых нету?

dsche · 16.08.2013, 17:13

yeti, при заказе плат очень важно не наделать ошибок, потому как сумма немаленькая, а в случае неудачи продавать будете долго

а. Покажите разводку
б. 2mm это хорошо, но какой материал подложки?

MOHAPX · 16.08.2013, 17:59

Главный вопрос - "Зачем???"

dsche · 16.08.2013, 18:04

Цитата:

Сообщение от MOHAPX :

Зачем

Ой, будто фонарёвщику нужна какая-то причина. Хочется.

MOHAPX · 16.08.2013, 18:10

dsche, логика не ясна. Видится только один вариант - чуток тока на трипл для высоких показателей эффективности. Но того же самого можно добиться триплом XP-G2! Так и оптики выбор больше, и форумная правильная подложка есть уже, и размеры меньше, и цена ниже.

dsche · 16.08.2013, 18:49

MOHAPX, ну допустим директ-драйв на литии )

MOHAPX · 16.08.2013, 18:51

dsche · 16.08.2013, 18:59

MOHAPX, ну а чё.

yeti · 16.08.2013, 23:02

Цитата:

Сообщение от Алексей063rus :

yeti, а готовых нету?

Готовых нет и не было, делаю впервые.

yeti · 16.08.2013, 23:07

Цитата:

Сообщение от dsche :

yeti, при заказе плат очень важно не наделать ошибок, потому как сумма немаленькая, а в случае неудачи продавать будете долго

а. Покажите разводку
б. 2mm это хорошо, но какой материал подложки?

Если видны ошибки, то подскажите. Сумма моя, если я ошибусь, продавать брак я не буду. Разводку покажу в понедельник, чертежи на работе. Материал в резоните называется HA-50 type1.

Maksym · 16.08.2013, 23:10

Ну я переделывал последовательные в параллельные. Если не нужны высокохудожественные внутренности - то переделывается очень просто, в двух местах зачистить маску между светодиодами и припаять проводки, средний светодиод впаять в обратной полярности.

yeti · 16.08.2013, 23:15

Цитата:

Сообщение от MOHAPX :

dsche, логика не ясна. Видится только один вариант - чуток тока на трипл для высоких показателей эффективности. Но того же самого можно добиться триплом XP-G2! Так и оптики выбор больше, и форумная правильная подложка есть уже, и размеры меньше, и цена ниже.

Привык к Xml, оптику использую только ранее указанную. Пучок очень подходящий для моих задач. Будет другой проект тогда и будет XP-G2 и другая оптика. На счет токов и эффективности все верно.

yeti · 16.08.2013, 23:21

Цитата:

Сообщение от Maksym :

Ну я переделывал последовательные в параллельные. Если не нужны высокохудожественные внутренности - то переделывается очень просто, в двух местах зачистить маску между светодиодами и припаять проводки, средний светодиод впаять в обратной полярности.

Я не нашел платы под оптику ledil, подскажите где взять.

Maksym · 16.08.2013, 23:27

vdmais.kiev****, но в прайсах как её найти без понятия, я по телефону/лично/мылу заказывал. Трипл под ХМЛ 35 мм называется. Кстати, что-то у них было и под параллельно. И по-моему даже ХМЛ, ибо мне нужно было ХПГ - а оно только последовательно.

blindnick · 16.08.2013, 23:28

Цитата:

Сообщение от yeti :

Я не нашел платы под оптику ledil, подскажите где взять.

на украине это скорее всего берилед и вдмаис. в германии http://www.led-tech.de/en/H... - присмотрись к списку совместимых товаров. по умолчанию диоды стоят последовательно, разводка же позволяет сделать адерсное питание диодов, перерезав две перемычки

Khii! · 17.08.2013, 01:06

Цитата:

Сообщение от blindnick :

в германии http://www.led-tech.de/en/H...

Оттуда кому-то что-то пришло? моя линза потерялась, деньги палка не вернула, с магазином связь только по факсу и телефону

dsche · 17.08.2013, 10:04

Цитата:

Сообщение от yeti :

делаю впервые

Если задача стоит не в том, чтобы непременно сделать новые платы – то

dsche · 17.08.2013, 10:09

Цитата:

Сообщение от yeti :

HA-50 type1

Это самый неудачный по теплопроводности из всего, что у них есть в наличии

yeti · 17.08.2013, 15:22

Цитата:

Сообщение от dsche :

Если задача стоит не в том, чтобы непременно сделать новые платы – то

Ну так где все таки их купить?
