[serj_32]

Итак. Красивая коробочка с рефленными рисунками





Рефлектор глубокий и немного мятый



Немного примеров света
LD20 vs LD40 med


TK20 vs LD40 max


TK20 vs TA21 vs LD40 med


C видом на город
UltraFire C1 Q5 1mode


TK20 max


TA21 max


LD40 max


Сравнительные фото корпусов и конструктивных решений чуть позже.

Поскольку фотохостинг где были фото приказал долго жить прошу прощения... Фото есть вот в этом альбоме хоть и не все
https://picasaweb.google.co...

[DNK]

Ждем!
фото достаточно оперативно!

[serj_32]

Продолжу обзор фонаря и его сравнение с другими моделями. Возможно обзор будет не плавным, но хочется ничего не пропустить.

Небольшое вступление в виде фото

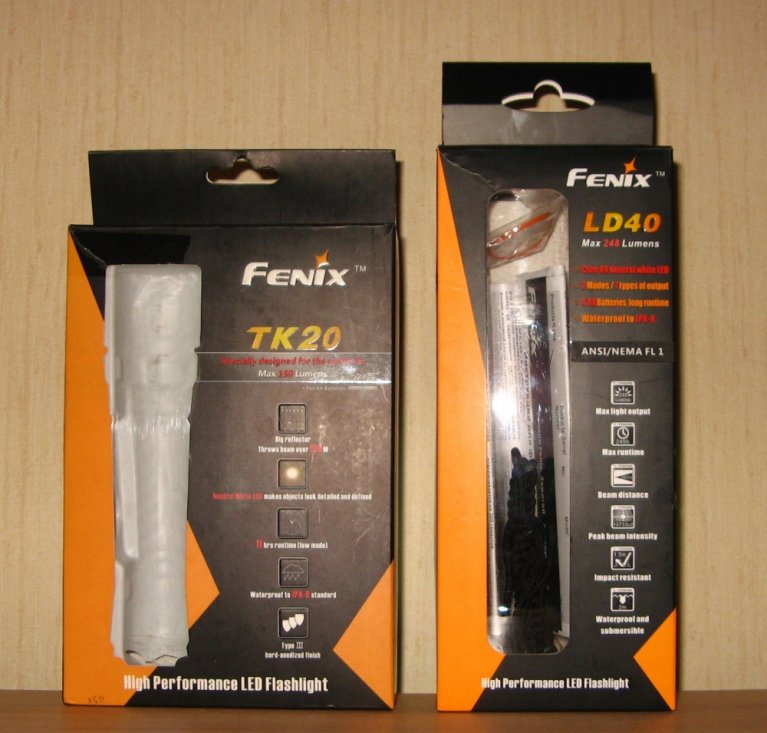

Мне кажется что этот фонарь является продолжением линейки ТК20. Хотя производитель позиционирует его по другому. Упаковка очень похожа.



Первое что бросается в глаза это форма фонаря


В сравнении с другими фонарями лд40 не маленький


Потом обращаем внимание на кнопку. Тут 2 кнопки. Резиновая – кнопка включения (она тактическая) и кнопка выбора режимов (стальная). Режимы переключаются только!!!! стальной кнопкой!!! Режимы разбиты в 2 группы. 1я – 4 режима яркости, 2я – 2 строба и СОС. Переключение осуществляется удерживанием стальной кнопки. Тактическая кнопка немного непривычная так как у нее малый запас хода, она почти сразу нажимается. (в сравнеии с ТК20, ТА21, RC-N3)


На хвосте фонаря находится пластиковая накладка, кторая скорей всего приклеена. А под ней должно быть 3 винта под крест (согласно рекламному проспекту феникса где накладк нету).
А вот в сравнении с другими фонарями


У фонаря только одно резьбовое соединение – голова откручивается. Голова полностью алюминиевая, а туша – пластиковая. Производиель заявляет возможность падения с 2х метров а не с 1,5м как у других моделей.


Резьба смазана, она крупная. Резьба на голове фонаря анодирована так что наверно если все будет смазано то износа резьбы не должно быть


Фонарь идет в комплекте с чехлом




В комплекте так же идет инструкция, уплотнительное кольцо. Запасной резиновой накладки на кнопку нету. Наверно потому что кнопка имеет другую конструкцию.
В отличии от ТК20 у лд40 есть темляк. Правда очень спорный и как по мне надо что то другое придумывать. Так как он очень длинный и с непонятным плетением.

Толщина пластика такая же как хвостовых кромок у ТК20. Но у ТК20 корпус тоньше под резинкой а тут сплошная толщина.



Заглядываем внутрь

Видим 2 кнопки на кассете. Та что утопленная это режимы.

В фонаре есть условная защита от «дурака»

По идее эта направляющяя должна предотвращать установку кассеты неправильно. Но! Кассету модно вставить наполовину неправильно и если приложить силу то наверно ее там и заклинить можно! Наверно с другой стороны надо было сделать упорную ступеньку.

Хвост фонаря.

Пунктир – кнопка режимов. Сплошная стрелка – кнопка включения. Белая накладка на кнопке немного болтается и похоже это она немного торохтит а не кассета с батарейками.

Диод стоит очень аккуратно!



А вот в лд20 диод установлен криво, и не так аккуратно.


Пыли под рефлекторами не было! И пока нету!

В ТК20 диод тоже немного кривенько, но это я придираюсь.




Фонарь получился довольно тяжелым
Лд40


ТА21


ЛД20


ТК20


УльтраФайр С1


Пара аккумуляторов 18650


Упаковка батареек АА


Так что брать в поход где каждый грамм на весу каждый решит сам.
В схемотехнике кассеты пытался разбраться но пока что то не особо. На выходных контактах фот такие напряжения









Оттенок света фонаря бросается в глаза только в сравнении с другими моделями.
Фонарь очень интересный. Его минимальный режим соответствует минимальному в ТА21, но засветку боковую имеет чуть-чуть больше. Что вблизи почти не заметно а вот вдаль дает разницу. В сравни с ТК20 максимальный режим гораздо ярче! Питание от пары батареек АА не удалось осуществить (когда в фонарь ставится только одна половина кассеты заполненная батарейками). Еще было бы неплоо если в голове фонаря поставили не просто оранжевое колечко а фосфоресцирующее.
Для себя брал как апгрейд ТК20. И что бы зимой использовать и не морозить 18650 в других фонарях (литий безвозвратно теряет емкость на морозе). А тут пластиковый корпус может меньше промерзать будет.

Внешне фонарь оригинальный, простой, без намеков на тактическую серию.

Насколько он удачный каждый сам решит.

[serj_32]

Еще про минусы ЛД40 - на хвосте не стоит, и клипса не помешалабы, хотя бы съемная.

[Admin]

Как в руке лежит? Скользит или нет корпус в руках, если в воде подержать?

[serj_32]

Как в руке лежит? Скользит или нет корпус в руках, если в воде подержать?

В руке не скользит, на улице руку морозит гораздо меньше так как корпус пластиковый. Если корпус мокрый то вроде тоже не особо скользит.
Кажется что голова немного перевешивает, но в пределах разумного.


А еще вспомнил - не совсем понравилось что нельзя включить защиту от случайоного включения простым поворотом хвоста фонаря

[serj_32]

Владельцы LD40 или продавцы подскажите пожалуйста!
Режим быстрого строба - частота мигания должна быть постоянной или есть моменты когда частота мигания падает на короткий промежуток и возвращается потом назад. Грубо говоря это похоже на очень ускоренный SOS. Это нормально или нет?

[serj_32]

С режимом строба разобрался - такой у него странный и необычный алгоритм работы.

Поскольку в Киев пришел туман то можно сделать немного фото для сравнения луча фонарей.
ББ - солнце, фокус - бесконесность, выдержка 6 сек, диафрагма 5,6.

RV-U4


RC-N3


LD20 R4


UF C1


TK20


TA21


LD40

[serj_32]

лд40

тк20

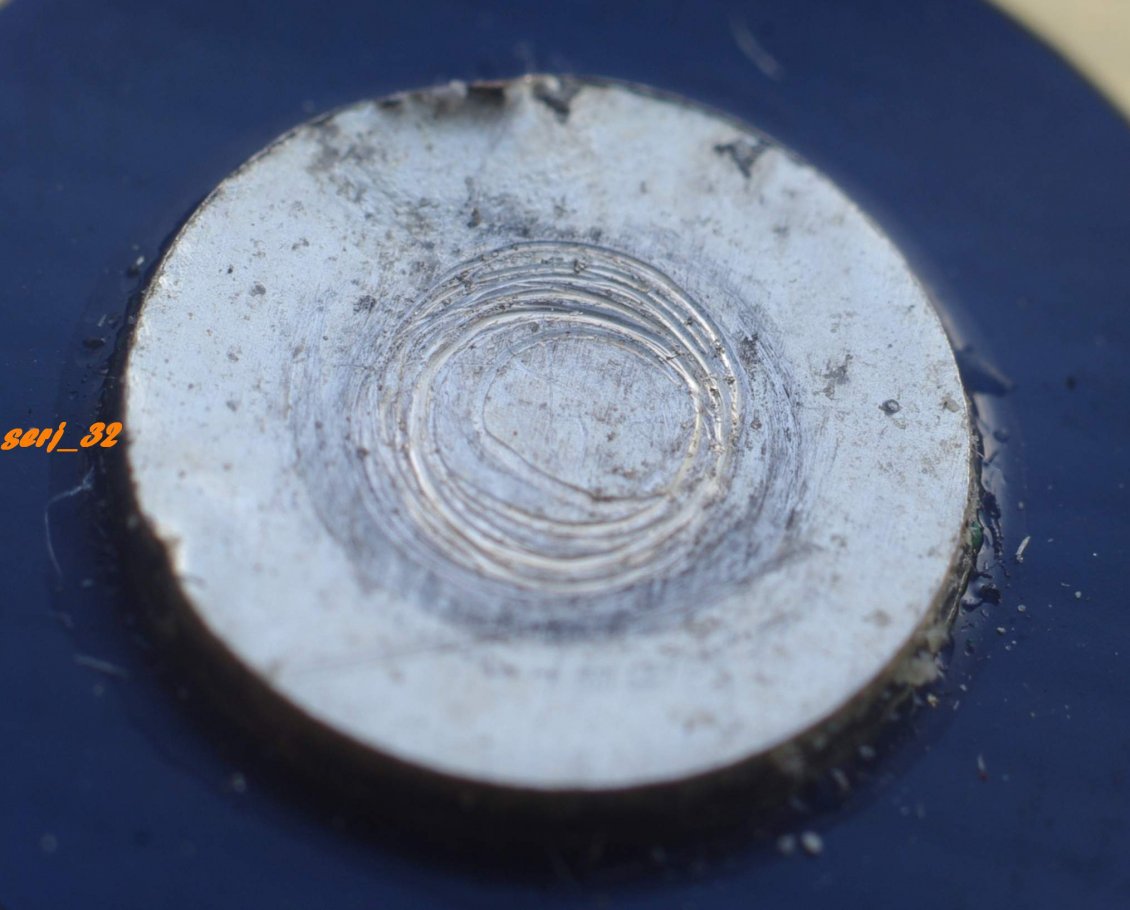

Маленькую круглую канавку на центральном контакте кассеты пружинка уже проковыряла

http://photofile.com****/users/serj_3...#mainImageLink

https://forum.fonarevka.ru/album.php?...&pictureid=520

Про центровку диода
LD20

LD40

TK20

UltraFire C1

ТА21


A еще клипсу бы... А про корпус можно поизвращаться и надеть куски старой велосипедной камеры, думаю это спасет от скольжения в руке. Неэстетично зато дешево, надежно и практично.

Еще пару фоток в пользу того что литье еще не коронная фишка




А пайка

[RN4HKK]

Недурственный у Вас фотоаппарат, раз снимает такое макро.
У ЛД20 кажется диод с дефектом.

[serj_32]

 Сообщение от RN4HKK :

У ЛД20 кажется диод с дефектом

Да подложка диода под рефлектором. Єто похоже феникс начал использовать новые диоды а рефлекторые старые.

 Сообщение от RN4HKK :

Недурственный у Вас фотоаппарат, раз снимает такое макро.

Просто зеркалка с удлинительными кольцами для макро съемки

[Donkey]

 Сообщение от RN4HKK :

Недурственный у Вас фотоаппарат, раз снимает такое макро.

У него недурственный объектив

[Joker12]

Телескоп ?

[serj_32]

 Сообщение от Donkey :

недурственный объектив

как раз объектив обычный бюджетный полтинник 50/1,9

[Donkey]

 Сообщение от serj_32 :

как раз объектив обычный бюджетный полтинник 50/1,9

Это который мануал пленкозеркальный?

[serj_32]

 Сообщение от Donkey :

мануал пленкозеркальный

Да он самый + макро кольца с ДХ

[Кошкодав]

 Сообщение от serj_32 :

Для себя брал как апгрейд ТК20. И что бы зимой использовать и не морозить 18650 в других фонарях (литий безвозвратно теряет емкость на морозе).

Вы это Vaska скажите.

[serj_32]

 Сообщение от Кошкодав :

Вы это Vaska скажите.

У каждого своя правда. Если литиевые аккумуляторы просто лежат на морозе без подключения к нагрузке то они потом оттаят и будут иметь первоначальную емкость.
А вот если аккумулятор работает, то он после оттаивания будет имень емкость меньше первоначальной. Проверено на цифровом фотике с литиевым акумом!

[TIW]

 Сообщение от Admin :

Как в руке лежит? Скользит или нет корпус в руках

На удивление приятный фонарь!
Довелось подержать в руках и посветить им немного в загородных ночных условиях. Фонарь оставил о себе хорошие впечатления.
Раноше как-то не обращал на него внимания. На фотографиях он казался больше, чем есть на самом деле.
Светит очень достойно и по весу не тяжёлый.
Держать его удобно. Он не скользит в руке и вообще не доставляет никакого дискомфорта. И по весу и по габаритам именно такой, каким и должен быть фонарик с хорошей яркостью, в моём представлении.

[serj_32]

Вот тут много фото где ЛД40 используется автором для высвечивания подземных сооружений
http://general-kosmosa.live...
