Легкий садисткий напилинг MT-G2

Ходэн · 09.10.2016, 21:59

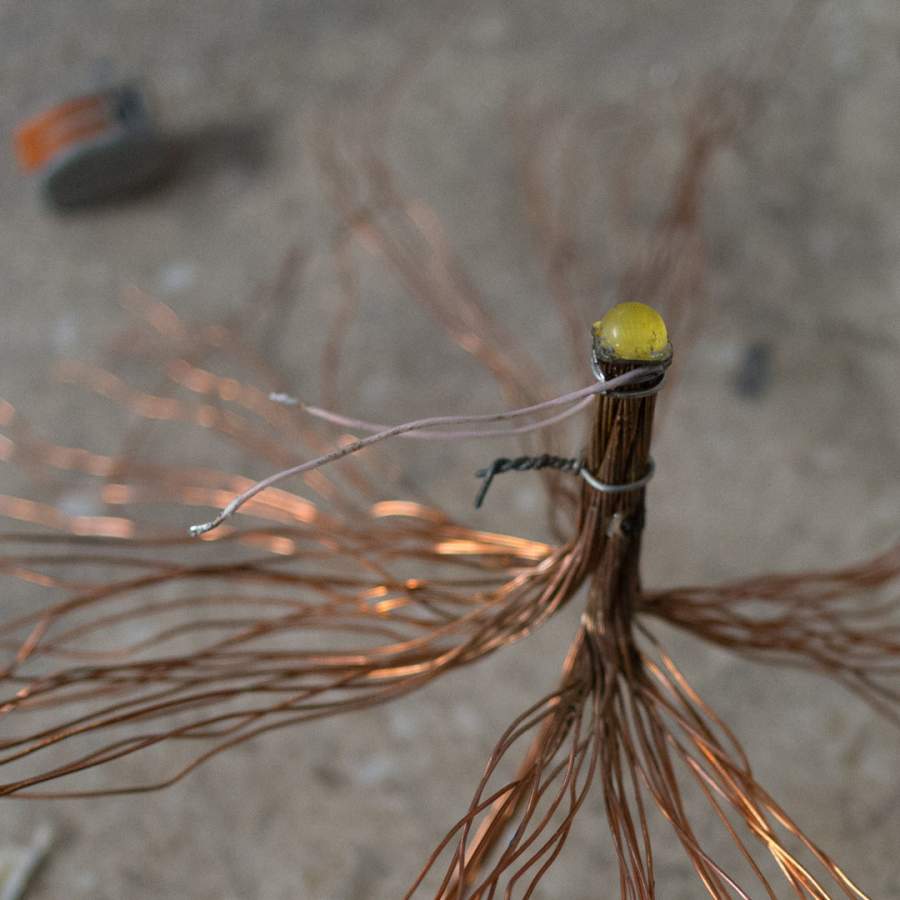

Был порожден затяжной простудой, попавшимися под руку обрезками провода и плафонами от галогенок G4.

В горловину плафона (на иллюстрации не показан) MT-G2 целиком не пролезает, потому углы корпуса были достаточно сильно сточены. На работе диода это не отразилось (кроме налипшего мусора и царапин, которые еще придется аккуратно снимать).
Теплоотвод - ПВ3 "35"кв.мм. Чуть обжат, затем стянут проволокой в нескольких местах, затем пропаян (Лучшего результата можно было бы добиться обжав провод (желательно еще и с честным сечением) в гильзе НШВ, но обжимных клещей на такой размер у меня уже нет.) Затем теплоконтакт диода припаивался на торец провода.
При подаче 10 Вт провод непосредственно у диода остается терпимо горячим. Гложут сомнения насчет теплопроводности этой "конструкции".

sax · 15.10.2016, 12:49

лёгкий напилинг, да его беднягу обрили наголо )) Думаю точки перехода будут малы для теплоотвода, но надо пробовать. Радиатор, ёжик )

Megavit · 15.10.2016, 13:56

Больше фоток! Что там про корпус от галогенки? И как это будет выглядеть в законченной конструкции?

09.10.2016, 21:59	1
Ходэн Завсегдатай Фонарёвки Регистрация: 03.03.2015 Последняя активность: 09.04.2020 17:15 Сообщений: 950 Сказал(а) спасибо: 1070 Поблагодарили: 210 раз(а) в 139 сообщениях	Легкий садисткий напилинг MT-G2 Был порожден затяжной простудой, попавшимися под руку обрезками провода и плафонами от галогенок G4. В горловину плафона (на иллюстрации не показан) MT-G2 целиком не пролезает, потому углы корпуса были достаточно сильно сточены. На работе диода это не отразилось (кроме налипшего мусора и царапин, которые еще придется аккуратно снимать). Теплоотвод - ПВ3 "35"кв.мм. Чуть обжат, затем стянут проволокой в нескольких местах, затем пропаян (Лучшего результата можно было бы добиться обжав провод (желательно еще и с честным сечением) в гильзе НШВ, но обжимных клещей на такой размер у меня уже нет.) Затем теплоконтакт диода припаивался на торец провода. При подаче 10 Вт провод непосредственно у диода остается терпимо горячим. Гложут сомнения насчет теплопроводности этой "конструкции". [Исправлено: Ходэн, 09.10.2016 в 22:00]

15.10.2016, 12:49	2
sax Увлеченный Регистрация: 01.05.2011 Последняя активность: 27.04.2025 20:05 Сообщений: 337 Сказал(а) спасибо: 69 Поблагодарили: 48 раз(а) в 21 сообщениях	Re: Легкий садисткий напилинг MT-G2 лёгкий напилинг, да его беднягу обрили наголо )) Думаю точки перехода будут малы для теплоотвода, но надо пробовать. Радиатор, ёжик )

15.10.2016, 13:56	3
Megavit Ветеран Фонарёвки Регистрация: 30.01.2016 Последняя активность: 02.07.2025 18:22 Сообщений: 1006 Сказал(а) спасибо: 475 Поблагодарили: 201 раз(а) в 121 сообщениях	Re: Легкий садисткий напилинг MT-G2 Больше фоток! Что там про корпус от галогенки? И как это будет выглядеть в законченной конструкции? __________________ Olight S30,S1, Jetbeam II Pro, Lumintop tool, worm, EDC21, 007, Prince большой и mini, Tubики, Convoy S2+, S3, TrustFire mini-01, форумный наключник, М43, MF01, Skilhunt H02,H03, DQG Spy и 18650, БН-1-003
