Хочу подружить шуруповерт и литий. Часть 4.

KOCMOHABT · 20.03.2016, 02:54

Цитата:

Сообщение от =hairs= :

то есть трёхканальная сразу?

не трехканальная, а повышеной мощности в три раза, масштабируемая т.е.
так как она прекрасно каскадируется
TP4056-4.2V-3A, 1 минута поиска по тегу "4056"

тык юсб на 2s

юсб на 3S Без CC, что вам не помеха, можно найти и с СС

степдавн чарджер на ТР5100

USB - 3S чуток подшаманить и можно сделать заявленные 12.6

KOCMOHABT · 20.03.2016, 03:26

Цитата:

Сообщение от ceramic :

Блесните знаниями!

сори за неуча

Maksym · 20.03.2016, 03:44

Цитата:

Сообщение от Moty :

пружинки нагрелись и расплавили термоклей

Что и требовалось доказать

.

Цитата:

Сообщение от Moty :

батареи не нагрелись

Но вы же их не пробовали заряжать током из расчета номинальный ток * к-во банок. К тому же силовые банки нормально штатно выдерживают заряд большим током (те же НЕ2 по даташиту 4 ампера берут).

Цитата:

Сообщение от Moty :

Но это, как бы, самый плохой вариант.

Самый плохой вариант когда у вас в холдере 3 батареи заряжены, 1 разряжена, а вы дали зарядный ток из расчета номинал * к-во банок, т.е. 16 ампер. И все эти амперы пошли в одну банку.... ибо другие оказались заряжены.
Конечно вряд ли кто 16 А будет заряжать, но т.к. я использовал обычные китайские аккумуляторы то для них даже 4А зарядный ток был уже ого-го (т.к. пошел не распределяться на 4 банки равномерно, а весь в одну).

Ivan Baturin · 20.03.2016, 05:46

Цитата:

Сообщение от Maksym :

Осмелюсь предположить что проблема в разбалансе балансира. Для того же аймакса разница напряжений по каналам легко может доходить до 0,05 В - это явно на порядки более сильный разброс, чем при запараллеливании аккумуляторов, когда они выравниваются до 7 знака после запятой по напряжению. Т.е. после аймакса батарея получается все же слегка разбалансированной.
А речь как раз шла что после заряда с балансиром (который слегка разбалансирует сборку) заряжать уже без балансира не получится, т.к. разбег сохраняется. Как-то так. А не что балансир прям убивает банки - нет, не убивает.

Ну в принципе, в чем проблема 0.05В разброса? Каждый раз заряжаем с балансировкой. Ничего никуда не разъезжается со временем. А сама по себе разница 0.05 не приведет ни к каким печальным последствиям при разрядке. Ну и надо будет проверить при возможности другими измерительными приборами насколько равные напряжения на банках после зарядки. Может там и нет 0.05 В разброса...
Если бы не было компактных недорогих балансиров типа DC-4S было бы понятно в чем проблема - изредка заряжаем с балансировкой, а остальное время - без. Так модельщики и живут - им в поле надо максимально быструю зарядку без всякой балансировки. А дома - сбалансировать паки не торопясь.
Для шуров - это скорее всего будет избыточно по цене (разве что imax или аналог уже есть).

Maksym · 20.03.2016, 09:42

Цитата:

Сообщение от Ivan Baturin :

Ну в принципе, в чем проблема 0.05В разброса? Каждый раз заряжаем с балансировкой.

Сами задали вопрос, сами ответили

. Проблема в постоянной зарядке только с балансиром.

=hairs= · 20.03.2016, 23:55

Цитата:

Сообщение от KOCMOHABT :

степдавн чарджер на ТР5100

вот эта платка очень меня заинтересовала
(я правда не понял зачем там ипхон упомянут))))
ещё бы описание нормальное нарыть... у всех продавцов оно на картинке, в переводчик загнать не могу, и понимаю с пятого на десятое...

KOCMOHABT · 21.03.2016, 01:11

Цитата:

Сообщение от =hairs= :

зачем там ипхон упомянут

что бы лучше искалось

Цитата:

Сообщение от =hairs= :

ещё бы описание нормальное нарыть...

подаешь 9, 13 или 16 вольт и заряжаешь 1, 2 или 3 банки
макс ток заряда 2А, устанавливаешь резистором (паять) а так же перемычками устанавливается режим 1, 2 или 3 банки
профит

=hairs= · 21.03.2016, 01:29

Цитата:

Сообщение от KOCMOHABT :

подаешь 9, 13 или 16 вольт

прям вот ровно устанавливать? без вариаций?

Цитата:

Сообщение от KOCMOHABT :

макс ток заряда 2А, устанавливаешь резистором (паять)

фигня. 2 и не нужно. 1 вполне хватит.

Цитата:

Сообщение от KOCMOHABT :

так же перемычками устанавливается режим 1, 2 или 3 банки
профит

и CC/CV обеспечено?

KOCMOHABT · 21.03.2016, 01:38

Цитата:

Сообщение от =hairs= :

прям вот ровно устанавливать? без вариаций?

от 4.5 до 20 В, я привел макс значения, для 3S макс ток 1A заряда, учитывай что БП должен быть мощнее, ибо КПД ни кто не отменял. 12.6В х 1А х 120%, БП около 15-20 вт, поидее напряжение 15-16
Напряжение Бп должно быть больше напряжения зарядки, это StepDown
по умолчанию там впаян резистор на 2А, при 3S на таком токе она перегревается, ребята из YZX рекомендуют ставить даже при 1-1.5А маленький радиатор
формула расчета тока: сопротивление резистора = 0.025 / ток зарядки

Цитата:

Сообщение от =hairs= :

CC/CV обеспечено?

да, это чардж модуль для лития, так и таймаут по зарядке 12 часов

я покупал у этого продавца, (другие платы) отправка и доставка быстрая

ЗЫ
только какой тостремный этот модуль, одни пишут, 1-2, другие 1-2-3, а в даташите 1-2, но питание до 18В, видно 3ы недокументированная функция, либо чип TP5200но на него даташита я не нашел

ilyasov1 · 21.03.2016, 07:29

почти offtop - не могу выбрать акки(

dvk99 · 21.03.2016, 10:43

Цитата:

Сообщение от ilyasov1 :

LG IMR18650-HE2 за 2,85 евро

Лучшие из этого списка, были сравнения.
Если очень важна емкость и не жаль денег, то HG2.

=hairs= · 21.03.2016, 12:36

Цитата:

Сообщение от KOCMOHABT :

по умолчанию там впаян резистор на 2А, при 3S на таком токе она перегревается,

"она" - это кто? плата или резистор?)))

Цитата:

Сообщение от KOCMOHABT :

ребята из YZX рекомендуют ставить даже при 1-1.5А маленький радиатор

откуда ребята?))) можно ссылки на их рекомендации?
маленький радиатор приколхозить (только на какой компонент?) - не проблема. их есть у меня.

Цитата:

Сообщение от KOCMOHABT :

от 4.5 до 20 В, я привел макс значения, для 3S макс ток 1A заряда, учитывай что БП должен быть мощнее, ибо КПД ни кто не отменял. 12.6В х 1А х 120%, БП около 15-20 вт, поидее напряжение 15-16

то есть у этой платы выходная напруга ещё и плавает, если плавает входная? понятно что на входе должно быть больше.
просто возникает вопрос использования полученной после перепаковки акб, с разными ЗУ. у меня на руках одно, а у человека немного другое.
хотелось бы выставить выходное один раз и не париться. и знать что выходное значение никуда не уплыло. у меня ЗУ выдаёт 18 вольт, а вот у пользователя 24 (хоть на нём и написано 15v 400ma)...хотя от 24-х платке может и поплохеть, если заявлено "4,5 - 20"... но я ж могу и в его ЗУ 7818 внедрить.

Цитата:

Сообщение от KOCMOHABT :

только какой тостремный этот модуль, одни пишут, 1-2, другие 1-2-3, а в даташите 1-2, но питание до 18В, видно 3ы недокументированная функция, либо чип TP5200но на него даташита я не нашел

то есть модуль ещё лично ручками не изучен?
придётся самому заказать и поизучать.

Maksym · 21.03.2016, 12:40

Цитата:

Сообщение от dvk99 :

Лучшие из этого списка, были сравнения.

А НЕ4 хуже?

KOCMOHABT · 21.03.2016, 12:47

Цитата:

Сообщение от =hairs= :

"она" - это кто? плата или резистор?)))

кто женского рода? про ту и говорят...

Цитата:

Сообщение от =hairs= :

откуда ребята?))) можно ссылки на их рекомендации?

тык

Цитата:

Сообщение от =hairs= :

только на какой компонент?

там, у ребят, есть термальная фотка нагрева

Цитата:

Сообщение от =hairs= :

выходная напруга ещё и плавает, если плавает входная?

в каком смысле????? а подумать? чип обеспечивает зарядку лития по CC CV... и питаетсяот напряжения, которое должно быть выше чем напряжения заряда.... а также насраивает и капельный заряд, да и отсечка по времени, а не тупая понижайка. ох. РТФМ.

Цитата:

Сообщение от =hairs= :

то есть модуль ещё лично ручками не изучен?

неа, некуда применять

dvk99 · 21.03.2016, 13:43

Цитата:

Сообщение от Maksym :

А НЕ4 хуже?

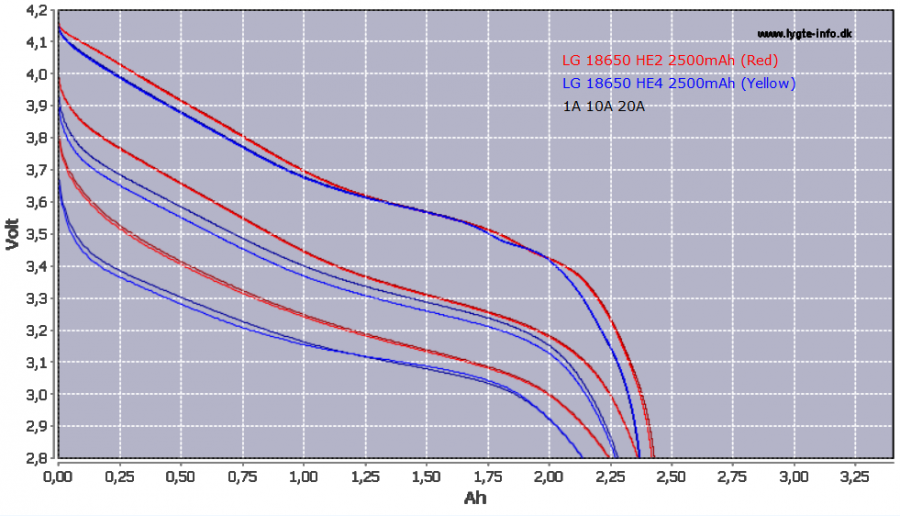

Чуть-чуть, на больших токах:

=hairs= · 22.03.2016, 10:06

Цитата:

Сообщение от KOCMOHABT :

я покупал у этого продавца, (другие платы) отправка и доставка быстрая

cдаётся мне что вот эта плата с успехом её заменит. если место позволяет

KOCMOHABT · 22.03.2016, 10:09

Цитата:

Сообщение от =hairs= :

эта плата

тупая понижайка

но с СС и не более

sashik · 22.03.2016, 11:16

Цитата:

Сообщение от dvk99 :

пп 2-8 заменил установкой LiPo 4S, уже два года живет и работает, все провода штатные, ничего не паял, просто вывел из корпуса. Аймакс стоит стационарно, все время чего-то заряжать надо. У меня все это было, так что частный случай.
Сейчас появился второй шурик на 12В, купленный за 500руб. Хотел как-то по-другому сделать, платку в корпус батареи, платку с крутилками в зарядник. Даже заказал уже. Потом подумал, что изредка это балансировать придется, или платку балансира задорого, да и плату защиты проверять надо. Лень, дырку в корпусе батареи, 3S туда и все.
HG2, HE2 - в шурик? Вот уж хрен, слишком жирно, есть куда применять. Для ответственных задач, проф. применений лучше не жадничать и купить какую-нибудь макиту с литием заводским.

Собирая позавчера сборку из 18650 банок случайно засверлил корпус насквозь и вонзил в одну из банок

Батарея пшыкнула, пошел несильный и не особо едкий, но все же дым, батарея стала нагреваться...
Быстро откусил ее от пака, завернул в фольгу, бегом вынес на улицу...
Еще раз перекрестился, что использовал банки ли-ион, а не мягкие модельные липольки

... Нахрен ваши "лень... купил и вставил...зачем банки?". Мне здоровье дороже!!! Спасибо изобретателям ли-йон банок!!

sashik · 22.03.2016, 11:24

Цитата:

Сообщение от Djo :

так это... а от авто АКБ никто не приваривает никель? вроде нормально получается, пара секунд и все тонко и красиво и быстро. для домашних условий номальная контактная сварка.

А вот про это можно поподробнее?
Я уже всерьез стал задумываться об изготовлении / покупке готового сваривателя батареек. А как можно от авто-АКБ сделать аналогичное, там же токи под 100A нужны, если не ошибаюсь?

=hairs= · 22.03.2016, 12:01

Цитата:

Сообщение от KOCMOHABT :

тупая понижайка

но с СС и не более

ну да. так они, ей подобные (раз, два, три), все такие.
единственное преимущество этой - заявленный автостоп. но данных о использовании этих маленьких девайсов я пока не встречал.
