[DanCom]

 Сообщение от ceramic :

Я же писал:
Цитата:
 Сообщение от ceramic :
полевик защиты от переполюсовки

Теперь многое понял. Спасибо за наводку.

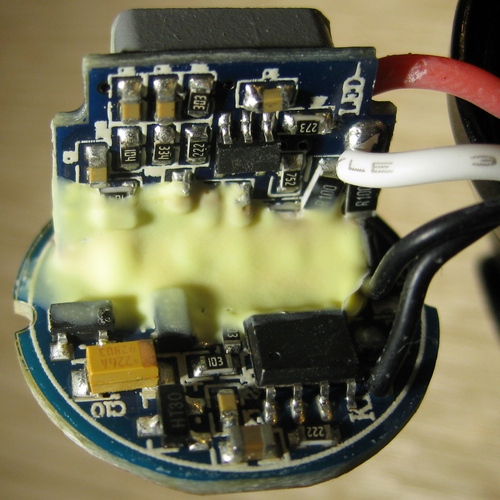

Итого, что мы имеем. А имеем мы серьезный косяк завода. Итак на фото ниже мой драйвер, расположенный в голове, как он там стоит с завода:

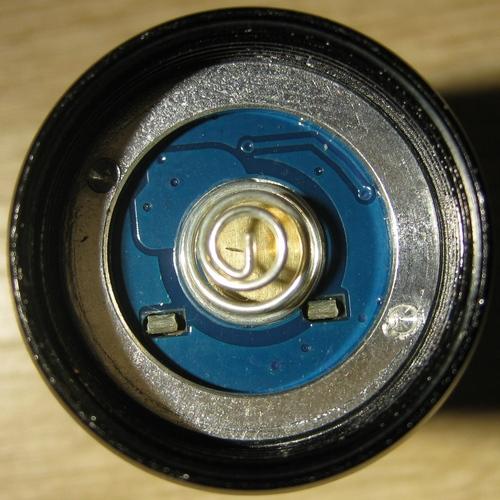

А здесь мы видим закрученное с завода кольцо, которое подает нам минус АКБ с корпуса фонаря.

Внешнее желтое кольцо на драйвере это минус с резьбового колечка (потому у многих фонари и не работаю, если оно не дотянуто). Оно подключается к стоку полевика защиты, как на этом фото из ссылки форумчанина ceramic выше. А в синий кружок обведен общий минус платы, но уже после защиты от переполюсовки - исток полевика на картинке по ссылке. Таким образом наглядно видно, что из-за кривого расположения минусового вывода на плате защита от переполюсовки просто не работает, она закорочена. И в случае, как у меня, когда перепутана полярность, плата просто выйдет и строя.
Как исправить? Здесь надо думать...На мой взгляд, надо либо подложить на этот минусовой наплыв припоя какой-нибудь изолятор (да хоть кусочек картона или слюдянитовой ленты или лакоткани пару слоев), чтобы изолировать его от кольца, либо пометив это место на затянутом кольце, открутить его и чуть подпилить (утончить с внутренней стороны), чтобы кольцо не касалось минусового вывода платы после защиты.

ВСЕМ советую проверить у себя и призадуматься! Ну а я пошел дальше ремонтировать свой сгоревший от переполюсовки драйвер.

[ceramic]

 Сообщение от DanCom :

на фото ниже мой драйвер

Какая-то новая версия драйвера. Вроде такая еще не попадалась.
Решили прочнее закрепить поперечную плату. Очень неудачное решение.
А можно с обратной стороны подробные фотки плат? (может еще чего поменяли)

[akademik-35]

Я немного не понял,поясните плиз! У меня драйвер выглядит как на этом фото-https://forum.fonarevka.ru/attachment.php?attachmentid=149519&d=1444972572. Т.е. двух точек припоя нет на плате. Это значит нет защиты от переплюсовки?

[DanCom]

 Сообщение от ceramic :

Попробуйте отключить 3-ю ногу понижайки от боковой платы и посадить ее на землю (на 2-ю ногу, или, что-бы совсем правильно, на токозадающие резисторы -- на минус светодиода), а 1-ю замкнуть с 5-й -- исправная понижайка с исправным полевиком должно давать ток по максимуму (защиту блока питания настройте до 1-2А).

Попробовал. Фонарик включается без кнопки сразу при подаче питания , на смену режимов не реагирует. Дальше как и когда замыкал 2-3-ю ноги. Потребление 30 мА, осциллограмма та же, импульсы 1-2% , только частота в два раза выше (400гц, а не 250 как обычно).

 Сообщение от ceramic :

Проверить полевик защиты от переполюсовки. Можно, на время проверки, его просто исключить -- со стороны пружины замкнуть внешнее кольцо со средним полукольцом.

Замкнул накоротко. Но судя по тому, что у меня резьбовым кольцом было и так замкнуто, когда переполюсовал, то он выжил, просто не отработал.

 Сообщение от akademik-35 :

Это значит нет защиты от переплюсовки?

Это значит, что у Вас другая версия драйвера, не подверженная этой проблеме. В этой версии поперечную плату вывели двумя ножками в дырочки на основную плату и припаяли для пущей жесткости.а на этих ножках сидит минус платы.

[DanCom]

 Сообщение от ceramic :

А можно с обратной стороны подробные фотки плат? (может еще чего поменяли)

Кроме сгоревших в труху конденсатора и полевика р-канал ничего не менял.
Сейчас сделаю фото попробую
Питание МК- 3,05 В

[ceramic]

 Сообщение от akademik-35 :

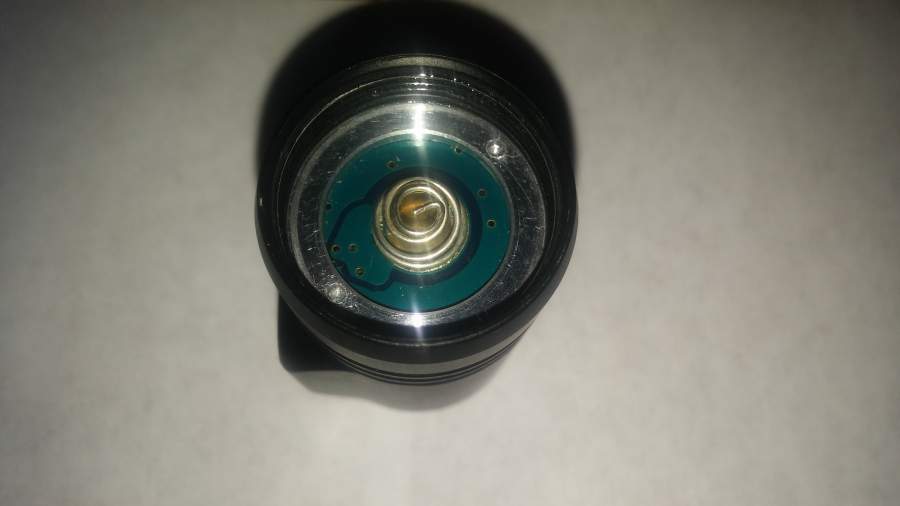

Я немного не понял,поясните плиз! У меня драйвер выглядит как на этом фото-https://forum.fonarevka.ru/attachment.php?attachmentid=149519&d=1444972572.

Судя по этой фотке и фотке от DanCom -- прижимное кольцо стали ставить немного другое, возможно без фаски. Раньше кольцо не выходило за пределы "батарейного минуса".

 Сообщение от akademik-35 :

Т.е. двух точек припоя нет на плате. Это значит нет защиты от переплюсовки?

На драйвере -- есть. Но прижимное кольцо коротит минус с батареи по каплям припоя на переходных отверстиях, т.е. защита не работает. Надо снимать фаску на кольце.

 Сообщение от DanCom :

Фонарик включается без кнопки сразу при подаче питания , на смену режимов не реагирует.

Так и должно быть.

 Сообщение от DanCom :

Потребление 30 мА

Очень мало.
Если токозадающие резисторы целые (могли выгореть при переполюсовке), то понижайка скорее всего все таки накрылась.
Надо либо драйвер новый искать (как вариант -- прошивать народник или заказывать импульсник у Tamagotchi), либо искать, что это именно за понижайка стоит (это интереснее ИМНО, но потребует времени -- в таком корпусе понижаек немало).

 Сообщение от DanCom :

Кроме сгоревших в труху конденсатора и полевика р-канал ничего не менял.

Я имел в виду производителя.

[DanCom]

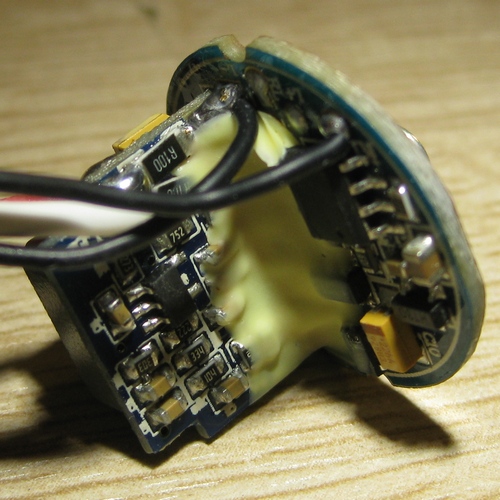

Фото драйвера сделал. В посте выше.

 Сообщение от ceramic :

Судя по этой фотке и фотке от DanCom -- прижимное кольцо стали ставить немного другое, возможно без фаски. Раньше кольцо не выходило за пределы "батарейного минуса"

мое кольцо такое.

 Сообщение от ceramic :

Если токозадающие резисторы целые

целые. Проверял. Миллиомметра нет, но мультиметр показывает 0,1 Ом (сопротивление щупов)

 Сообщение от ceramic :

что это именно за понижайка стоит

а хоть примерно, для примера можно пару моделей? Хоть знать в какой степи искать, я вообще похожего по назначению ничего по моей маркировке не нашел

[ceramic]

 Сообщение от DanCom :

Хоть знать в какой степи искать, я вообще похожего по назначению ничего по моей маркировке не нашел

Маркировка иногда вообще ни чего особо полезного не говорит.
Поиск -- штука творческая.
Искать что-то типа " sot23-5 dc/dc down with external switch converter "

[Garrik]

Это реально косяк производителя.
Проверил DS16, DS21, H02, H02R. На ВСЕХ короткое на прижимное кольцо. Сделал фаски, теперь нормуль.

[Ходэн]

Однако. Пригляделся к своему - то же самое.

[DanCom]

Написал производителю, посмотрим, что ответит

[Алексей Михайлович]

 Сообщение от DanCom :

А здесь мы видим закрученное с завода кольцо, которое

Заглянул в свой Н02, такая же картина...

[Zexx]

На старых драйверах такой проблемы нет.

[nesedoj]

Да, покупал год назад где-то, с новыми режимами, но выглядит как фото выше.

[barena]

Сейчас фонари идут с драйвером без указанной выше проблемы.
Наверное, кроме изменения дизайна упаковки изменилась и конструкция драйвера.

[DanCom]

 Сообщение от barena :

Наверное, кроме изменения дизайна упаковки изменилась и конструкция драйвера.

А вы можете сфотографировать плату драйвера покрупнее? И в новой версии звезда прикручена к радиатору? У меня просто сидит на термопасте, прижатая линзой

[barena]

DanCom
Звезда не прикручена.

[Алексей Михайлович]

 Сообщение от DanCom :

либо пометив это место на затянутом кольце, открутить его и чуть подпилить (утончить с внутренней стороны), чтобы кольцо не касалось минусового вывода платы после защиты

Взял надфиль и сточил часть кольца изнутри. Делать фаску не вариант. Пришлось сточить 1,5 мм в месте касания припоя с кольцом, сточил дугу градусов 15 с плавным переходом. Теперь есть видимый разрыв. Так оно как- то спокойней)))
Как вариант вообще новое кольцо выточить, увеличив внутренний диаметр на 2,5-3 мм.

[Алексей Михайлович]

 Сообщение от barena :

изменилась и конструкция драйвера

больше не тыкают паяльником куда не надо)))

[DanCom]

 Сообщение от Алексей Михайлович :

больше не тыкают паяльником куда не надо)))

скорее рекламациями замучили и гарантийные ремонты, наверно пришлось целые партии вернуть на завод
