Проект фонарика Искра-1

Enn · 17.07.2014, 10:05

Вот тут ещё вариант клипсы fnksb выкладывал.

Svetogor · 17.07.2014, 17:45

На хвост может тоже есть смысл два коечка поставить, смотрю впереди второе появилось.

Сашкас · 18.07.2014, 11:12

Цитата:

Сообщение от Svetogor :

На хвост может тоже есть смысл два коечка поставить, смотрю впереди второе появилось.

Можно, но в идеале хвост сразу закрутить на герметик и не трогать.

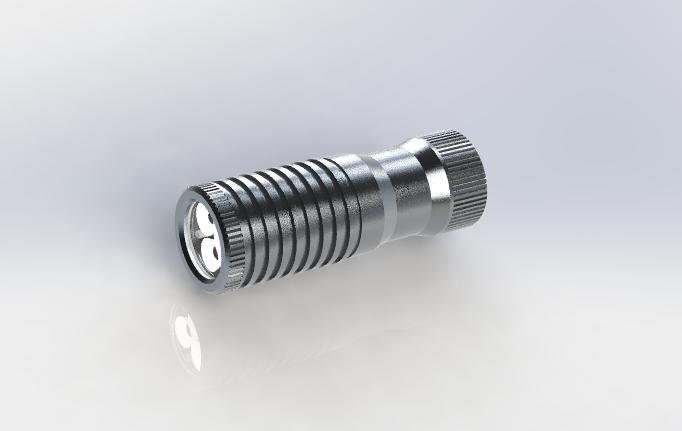

Уменьшил первую модель для 18650 до 4х деталей, стоимость должна получиться ниже, но во внешнем виде стало чего то не хватать...

Я тут подумал, а может лучше сделать на 26650 4х xpg2 и линейнике на 4А? Длина та же, батарейный отсек встанет вровень с радиатором.

jakovjashin · 18.07.2014, 11:39

А есть ли смысл

Цитата:

Сообщение от Сашкас :

4х xpg2

прекрасно лезут в соларфорс с дешевым и не самым плохим корпусом.

Цитата:

Сообщение от Сашкас :

26650

- совсем не карманный вариант.

Сашкас · 19.07.2014, 17:26

Цитата:

Сообщение от jakovjashin :

26650 - совсем не карманный вариант.

18650 я бы тоже не назвал карманным, ну да ладно)

Искра -1 вер.2 в разборе и разрез с батарейными отсеками на 18650 и 18500 + Искра 1м на 18350.

vitali · 19.07.2014, 17:45

в разборе, шайба поджимающая резинку кнопки не на своем месте.

Сашкас · 19.07.2014, 18:00

Цитата:

Сообщение от vitali :

в разборе, шайба поджимающая резинку кнопки не на своем месте.

Да, промахнулся маленько

С батарейным отсеком на 18350 первая искра смотрится как то несуразно.

Жду замечаний, 25го отдам на осмечивание.

vitali · 19.07.2014, 18:28

пару ребер у радиатора убрать и будет симпотичнее, на мелких акумах сильно крутое охлаждение не надо, они садятся быстрее чем фонарь разогреется до критической температуры, а ну и голова с накаткой как на картинке смотрится получше.

gukase · 19.07.2014, 18:34

vitali, на приведенном фото вариант с безелем и кнопкой другой конструкции, как я понял

Sergio · 19.07.2014, 18:45

Продаваться то будет? Выглядит интересно.

Сашкас · 19.07.2014, 20:07

Цитата:

Сообщение от vitali :

пару ребер у радиатора убрать и будет симпотичнее

Дело вкуса, можно и так)

Цитата:

Сообщение от gukase :

vitali, на приведенном фото вариант с безелем и кнопкой другой конструкции, как я понял

Не совсем так. Это упрощенный вариант первой модели на фото в начале темы. В нем нет безеля и дополнительной втулки для кнопки, благодаря чему возможно будет снижена себестоимость. Резьба везде совместима, другое дело, что с большим радиатором фонарик хорошо смотрится с батарейными отсеками на 18650 и 18500. С 18350 большой радиатор уже сильно выделяется, поэтому корпус был сделан меньше.

Цитата:

Сообщение от Sergio :

Продаваться то будет? Выглядит интересно.

Я скоро отдам чертежи на расчет стоимости, потом можно будет устроить опрос и узнать количество желающих, если наберется на минимальную партию, то почему бы и нет)

Sergio · 20.07.2014, 07:08

Какая ожидается минимальная партия?

Сашкас · 20.07.2014, 07:28

Цитата:

Сообщение от Sergio :

Какая ожидается минимальная партия?

Чем больше партия - тем дешевле. Минимальный заказ за который вообще возьмутся -25шт.

Sergio · 20.07.2014, 08:22

Цитата:

Сообщение от Сашкас :

Минимальный заказ за который вообще возьмутся -25шт.

Тогда думается проект реальный.

dsche · 20.07.2014, 10:01

И всё же – почему вы ограничиваете себя триплом?

Потому что так сделал Lux-RC?

Квад ненамного больше, но позволяет собрать либо более эффективную, либо более мощную конфигурацию.

Сашкас · 20.07.2014, 15:25

Цитата:

Сообщение от dsche :

И всё же – почему вы ограничиваете себя триплом?

Потому что так сделал Lux-RC?

Квад ненамного больше, но позволяет собрать либо более эффективную, либо более мощную конфигурацию.

Я только за) Были мысли сделать корпус под 4xpg2 и один 26650, но сразу возникает вопрос как запитывать светики. Силовая кнопка при таком токе наверное отпадает. Да и к такой игрушке наверное грех не сделать световой индикатор и прочии плюшки.

dsche · 20.07.2014, 15:41

Цитата:

Сообщение от Сашкас :

как запитывать светики

Ну лично я три варианта знаю. Проблем вообще не вижу.

А вот 26650 не нужен. Ёмкость больше на пол-шишечки, а размер уже некомфортный. Современные 18650 вполне справляются с тем и эти.

vitali · 20.07.2014, 21:17

я б вобще мелкий под один светик делал, понту от многосвета на 5ть минут.
вроде как три размера акума планируется, почему б не сделать и три варианта диодов, мелкий на одном, средний на трех, ну и большой на четырех.

Псевдоним · 20.07.2014, 21:55

vitali, для одного диода нужен рефлектор или тир, которые более длинный, чем трипло-квадо оптика. Увеличивается общая длина фонаря, а тут концепт небольшого корпуса

vitali · 20.07.2014, 22:06

нда с рефлектором залом однако, но неужто тира коротенького нету, мелкий то и не должен быть мега дальнобоем.
