Обзор фонаря СГГ-5М.05

Светильник головной аккумуляторный с герметичной батареей СГГ.5М.05 применяется как надежный источник индивидуального освещения в сложных и опасных условиях угольных шахт, нефтегазодобывающих и перерабатывающих производств, а также во взрывоопасных зонах помещений и наружных установок.

Светильник СГГ.5М.05 широко используется в химической и пищевой промышленности, жилищно-коммунальными и газовыми службами городских хозяйств, службами канализации и теплосети.

Светильник имеет два режима работы - рабочий и аварийный с уменьшенным расходом энергии.

Продолжительность непрерывного горения лампы в рабочем режиме - не менее 10 часов. Простота обслуживания светильника достигается применением герметичной никель-кадмиевой батареи. Быстрое и удобное подключение светильника к зарядной станции "Заряд-2" обеспечивает специальное устройство, размещенное в корпусе фары. Заряд батареи светильника СГД.5М.05 также можно осуществить с помощью устройства ИЗУ-1М и БЗТ.

Технические характеристики:

Световой поток: 30 люмен
КПД, %, не менее: 62.5
Номинальное напряжение, В: 3.6
Источник питания: Батарея 3НКГК-11Д-У5
Источник света: Лампа Р3.75-1+0.5
Защита от токов короткого замыкания: Предохранитель для шахтных светильников ТУ12.44.600.78
Габаритные размеры, мм: 182 х 152 х 75
Масса, кг, не более: 2.1

Итак, начнем..

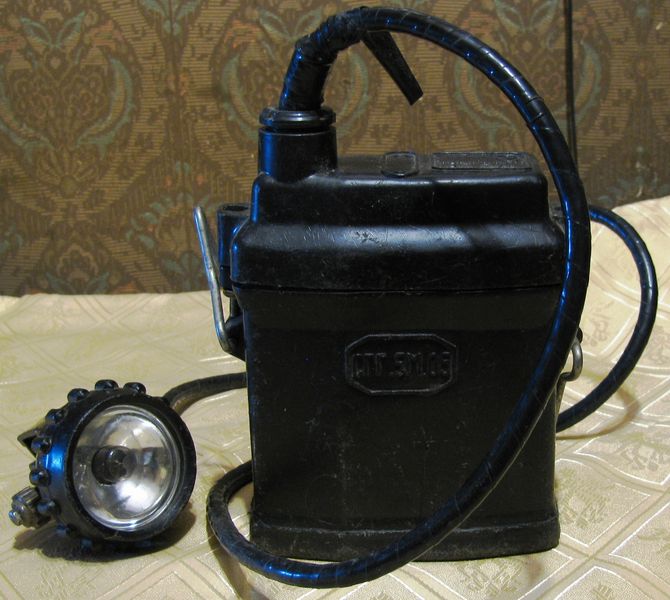

Общий вид фонаря

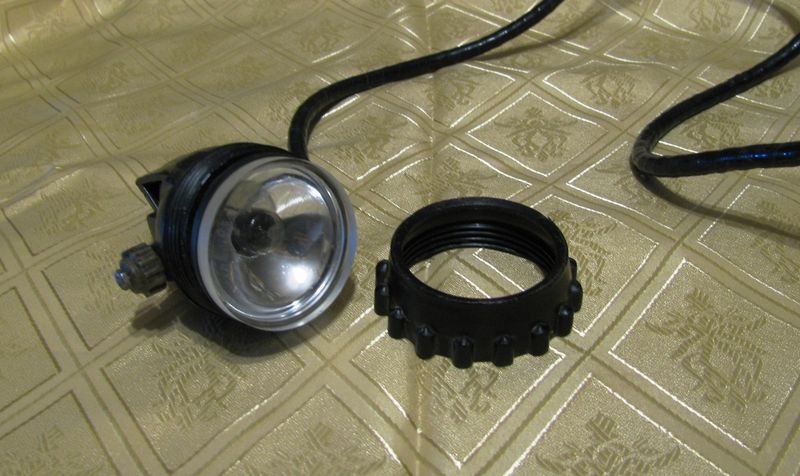

Голова фонаря со снятым крепежным кольцом



Голова фонаря. Общий вид в разборе.

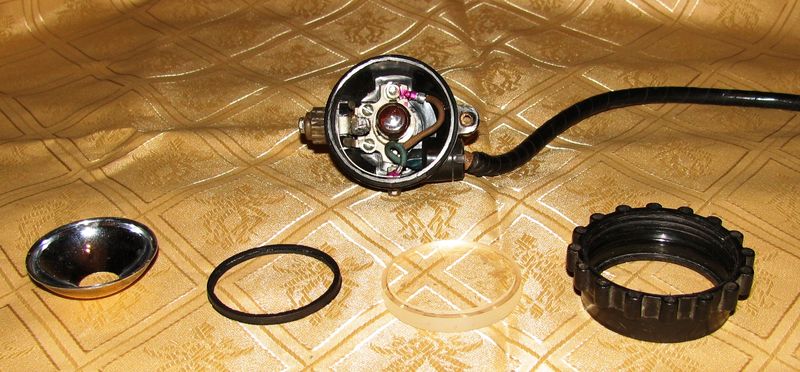

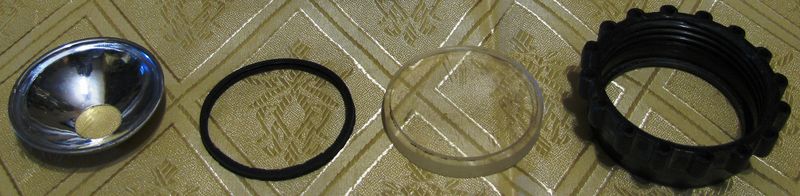

Голова фонаря (слева-направо): отражатель, уплотнительное резиновой кольцо обеспечивающее герметизацию стыков, пластиковый защитный фильтр, крепежное кольцо.

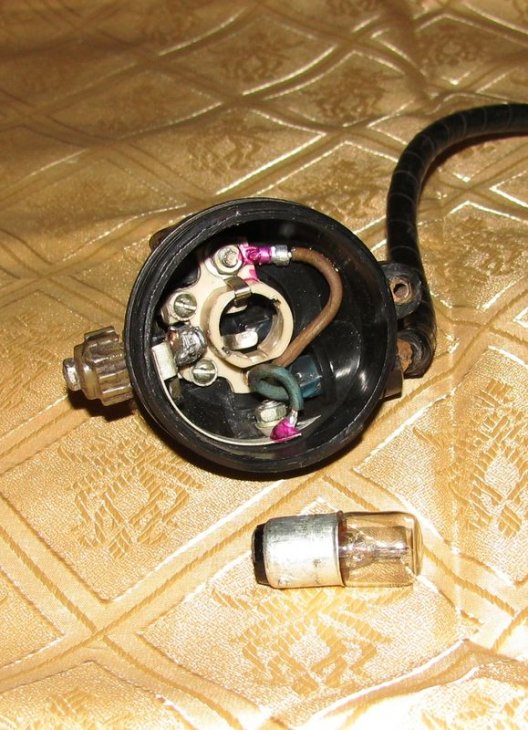

Электрика головы фонаря. Переключатель слева, включает-выключает фонарь, а также служит для переключения режимов фонаря: Основной/Аварийный

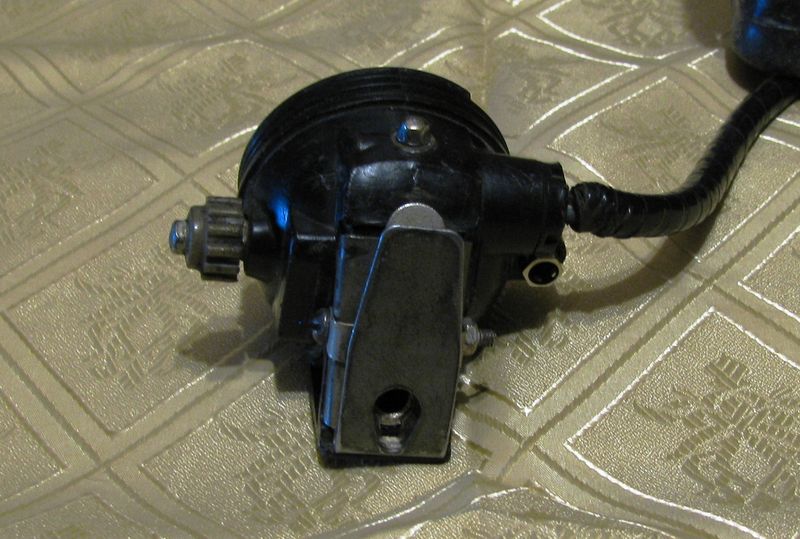

Крепежная клипса с гнездом для установки головы на зарядную станцию. Подчеркну, все подобные фонари заряжаются через голову посредством крепления головы на зарядном устройстве.



Само зарядное устройство

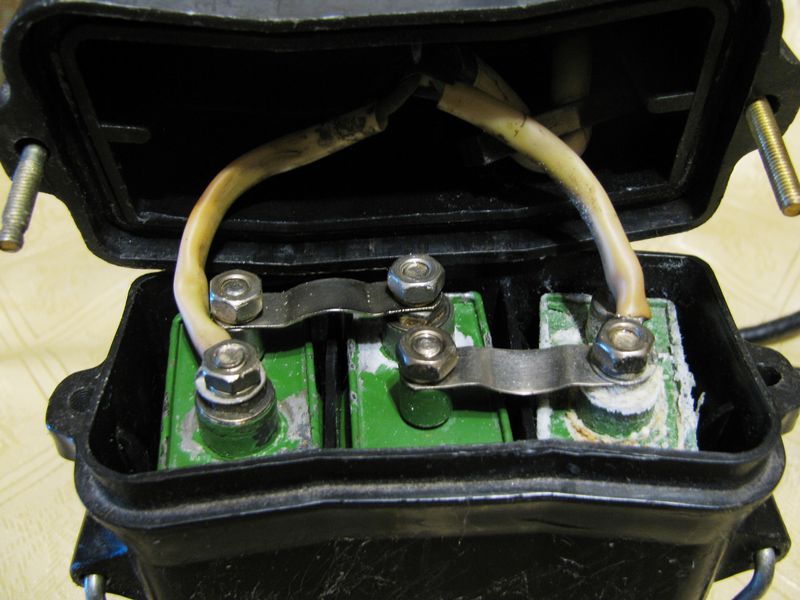

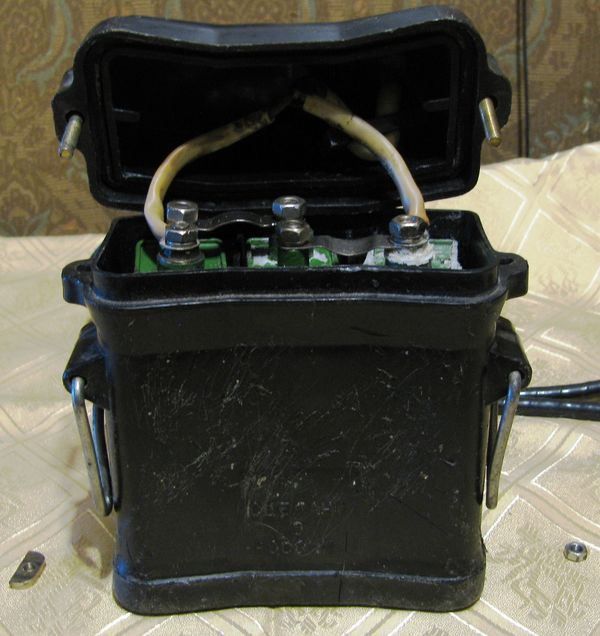

Аккумуляторный блок






Выводы:
Отличный фонарь. Светит хорошо и относительно далеко. Реальное время работы фонаря до 8 часов. В основном, до сих пор состоит на службе у сотрудников метрополитена.



Дополняйте, критикуйте, предлагайте варианты по переделке.

[Wolfsangel]

Вроде подобными пользовались шахтёры в Эстонии, при добыче сланцев. Весьма хвалили за надёжность. Только с зарядкой другой
Ещё вроде как в касках был специальный вырез для крепления лампы (но тут я не точно знаю, может это у всех касок такое есть), в котором и происходило фиксирование на защёлку.

[Admin]

То, что у меня в обзоре - это ИЗУ (индивидуальное зарядное устройство), а в производственных масштабах используют зарядную станцию на несколько десятков канагонов. Надежность данных устройств действительно на высоте. Единственное, что может с ним случиться, так это перегореть лампочка и то, это бывает очень редко.

[linuxoid]

Я имел честь поработать с этой коногонкой в угольной шахте. Вещь хорошая, надежная, но жутко неудобная: тяжелий батарейний отсек (7 часов с ним на поясе это еще то), ельзя изменять угол наклона фонаря. Впрочем, в союзе умели делать вещи жутко надежные, но крайне неудобные.

[luxeon]

Интересно а лампочки к таким фонарям можно где то купить? А то есть 3 фонаря и не работает либо ближний свет либо дальний.

[Admin]

 Сообщение от luxeon :

Интересно а лампочки к таким фонарям можно где то купить? А то есть 3 фонаря и не работает либо ближний свет либо дальний.

С Вашего позволения внесу некоторые корректировки в понятия. Основное назначение переключателя и двухнитиевой лампы у шахтных фонарей типа СГГ - рабочее и аварийное, нежели ближний и дальний свет. Наличие двухнитевой лампы предусматривает возможность аварийного освещения при перегорании основной нити накаливания. На корпусе фары имеется переключатель для включения лампы фонаря и выбора режимов его работы: рабочего (ток лампы 1А) или аварийного (ток лампы 0,5А).

В СГГ и ему подобных светильниках используется двухнитевая лампа накаливания Р3,75-1+0,5 и подобные. Такие лампы на данный момент можно купить практически на любом радиорынке или магазинах типа "Чип и Дип".




Технические характеристики СГГ.5М.05 и СГГ.5-1М.05:

[027]

Дополню один момент. У этих фонарей были взрывобезопасные выключатели-крутилочки на налобной части. Плавная безискровая подача тока на лампу при включении-выключении. У меня был одно время такой, но я его, увы, кому-то подарил.

Респект за форум!

И сходу вопрос: возможен ли апгрейд фонаря шахтерского "Импульс", более известного как "Коногон"? Вот в выходные я его нашёл в деревне, и включил впервые за несколько лет... И он работает! Но там явно умирающие аккомуляторы и лампочка накаливания стоить, а вель если акумы обновить, поставить ядерный светодиод, то он сможет работать долго и очень долго... И ярко.

Вот он какой мой "коногон":


Открыта "фара":


А это аккумы.


Именно с этим коногоном я осваивал и московские подземелья, и Съянскую систему в далекие 90-ые (3 дня под землёй, и батарейка так и не села )

[Z00R]

Фонарь в целом неплох, но уже во многом не соответствует нынешним реалиям. Нопример в качестве налобного фонаря его можно использовать только совместно с каской, что далеко не всегда удобно. Как ручной фонарь неудобен, переключатель режимов не позволяет в экстренной ситуации резко выключить свет, это плохо. Также большой проблемой является большой и тяжёлый аккумулятор. Его ёмкость конечно же велика, но сейчас достижима с меньшими масса-габаритными характеристиками.
Но несмотря на все перечисленные недостатки изделие "Импульс" и в наши дни заслуживает внимания. Такой светильник незаменим например на объектах и предприятиях залогом нахождения на которых является полное сходство с персоналом. В данном случае фонарь используется в качестве ручного с подвешенным через плечо аккумулятором.
Таким образом наиболее целесообразным будет восстановление существующего фонаря, если будет нужно запчасти и аккумуляторы у меня есть, но батареи тоже не первой свежести. На худой конец их можно заказать в интернете в компании по продаже горного оборудования. Там этого добра навалом и по относительно вменяемым ценам.

 Сообщение от Z00R :

Фонарь в целом неплох, но уже во многом не соответствует нынешним реалиям. Нопример в качестве налобного фонаря его можно использовать только совместно с каской, что далеко не всегда удобно. Как ручной фонарь неудобен, переключатель режимов не позволяет в экстренной ситуации резко выключить свет, это плохо. Также большой проблемой является большой и тяжёлый аккумулятор. Его ёмкость конечно же велика, но сейчас достижима с меньшими масса-габаритными характеристиками.
Но несмотря на все перечисленные недостатки изделие "Импульс" и в наши дни заслуживает внимания. Такой светильник незаменим например на объектах и предприятиях залогом нахождения на которых является полное сходство с персоналом. В данном случае фонарь используется в качестве ручного с подвешенным через плечо аккумулятором.
Таким образом наиболее целесообразным будет восстановление существующего фонаря, если будет нужно запчасти и аккумуляторы у меня есть, но батареи тоже не первой свежести. На худой конец их можно заказать в интернете в компании по продаже горного оборудования. Там этого добра навалом и по относительно вменяемым ценам.

Не всё так (из практики).

Выключается сразу и просто, ибо сейчас там 2 режима: "Вкл." и "Выкл", запутаться сложно На фото виден ремень, который позволяет фаре держаться на башне и без каски. Собственно, так и юзался, а висел аккум при этом на разгрузочном ремне, с прочей сбруей. так что вполне удобно, светит долго, рук не занимает. Там не зря 2-я лампочка приторочена - лампочки живут значительно меньше, чем фонари... "Импульс" и его поды разрабатывался как и ФЭСО в то время, когда о лёгких и продвинутых налобниках, которые сейчас продаются за копейки на каждом углу, можно было даже не мечтать. И определённые трудности в эксплуатации этих кирпичей из прошлого всё же есть. Но у них, в особенности у шахтёрского, имеются определённые и плюсы, которые позволяют таким фонарям оставаться востребованными. Мы знаем, не по наслышке, что под землёй, хоть где - наличие света - самое главное. А тот же "Импульс" не только способен его долго и очень долго обеспечивать, но и ещё делать это очень надёжно - у конструкции огромный запас прочности - ни встреча лбом в карнизом, ни попадание под воду, ни падение на него на что-то твёрдое не способно вывести его из строя. Его очень сложно убить В отличие от современных светодиодных фонариков. Так что дело вовсе не в камуфляже под персонал обитаемого объекта Кстати, купить-то можно и новый (продают здесь), бесспорно, но это надо купить - привезти и кроме этого если речь идёт о камуфляже - то потёртый и видавший виды шахтёрский коногон привлекает значительно меньше внимания чем новый из коробочки, при близком контакте в особенности. Разумеется, если вы не в карнавальном костюме и с доской для сноуборда в руках



Единственное, на голове он без каски держится иначе, чем обычные налобники. Всевозможные резинки в этом случае не справляются - фара клюёт вниз и болтается при ходьбе - очень массивная. Что бы этого не было, использую широкий и плохогнущийся ремень, одевая всю конструкцию на голову как корону. Или лучше всего, как и положено - на головной убор, скрупулёзно предварительно отрегулировав. Это как раз таки недостаток в эксплуатации. Ещё один - габарит и вес. В сравнении с ФЭСО он меньше, и рук не занимает, но кирпич он и в подземелье - кирпич. Однако сложно представить ситуацию, когда брожение там будет постоянно с рюкзаком и кучей навешенного тяжёлого оборудования - обычно или где-то стоят базой в гроте и ходят радирально, или заброска не надолго. Насчёт спелеоработ - то карьера этого "Импульса" (тотго, что в деревне и на фото тут) - начиналась именно так - с ним была первая исследовательская группа свежесозданной спелео-секции МГУ которая впервые исследовала гигантские карсты на Кавказе.

Но это уже совсем офф...

[Admin]

 Сообщение от 202 :

Респект за форум!

И сходу вопрос: возможен ли апгрейд фонаря шахтерского "Импульс", более известного как "Коногон"? Вот в выходные я его нашёл в деревне, и включил впервые за несколько лет... И он работает! Но там явно умирающие аккомуляторы и лампочка накаливания стоить, а вель если акумы обновить, поставить ядерный светодиод, то он сможет работать долго и очень долго... И ярко.

Посмотрите тут Шахтерский фонарь. Вопрос по модификации.

 Сообщение от Admin :

Крепежная клипса с гнездом для установки головы на зарядную станцию. Подчеркну, все подобные фонари заряжаются через голову посредством крепления головы на зарядном устройстве.



Само зарядное устройство

сгг-5 - для него такое зарядное - штампую на работе на продажу.
Трансформатор на 20ват, на вторичке напряжение 11в. Ставишь диод Д242 и после диода лампочку шахтёрску, замыкаешь контакт на 1а и 0.5а и на аккумулятор + отматуешь обмотку на вторичке подбирая ток в пределах 800ма-950ма - при токе 1а почемуто банки греются и бывало раздувалися!
таких зарядок штук 25 точно зделал

[luxeon]

 Сообщение от Admin :

С Вашего позволения внесу некоторые корректировки в понятия.

Ну вы знаете паспорта у меня на сие изделие не было ни когда, а чисто субъективно один режим хорош для ближней работы, так как имеет большую область засветки и не сильно далеко "бьет", а второй сильно похож на дальний свет, имеет узкое пятно в темноте можно заглянуть метров на 50. И на счет лампочек, конечно вам хорошо рассуждать, вы посмотрите город у меня в профайле указан. В этой глухой деревне, где я живу только самолеты падают, да ночные клубы горят, ну то что тут везде грязь и бардак я уж рассказывать не буду, дак вот, про магазины чип и дип тут ни кто не слышал и не видел таких

[Admin]

 Сообщение от luxeon :

Ну вы знаете паспорта у меня на сие изделие не было ни когда, а чисто субъективно один режим хорош для ближней работы, так как имеет большую область засветки и не сильно далеко "бьет", а второй сильно похож на дальний свет, имеет узкое пятно в темноте можно заглянуть метров на 50. И на счет лампочек, конечно вам хорошо рассуждать, вы посмотрите город у меня в профайле указан. В этой глухой деревне, где я живу только самолеты падают, да ночные клубы горят, ну то что тут везде грязь и бардак я уж рассказывать не буду, дак вот, про магазины чип и дип тут ни кто не слышал и не видел таких

Вы спросили - я ответил.

Для того, чтобы понять что за лампочка и для чего у неё 2 нити, необязательно иметь под рукой паспорт. Двухнитиевые рудничные лампы - классика жанра.

Кроме того, если Вы пишете на форуме, логично предположить, что Вам доступен Интернет , соответственно, в интернете без каких либо проблем можно найти инструкцию на СГГ

luxeon, если Вы мне назовете конкретный город Вашего проживания я найду Вам место, где можно купить такие лампы! А вообще, в чем проблема заказать несколько рудничных лам по Интернету с доставкой?

Тоже имею два таких фонаря . Но проблема с щелочью для аккумулятора то ли ее мало , толи она переморожена . Короче фонарь гарит часа 3 и все=((( Как можно реанимировать щелочь в аккумуляторе и подскажите схему зарядки , которая использутся в заводских зарядниках??????

[Admin]

Вот она схема зарядника, выше народ выкладывал

[Admin]

 Сообщение от Незарегистрированный :

Тоже имею два таких фонаря . Но проблема с щелочью для аккумулятора то ли ее мало , толи она переморожена . Короче фонарь гарит часа 3 и все=((( Как можно реанимировать щелочь в аккумуляторе и подскажите схему зарядки , которая использутся в заводских зарядниках??????

Приобретите новые аккумуляторы и всех делов

В продаже аккумуляторы ни где не встречал=(((

[Admin]

В течение дня я назову модели аккумуляторов в современном исполнении, которые идентичны старым.

[Admin]

Начнемс

Для данного фонаря без проблем можно приобрести новый аккумулятор современного исполнения:



АККУМУЛЯТОР КСSL-11(НКГК-11Д-У5) и БАТАРЕЯ 3KCSL-11(3НКГК-11Д-У5)

Никель-кадмиевые герметичные аккумуляторы


Описание: Предназначены для питания шахтных головных светильников, типа СГГ5МО5, СГГ "Импульс", СГВ-2, СГВА-2, НГР, СМГВ, СВГ, СМС и др.

Работоспособны в любом положении, герметичны, взрывобезопасны и пожаробезопасны, устойчивы к воздействию изменения температуры окружающей среды от минус 60° до плюс 60°C. Полный средний ресурс аккумуляторов - не менее 800 циклов. Средний ресурс батарей - не менее 700 циклов.


АККУМУЛЯТОР КСSL-11(НКГК-11Д-У5) и БАТАРЕЯ 3KCSL-11(3НКГК-11Д-У5)

- Номинальная емкость, Ач 11.0; 11.0
- Среднее напряжение разряда, В 1.2; 3.6
- Номинальный ток разряда, А 1.0; 1.0
- Габаритные размеры:
- Длина, мм 50.0; 105.4
- Ширина, мм 34.5; 50.5
- Высота, мм 129.0; 131.0
- Масса, кг 0.44; 1.3

Могут использоваться для питания электрических и электронных приборов


АККУМУЛЯТОР KCSL-13(НКГК-13Д-У5) и БАТАРЕЯ 3KCSL-13(3НКГК-13Д-У5)

Обладают повышенной энергоемкостью, сохраняя габаритные размеры аккумулятора KCSL-11(НКГК-11Д-У5), расширенной областью применения (светильники с сигнализатором метана).

- Номинальная емкость, Ач 13.0; 13.0
- Среднее напряжение разряда, В 1.2; 3.6
- Габаритные размеры:
- Длина, мм 50.0; 105.4
- Ширина, мм 34.5; 50.5
- Высота, мм 129.0; 131.0
- Масса, кг 0.445; 1.45

Аккумуляторы и батареи работают только в длительном режиме разряда
