Небольшая переделка ACEBEAM, или конструктор "Три А"

Медветь · 19.03.2017, 12:28

..приехал новый фонарик Acebeam T21..

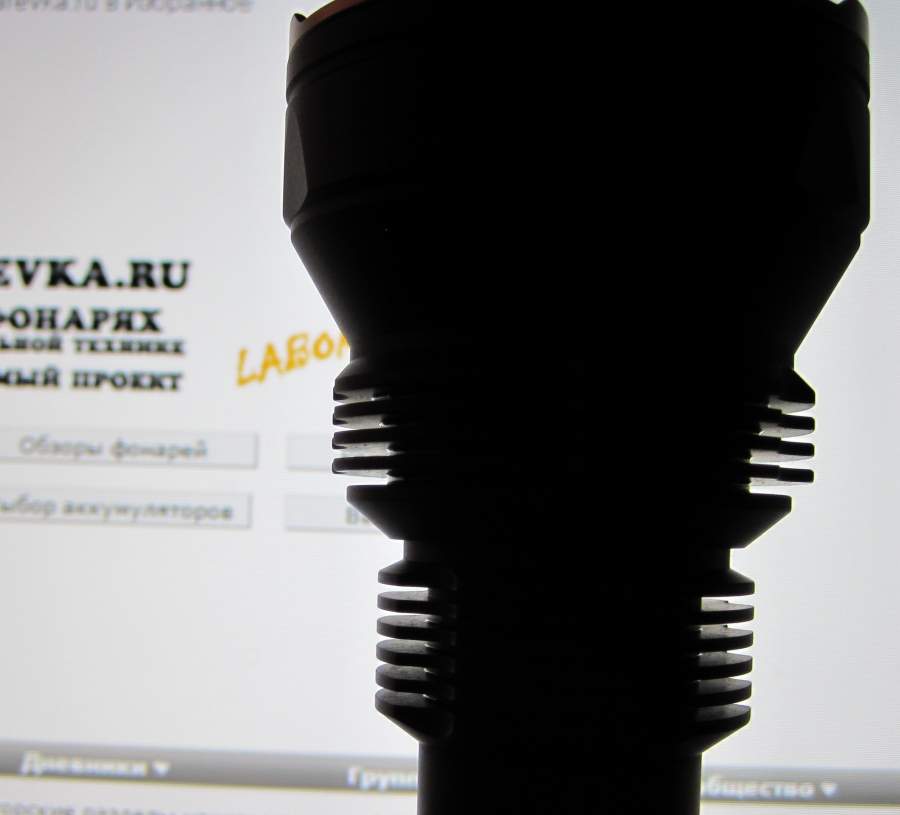

..с первого взгляда поразил грамотным радиатором, судите сами

..тонкие рёбра надёжно защищены..
..прекрасный теплоотвод..

..тёплый XP-L HI (~4000-4200K) выдал на максимуме 240ккд, почти километр (980м) дальности по ANSI..
..потолокшот в сравнении с холодным К70..

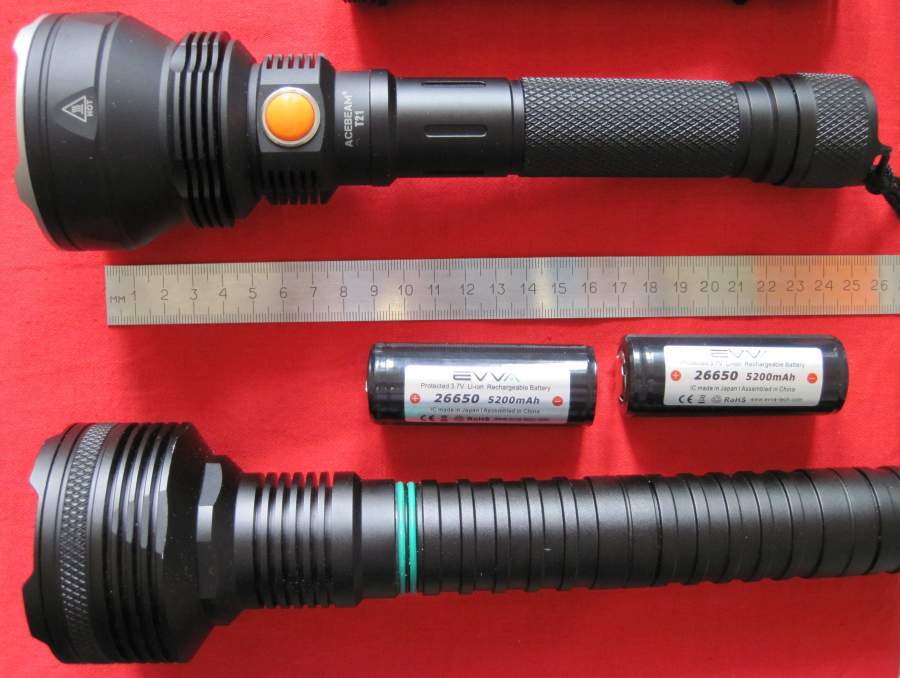

..поскольку пользовать Т21 под оружейным стволом не буду, решил переделать его на усиленное питание, на 26650..
..по случаю приобрёл фонарик Т25 и взял от него аккумуляторный отсек с тейлкапом..
..по резьбе и уплотнениям подошло идеально, только пришлось вставить между головой и тубой тонкое латунное колечко, толщиной 0.2-0.3мм для хорошего контакта..

..рантайм на 26650 увеличился в полтора раза, а держать в руке более толстую тушку стало намного удобнее..
..да и центр тяжести сместился назад, лучшая балансировка, рука устаёт меньше..
..герметичность не пострадала..

..сейчас переделываю Т25 на питание 3s 26650 (18650), герметизирую его для подводы..

..в планах - как выйдет новый Acebeam L16 переделать его на 2s 18650, используя удлинитель от Т21..
..об этом отпишусь дополнительно..

ПыСы ..благодарю магазины Siegtek, Доступный литий, а также лично fnksb за предоставленные образцы..

fnksb · 19.03.2017, 16:12

Медветь, интересное лего

А что стало тушкой для головы T25?

Медветь · 19.03.2017, 16:31

Цитата:

Сообщение от fnksb :

А что стало тушкой для головы T25?

..трубки от подводного MAXTOCH D01, очень качественно изготовленные и с хорошим анодом..
..только на первой нужно немного, на 4мм, укоротить резьбу, общая длина позволяет..

Медветь · 20.06.2019, 13:08

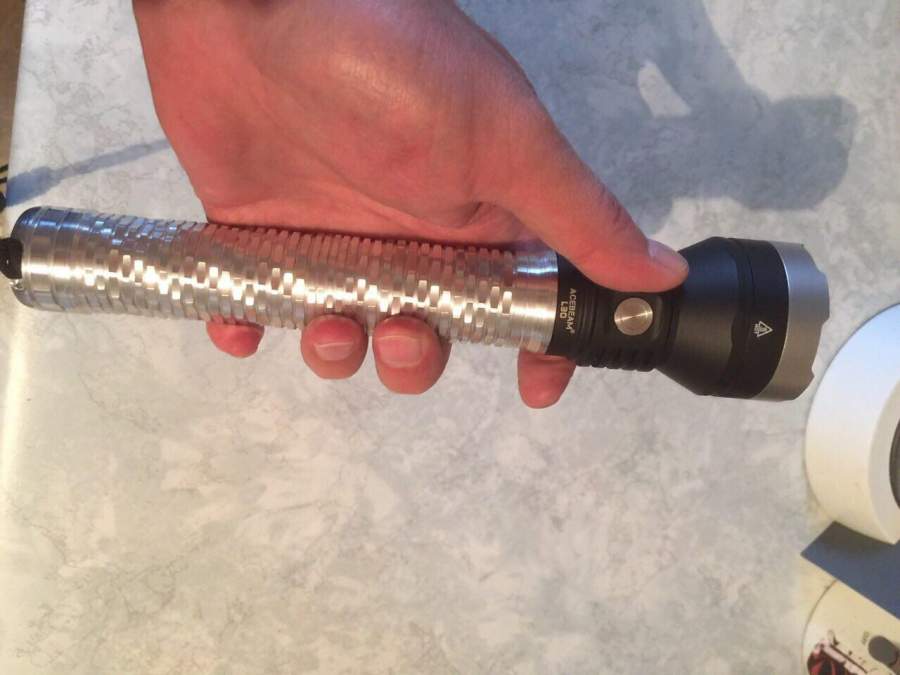

Очередной апгрейд Асиного L30, перевод на усиленное питание 2s 21700.
Трубы "Твист" от k_4.

ПыСы. Режимы L30 на 2s питании изменились. Световой поток стал меньше!
Зато рантайм увеличился в ТРИ раза!
*Драйвер ограничивает ток на питании 6-8.4 в. (скорее всего это сделано, чтобы не убить два 123 в стоковом варианте).*

Медветь · 03.04.2020, 21:13

Новый EC35.2 на нейтрали XP-L и 20700 от k_4

Медветь · 05.04.2020, 10:45

Ещё пара переделок от k_4.

Ася L25 (от оригинала остался только корпус головы, рефлектор, стекло и брутальный безель из нержавейки):
- медная пилюля на резьбе
- XHP50.2 (3v)
- драйвер Р4000 (5А макс)
- 2 х 20700

И уже знакомый L30.2 (2 х 21700) в "злом" твисте

Kos70 · 06.04.2020, 19:54

Трубы не в масть. Но то имхо...

Медветь · 10.06.2020, 13:16

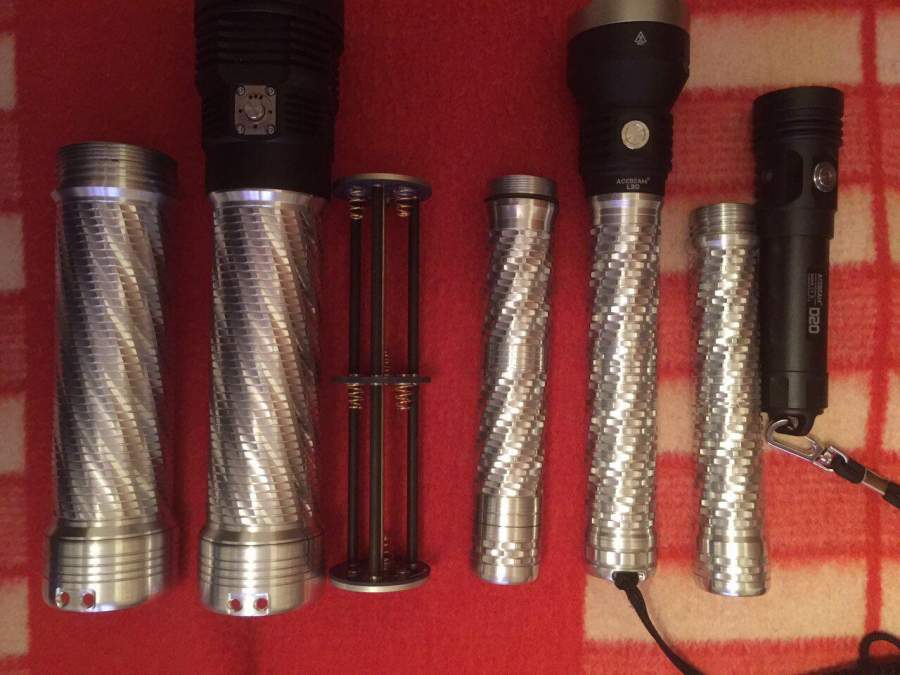

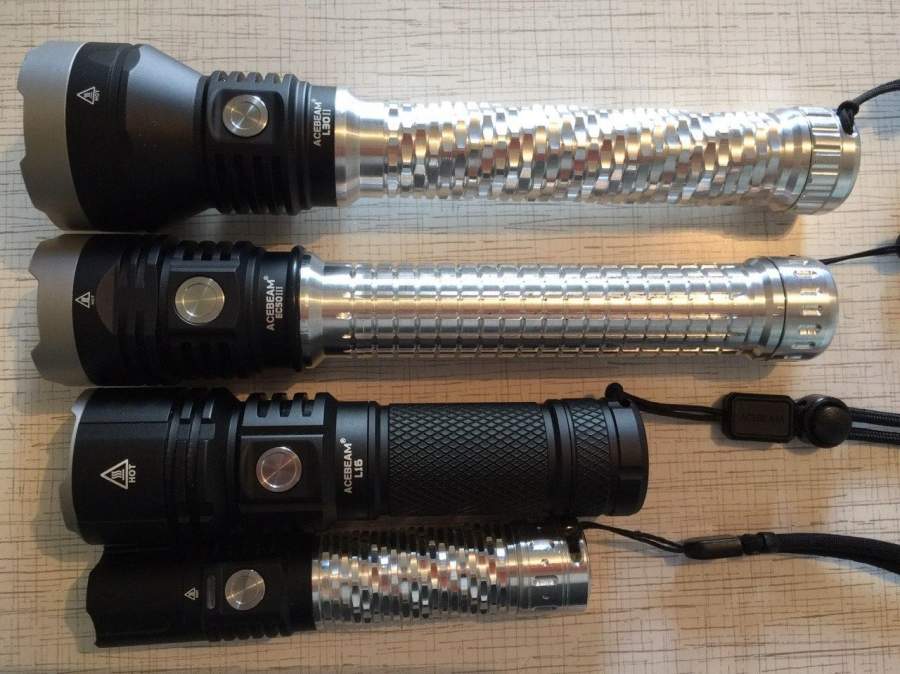

Ещё переделки (конструктор):

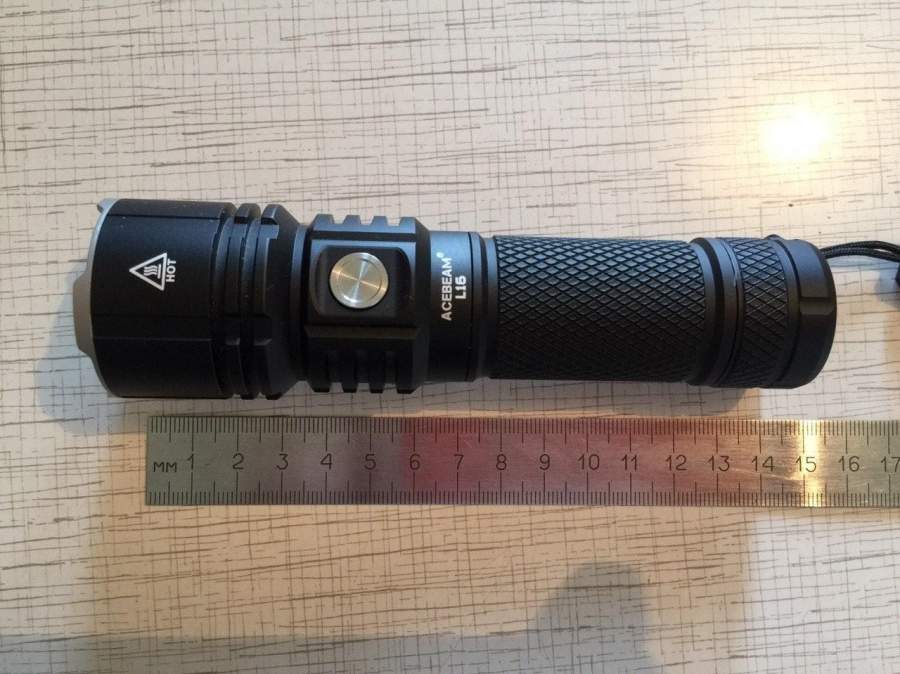

- Ася L16 на XHP50.2 (12v) и 26650,

- Ася EC50 III на 2s 21700 (мощность на режимах снизилась наполовину, аналогично L30)

Медветь · 18.10.2020, 23:55

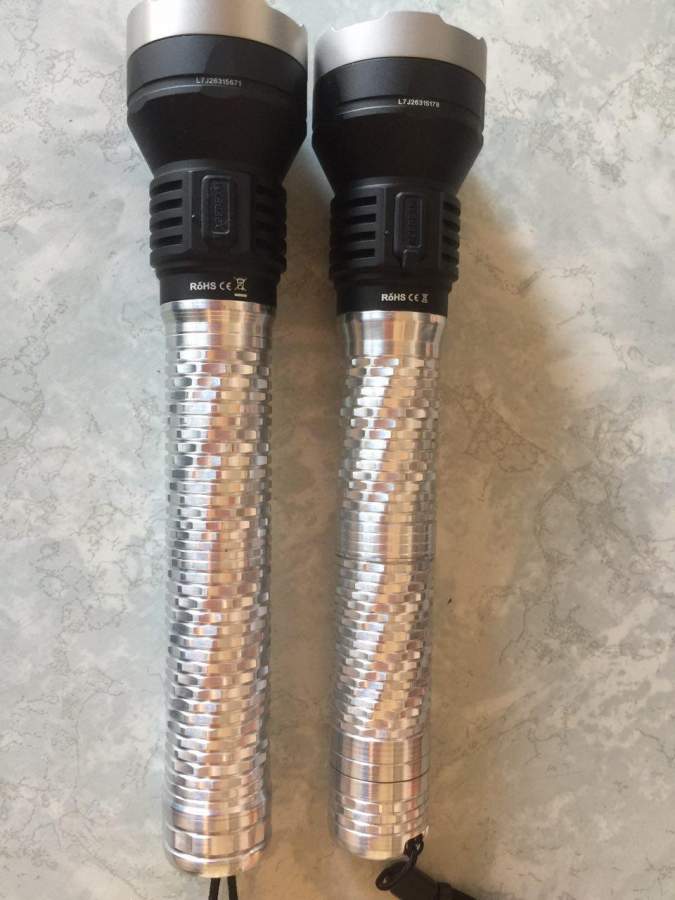

К60 и К65 и пр. на 4s 21700

Медветь · 29.03.2023, 16:30

Да, забыл написать, чем же закончилась переделка Аси Т21, с которой, собственно, и началась эта тема. Самым лучшим вариантом светика (пробовались различные XP-L HI, XP-L HD, трехвольтовые XHP50.2) оказался Samsung LH351D CRI 90 (5000K). Огромное спасибо fnksb, который не только предложил его, но и аккуратно перепаял на стоковую звезду.

Хотспот и ореол стали именно такими, как и задумывалось и мечталось.

fnksb · 29.03.2023, 19:53

Медветь · 29.03.2023, 21:13

fnksb, в гладком глубоком рефлекторе нет абсолютно никакой зелени. Три разных режима (хотспот в реале уже, так берет камера) и мунлайт для сравнения, на яблочном автомате без выставления ББ. Глаз также видит именно такие оттенки (с приятной желтизной). ПыСы. Возможно, тебе попались просто очень хорошие светики, где-то на 4700К, недалеко от BBL. И изменение оттенка, в зависимости от тока (максимальный ~4А) и нагрева мало, уход незначительный, практически незаметный глазом.
