[Tweaker]

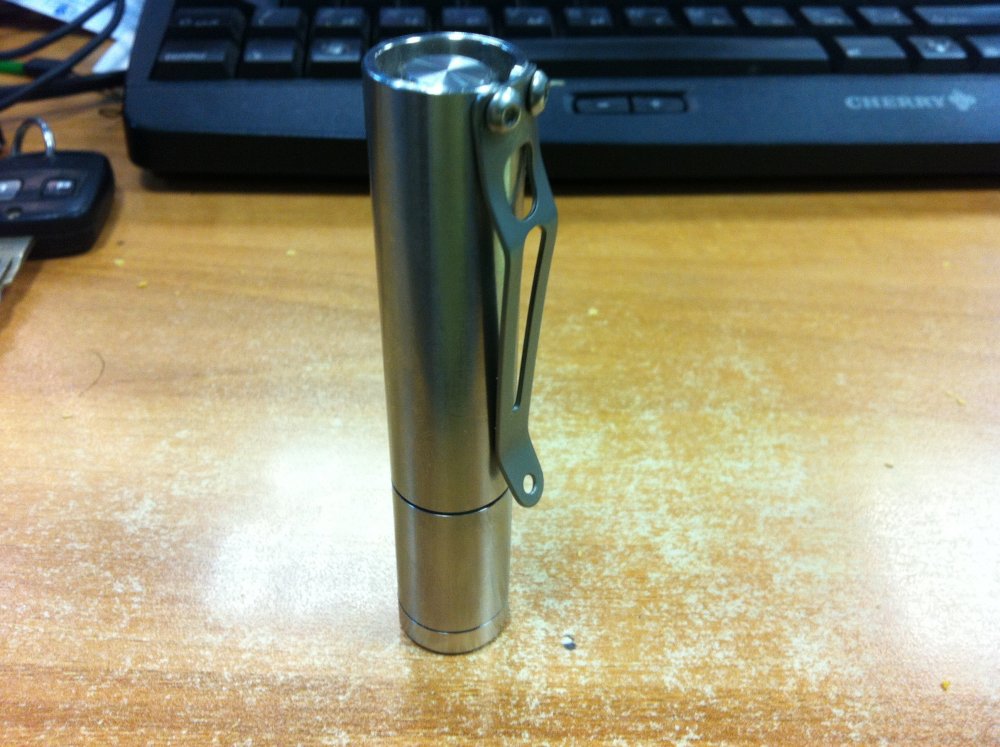

В предверии летнего сезона решил оптимизировать EDC набор, в качестве ножа выбрал KERSHAW 1460, а в качестве фонаря JetBeam Element E3S, но что за EDC фонарь без клипсы, начал искать, но родной не нашел, визуально самой близкой была клипса от Nitecore EX11 и как оказалось не ошибся, клипса встала как родная, пришлось только чуть доработать отверстия надфелем.

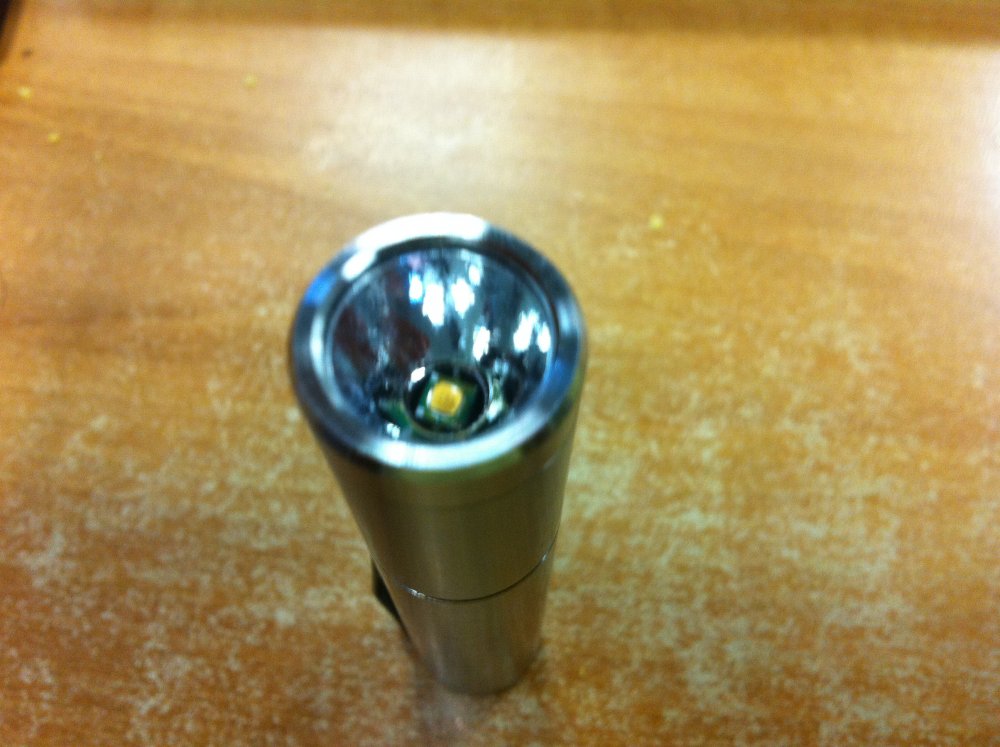

Также исправил синюшность родного светодиода, для чего на каторе был заказан теплый XP-G, но поставить готовую звезду оказалось сложно, латунная вставка внутри фонаря никак не хотела вылезать, ну и ненадо, отпаял паяльником с тонким длинным жалом провода от звезды прямо внутри фонаря, подковырнул ее пинцетом и вытащил, после чего с помощью газового паяльника грея только звезду снизу отпаял родной диод и припаял теплый (делал такое с диодом сам в первый раз, поэтому сильно волновался, но оказалось ничего сложного), после чего добавив свежей термопасты водрузил звезду на место и припаял провода обратно.
Результатом очень доволен, кстати диод при расплавлении припоя както сам отцентрировался на подложке.

[m.ix]

Весьма нежный дэвайс, который не стоит ронять.
Стекло без осветления и бьётся от падения.

Итак у кого оно разбилось

Вариант 1
Где то искать стекольщика-фрезеровщика, что бы выточил стекло

Вариант 2
Советсткий фотоувеличитель
Внутри есть несколько увеличилок рассеивающая и собирающая.
Для разборки придётся силу не малую приложить.
После снимаем увеличилку и аккуратно отпиливаем железный хомут у стекла.
Далее скорее всего придётся расточить резьбу на кольце где будет наше стекло.
Но оно всё равно будет падать и биться, так что сразу 3-5 фотоувеличителей копим.

Вариант 3
Только что у себя какую то шняжку микроскопную нашёл, там оказалось стекло почти по размеру, но на 1-2мм меньше.
Но то стёклышко было в какой то соей обойме.
Её обточил по толщине и по ширине.
Но толщина всё равно толстая, но на 1-2 оборота закручивается, пассатижами прикрутил.

Поскольку часто менял стекло от фотоувеличителя из-за того что оно разбивалось, рефлектор-отражатель весьма потерял свою отражающую способность.

============
ещё одна беда, это кнопка, которая не нажимается.
одна из причин, это загрязнение

Вычищаем и смазываем rezin

Так же всякие фаски и углы на кнопке закругляем.

==========
наверное лучше было бы приобрести
Thrunite T10S
Думается он менее разбиваемый.

[m.ix]

Прямая ссылка на видео YouTube

Как то это вот так.
К сожалению это стекло я сломал, перетянул.
Пришлось иное стекло брать, чуть меньшего диаметра и подкладывать резиновую обводку.
Точнее не стекло а увеличилку маленькую пришлось разобрать

[m.ix]

ну вот и сдох мой джэт чуть менее двух лет отсветил.
вчера и даже сегодня включался а сейчас бац и ни как.

как его разобрать?

[m.ix]

Пришёл сегодня на митинский
по гарантии которая заканчивается через 24 месяца точнее 16 марта 2015
отказались брать мотивирую тем что я туда залез, выкрутил разбитое стекло.

Стекло разбилось у меня через месяц после покупкип.
Продавать мне на митинском радиорынке отказались, мотивирую тем, что у них нету стёкл.

продают точнее покупал в цокольном этаже прямо упираешься в их ларёк.

гарантийный талон есть как и чек.

с удивлением на меня смотрели, и говорили, что не может быть гарантия на 24 месяца. Я им указал где это у них не напечатано чёрным на белом.

Теперь вопрос стоит всё так же как его разобрать?
Отражатель ни как не отколупливается.
с внутренней стороны тоже всё глухо.

[fnksb]

m.ix, а под рефлектором что? Случайно не выкручивающаяся пилюля?

 Сообщение от m.ix :

отказались брать мотивирую тем что я туда залез, выкрутил разбитое стекло.

А как они об этом узнали?

[m.ix]

Рефлектор ни как не могу снять.
Стекло у меня выпуклое, уже дома наразбирал различных оптических приборов.
С одного фотоувеличителя можно вставить, но оно весьма трудно туда впихивается.
То которое сейчас стоит, это с мелкого микросопчика.
И прокладку сделал под неё, что б амортизировало при очередных падениях.

Я им сказал я стекло своё у себя могу оставить.
Типа они отправят в китай и там его не примут по гарантии.
Гарантии на стекло не распространяются.

[m.ix]

Интересно как ТС разбирал или снимал отражатель?
Там впрессован или вкручен отражатель?

[m.ix]

И так и сяк и никак

[m.ix]

Единственный способ добраться до драйвера, это ножовкой распилить по полам бошку.
Интересно как ТС менял светодиод на этом сабже?

[Rime]

Дык у самого Tweaker, и спросите

[m.ix]

Тема то его.
Или тут принято, нацарапал и забыл?

[Rime]

 Сообщение от m.ix :

Тема то его.

И что? Раз его тема, то он должен круглосуточно за ней следить, обновляя страницу, из года в год, всю оставшуюся жизнь? Так?
Адресуйте вопрос непосредственно ему, клацнув на ник, чтоб ему пришло уведомление, или в личке спросите..

 Сообщение от m.ix :

Или тут принято, нацарапал и забыл?

Тут, как и в любом нормальном обществе, принято:
1. Относится друг к другу с уважением;
2. Понимать, что никто никому ничего не должен.

[m.ix]

Лично я за всеми своими темами созданными на различных форумах (их более 10 штук как и тем более 10000) слежу.
Будь вчера или 5 лет тому назад.

[m.ix]

Tweaker,
Как всё таки разобрать смогли?
Поделитесь своими навыками для народа?
Что б, свой фонарик смог всё таки поднять.

[m.ix]

В общем сей фонарик физически без конкретного повреждения разобрать не возможно.
Даже и не пытайтесь!!!
Всё там как следует впрессовано и заклеено.
НИ какому ремонту и модернизации он не подлежит.

Прямая ссылка на видео YouTube

Отражатель там цельноалюминиевый а не пластиковый.

Драйвер
CFBoo
CFB00
возможно LM2841YMK

[Tweaker]

m.ix, Ну зачем так радикально ломать. Отражатель вываливается у фонаря сам, после чего отпаиваются провода и вытаскивается диод, чтобы снять медную пилюлю голову надо поморозить после чего она несложно вытаскивается.
В твоем случае похоже отражатель окислился и прикипел к нержавейке корпуса.

[m.ix]

Я ранее его пробовал по всякому, он ни как не выходил.
Пришлось радикально высверлить с одной стороны а после с противоположной.
И даже после таких действий отражатель не двигался.
Латунную вставку, пришлось ещё и попотеть что бы выковырить.
Драйвер хорошо был приклеен к этой латунной вставке, белый клей пробовал отшкрябать, ни в какую.

[m.ix]

Сейчас сегодня всё же пришлось вскрыть свой niteye 15
И понял почему джетбим так бедево вскрывался.
Он был на клей посаженный.
