Sofirn SF36 фонарик на CREE XP-L2 V6

MSS · 28.07.2017, 14:38

Фонарик был предоставлен магазином
https://ru.aliexpress.com/s...

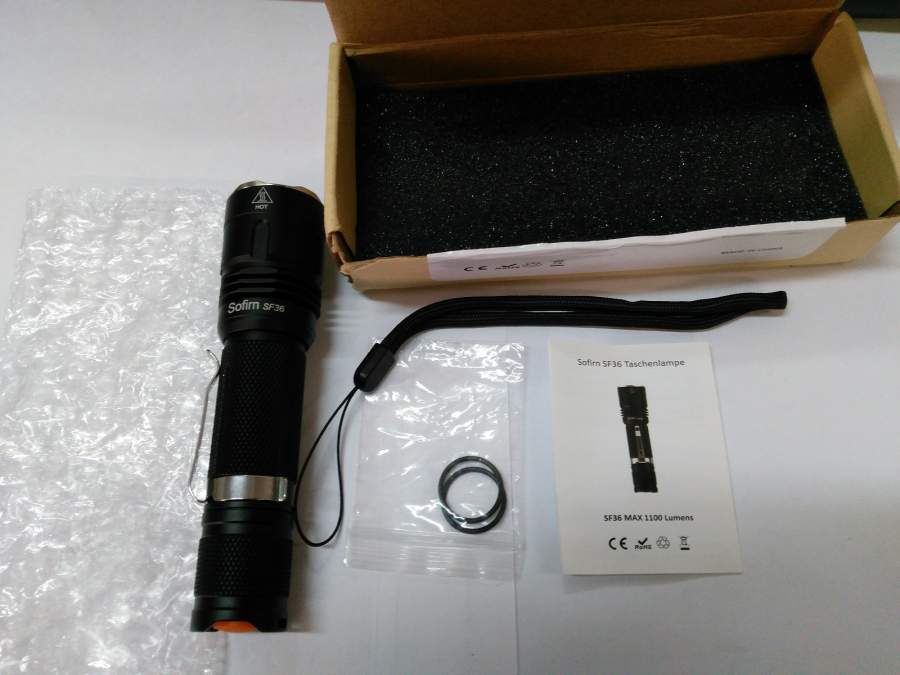

Упакован в картонную коробку из плотной бумаги, почта ее потрепала, но фонарик уцелел.

В комплекте с фонариком идет темляк, нормального качества, два запасных о-ринга

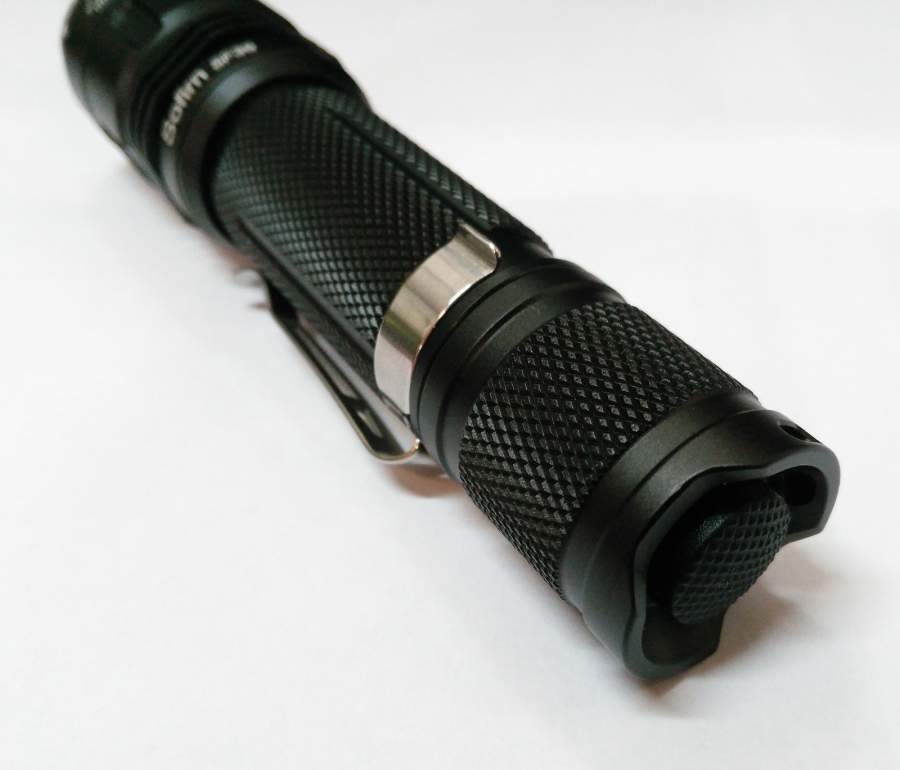

Первое впечатление хорошее. Черное покрытие, цепкая накатка на корпусе. Есть клипса.

Безель выполнен из алюминия. Стекло у фонарика имеет просветление, отливает фиолетовым.

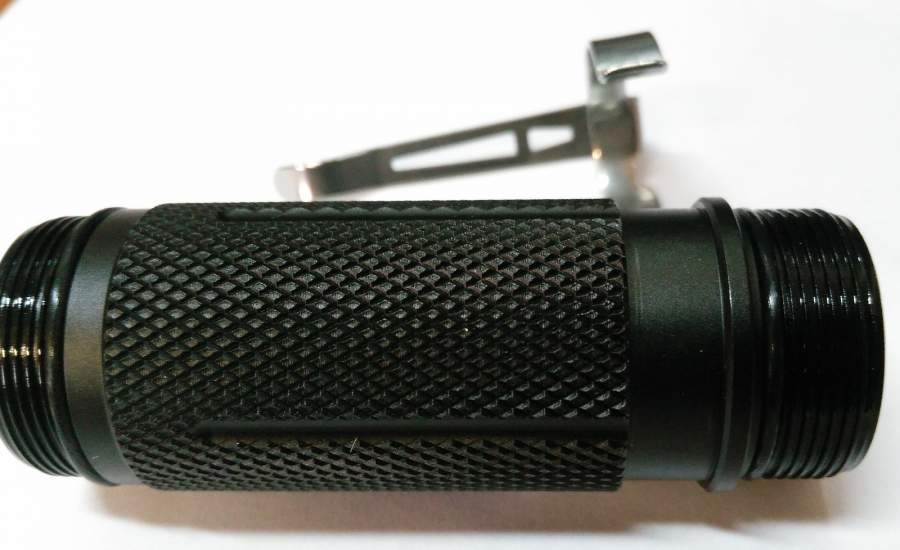

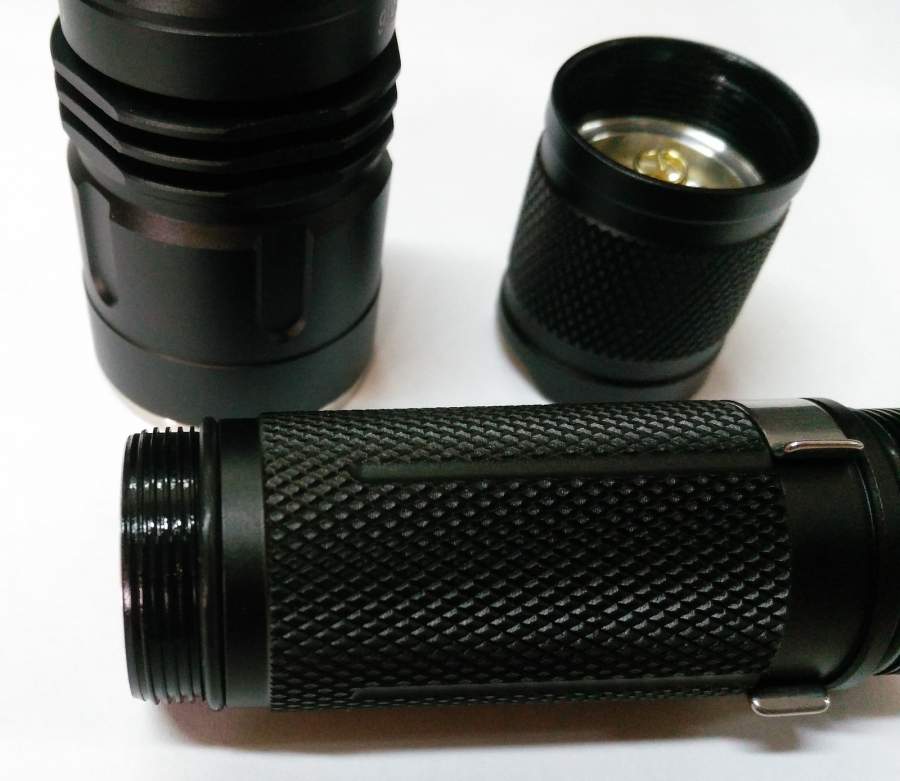

Фонарик разбирается на три части. Резьбы смазаны, о-ринги присутствуют там где надо.

Резьба мелкая, прямоугольная. Могли бы сделать и покрупнее.
Резьбы анодированы, отворачиванием можно уберечь фонарик от включения.

Толстая стальная клипса. Снимается с натягом. Анодирование клипсой не сдирается.

Фонарик не заклеен. Все раскручивается с нормальным усилием.

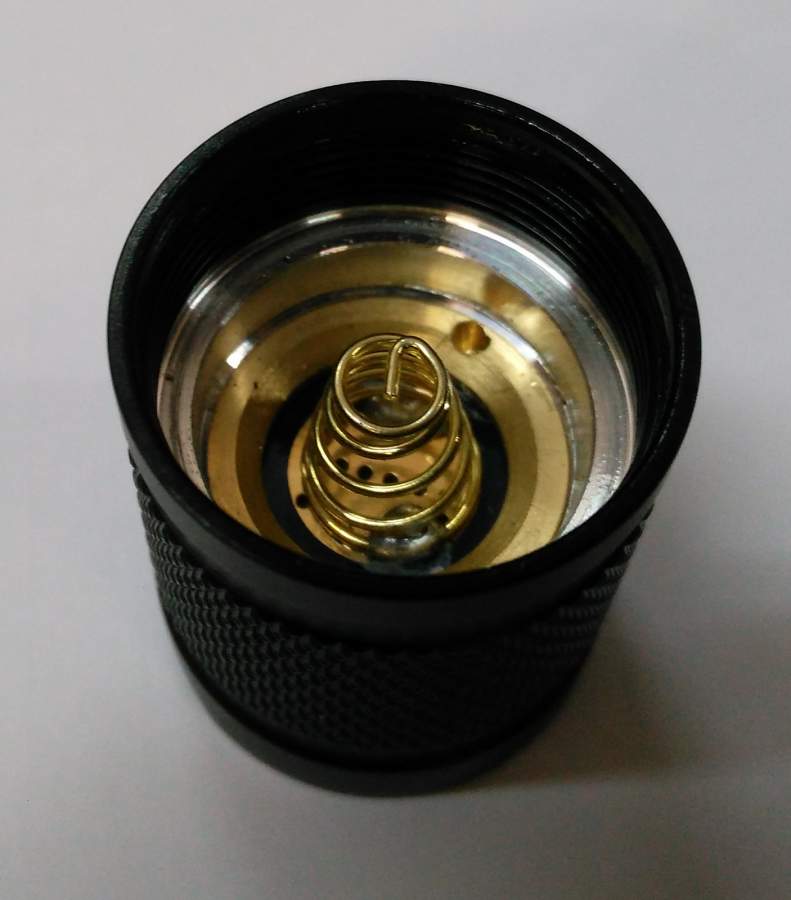

В крышке фиксатор закручен по обычной (правой) резьбе.

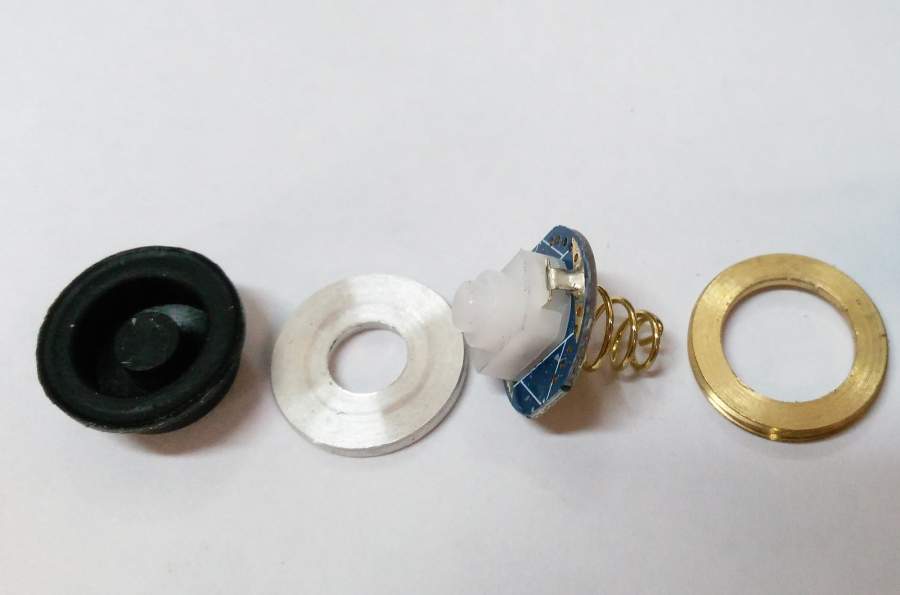

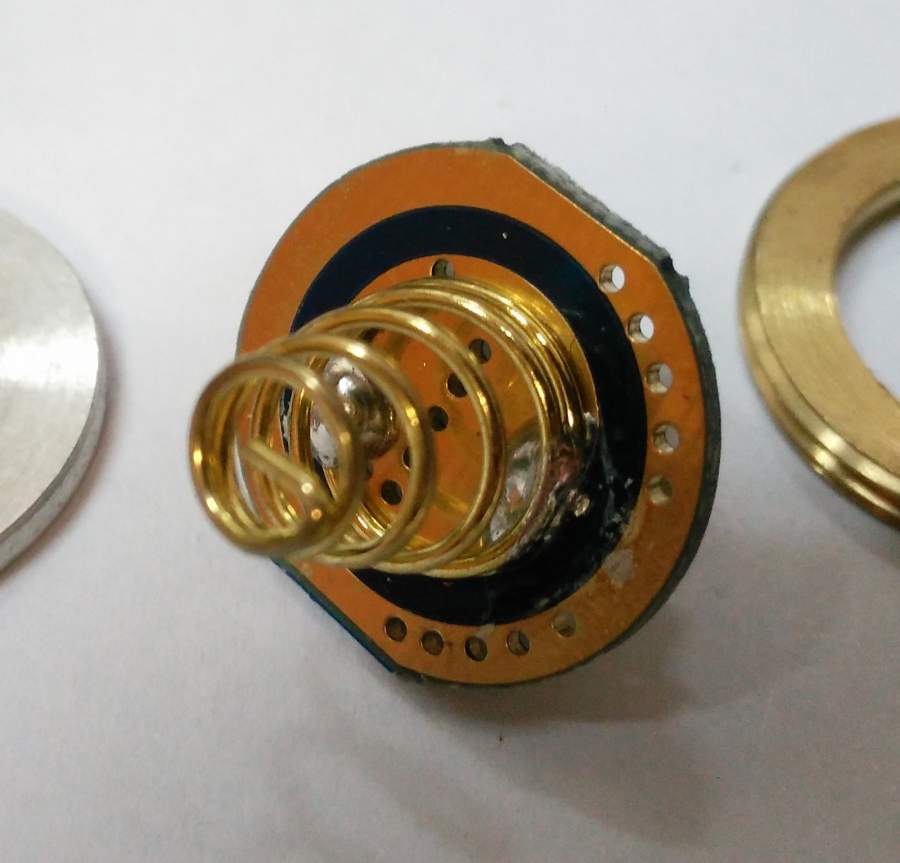

Диаметр платы 17мм, стоит обычная кнопка (белая). В меру тугая.

Диаметр отверстия под кнопку 14мм

Пружинки на кнопке и драйвере стальные.

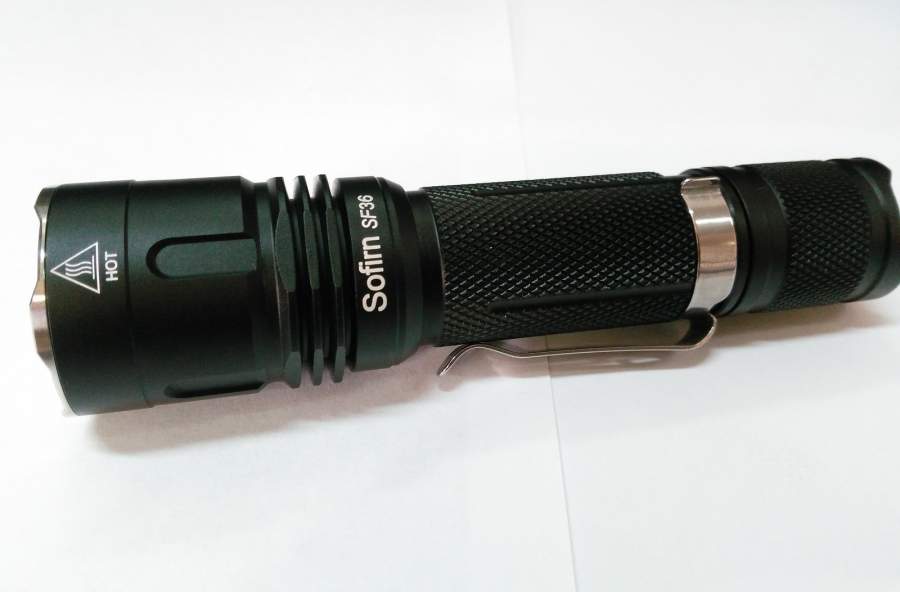

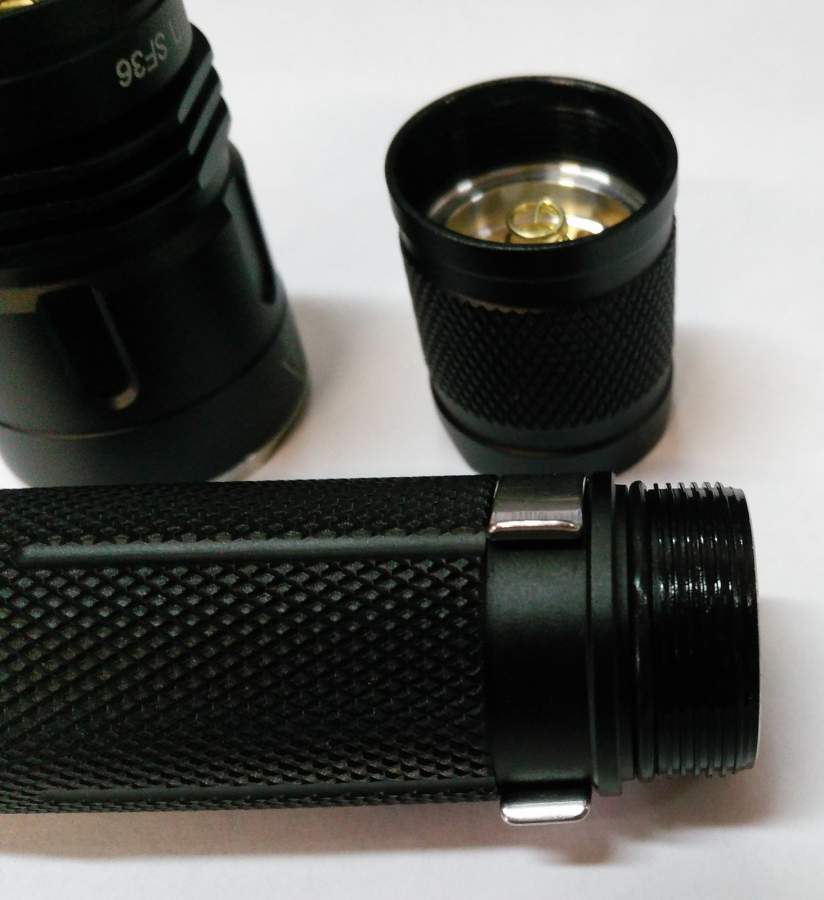

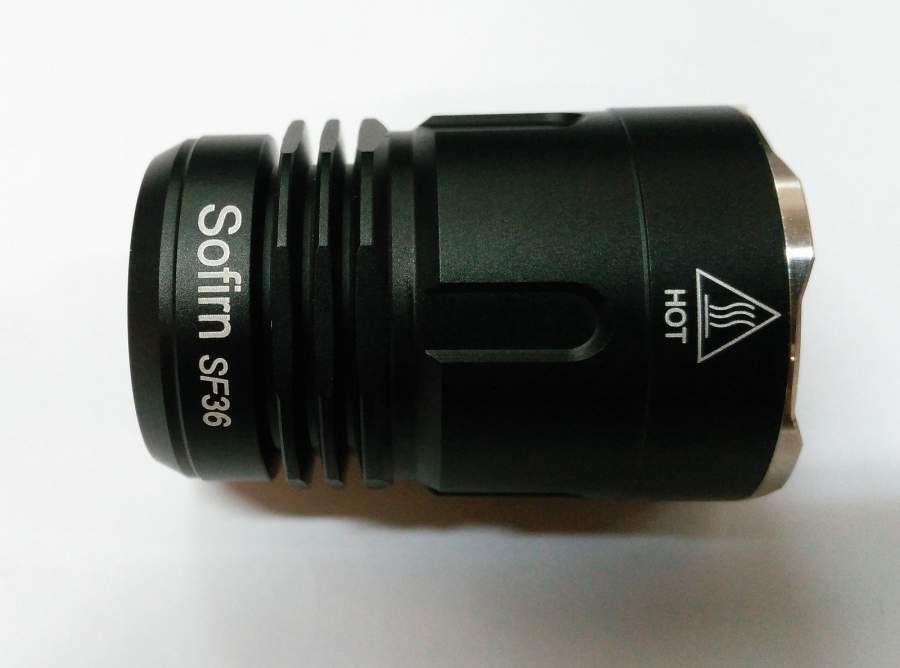

Голова имеет ребра охлаждения и предупреждающую надпись HOT. Фонарик сильно греется на максимальной яркости.

Драйвер фонарика закручен фиксатором по левой резьбе! Драйвер директ драйв, но о нем чуть позже.

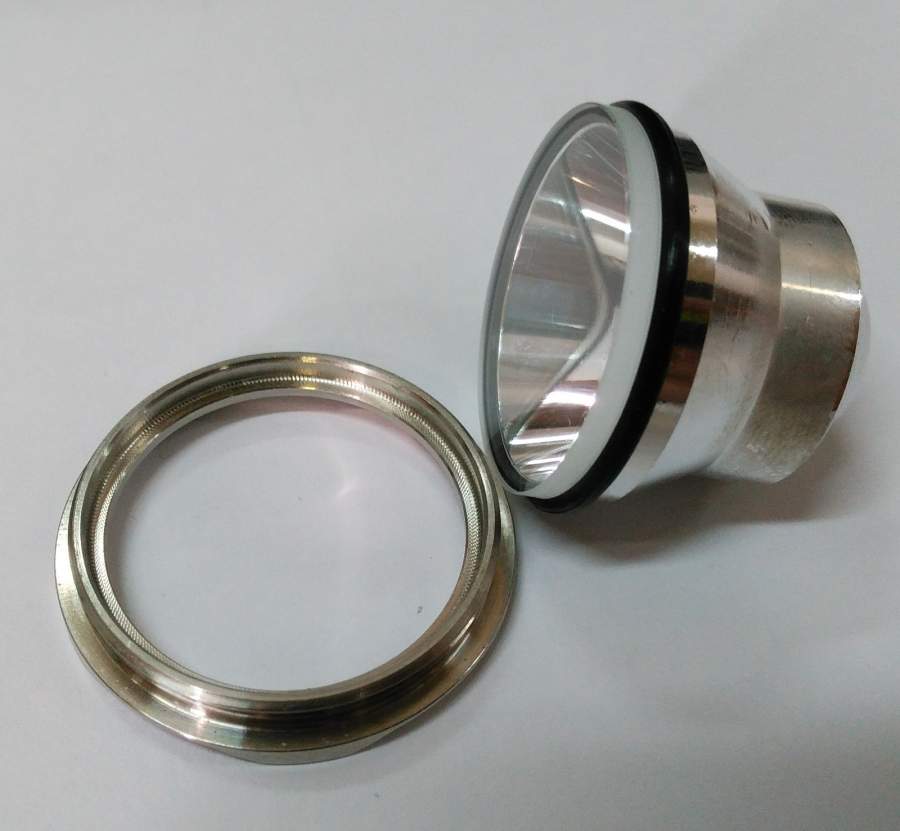

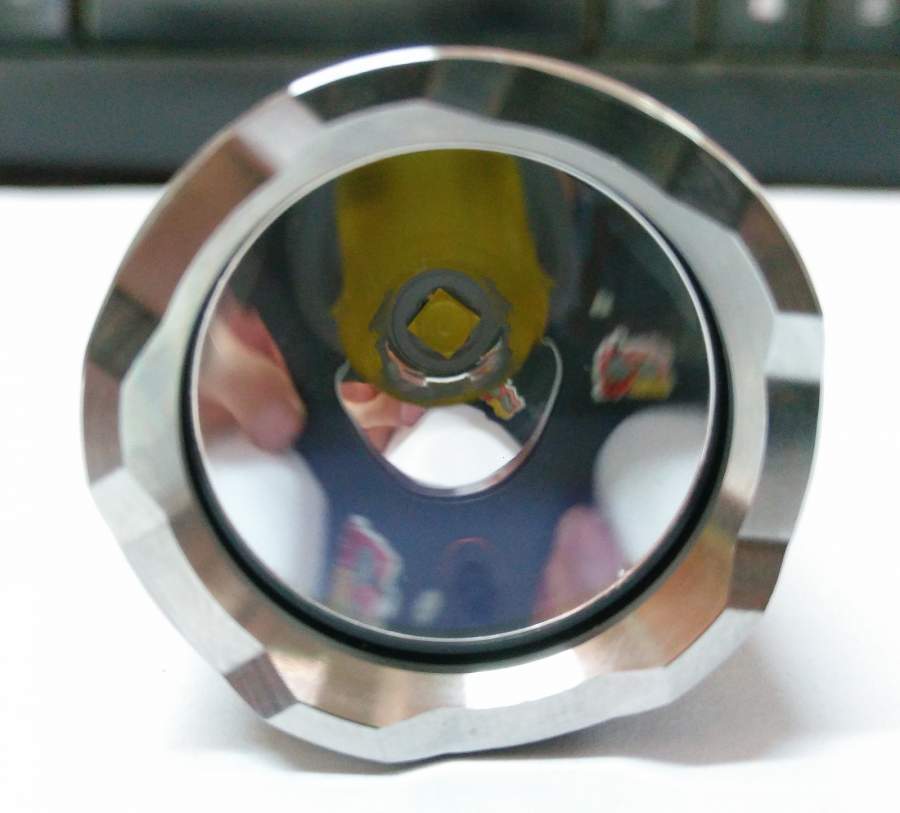

Рефлектор из алюминия. Безель прижимает стекло к резиновому колечку.
Само стекло довольно толстое, 2мм. Края шлифованые.

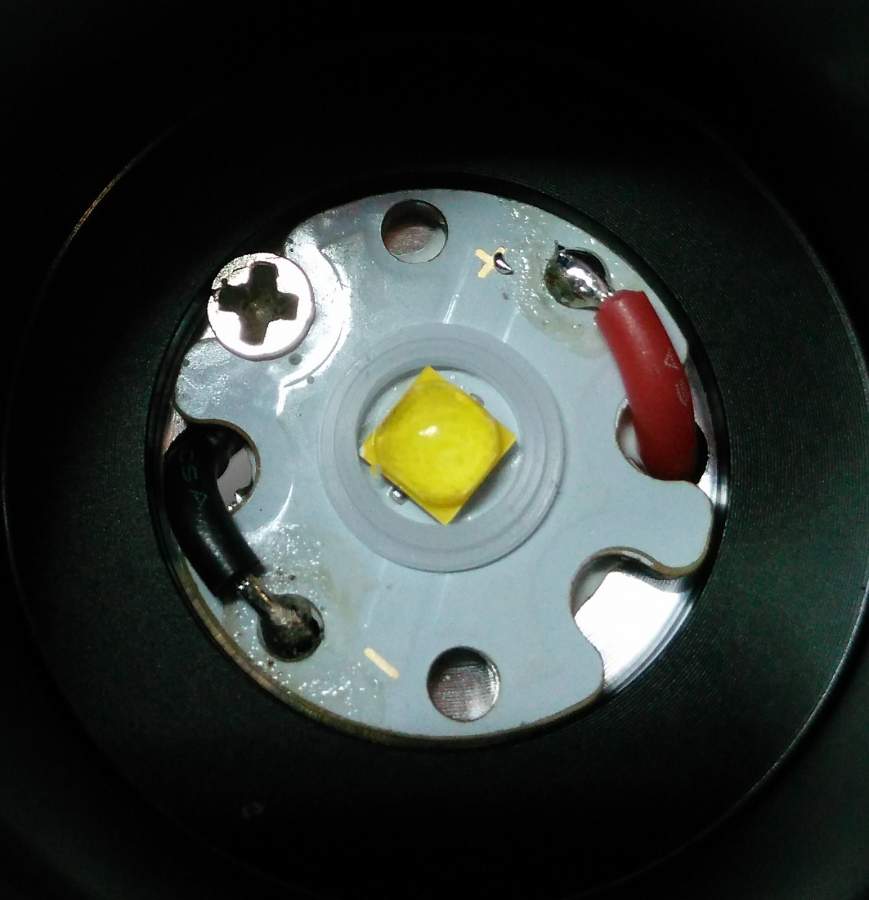

Под рефлектором медная звезда и светодиод CREE. Заявлен 5350-5700K XP-L2 V6. Скорей всего он и есть. Свет приятный.
Звезда крепится одним винтом к перегородке. Размеры звезды не стандартные. Диаметр 17мм. Гаскет немного больше, чем нужно. Одет не плотно.

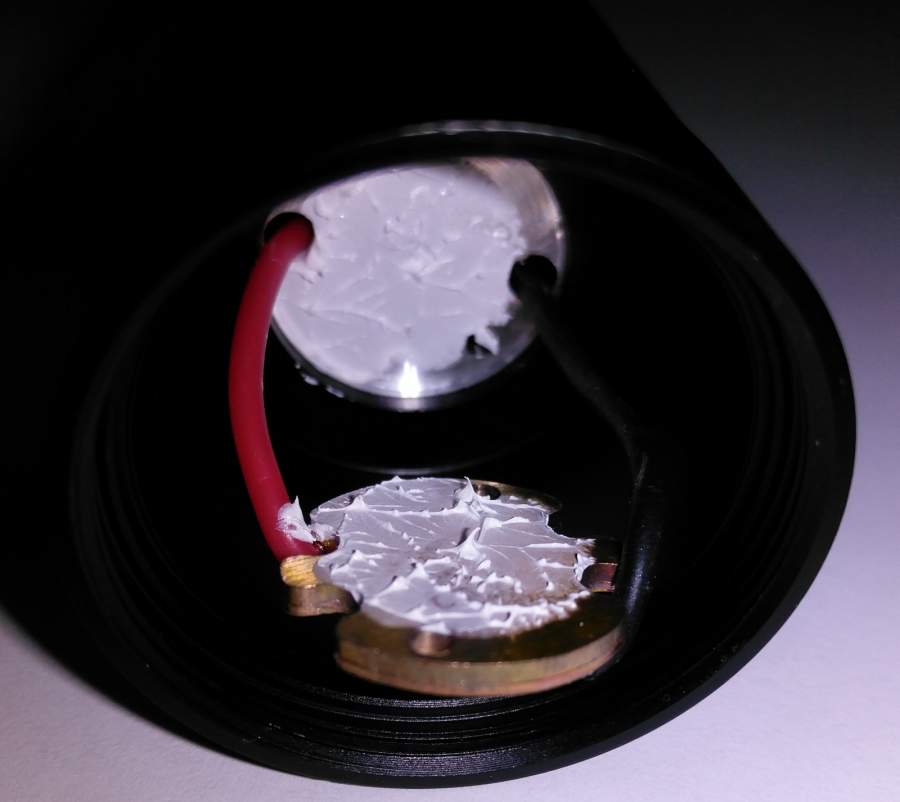

Конструкция головы - без пилюли. Все тепло от звезды уходит на перегородку в корпусе и на ребра охлаждения. Перегородка без анодирования. Термопаста присутствует.

Фонарик может стоять свечкой

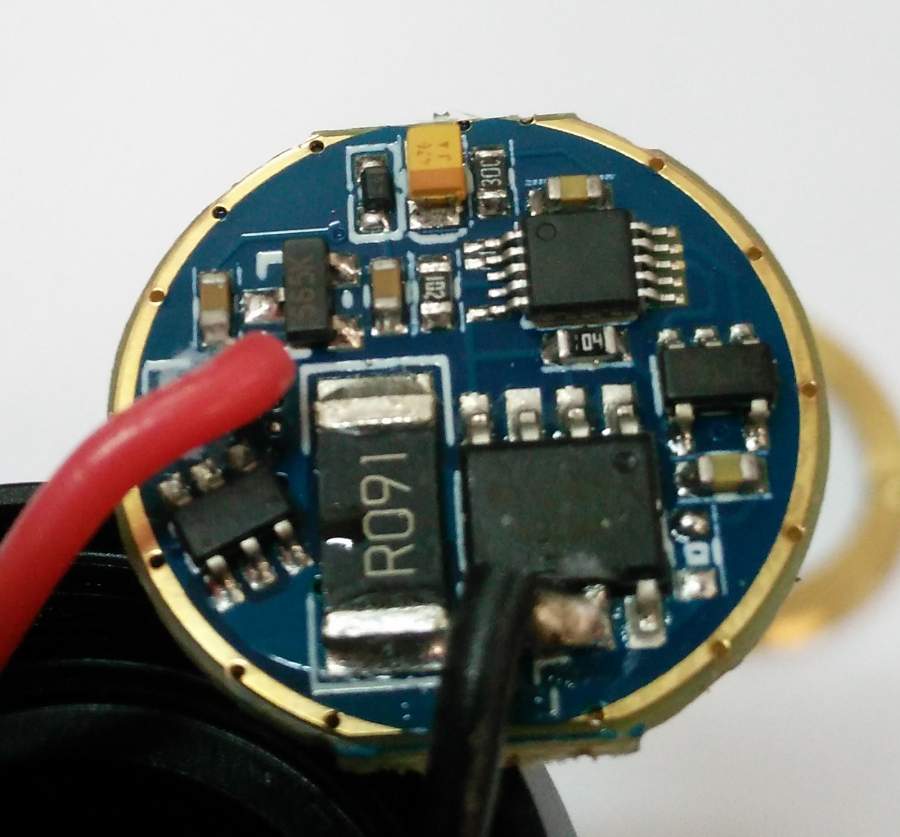

Теперь по драйверу.
Драйвер директдрайв. Режимы без стабилизации.
Четыре режима яркости и скрытый тактический строб.
От лабораторного БП (4,2В) получил такие значения.
1. 30мА
2. 95мА
3. 1А
4. 4.6А
От батарейки через мультиметр
1.30мА
2. 80мА
3. 240мА
4. 3А
Значения очень сильно зависят от источника тока. Все режимы - ШИМ от максимального. Частота ШИМ 21кГц.
Пятый скрытый строб меняет свою частоту каждые 2.5 секунды. С 6.5Гц на 12.5Гц и обратно.
Включается двойным кликом (но так же включается четным количеством кликов - 2, 4, 6...)
Звезда медная, но не DTP. По этому не стал менять провода от диода на драйвер и шунтировать/менять пружинки.
Диод сам по себе выдерживает хорошие токи. На BLF гнали до 10А http://budgetlightforum.com...

Переключение режимов происходит с небольшой задержкой. Как будто транзистор долго открывается. При 2.7В драйвер начинает мигать диодом и мигает 2 минуты после чего отключается.
На максимальном режиме 5-6 минут работает на полной мощности. Далее постепенно снижает яркость до предыдущего режима в течении 25 минут.

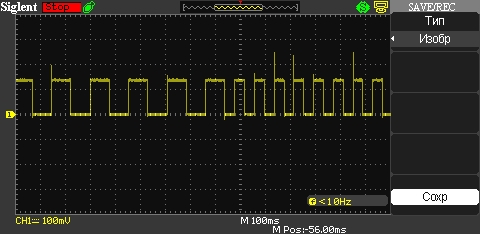

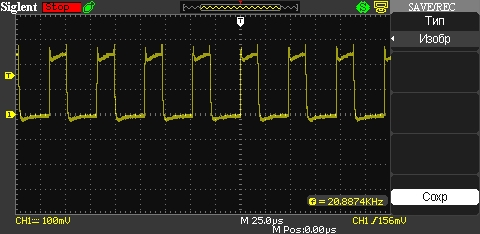

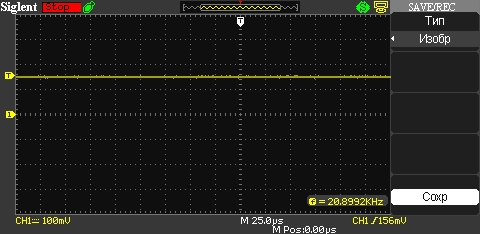

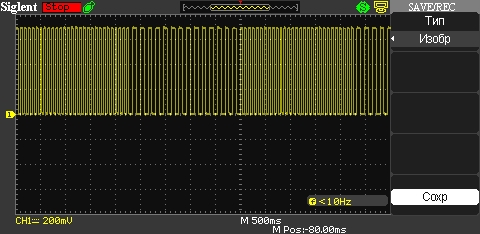

Немного графиков с осциллографа, ШИМ 1-2-3 режим. 4й - транзистор открыт. Строб. Датчиком была солнечная батарея, шунтированная резистором

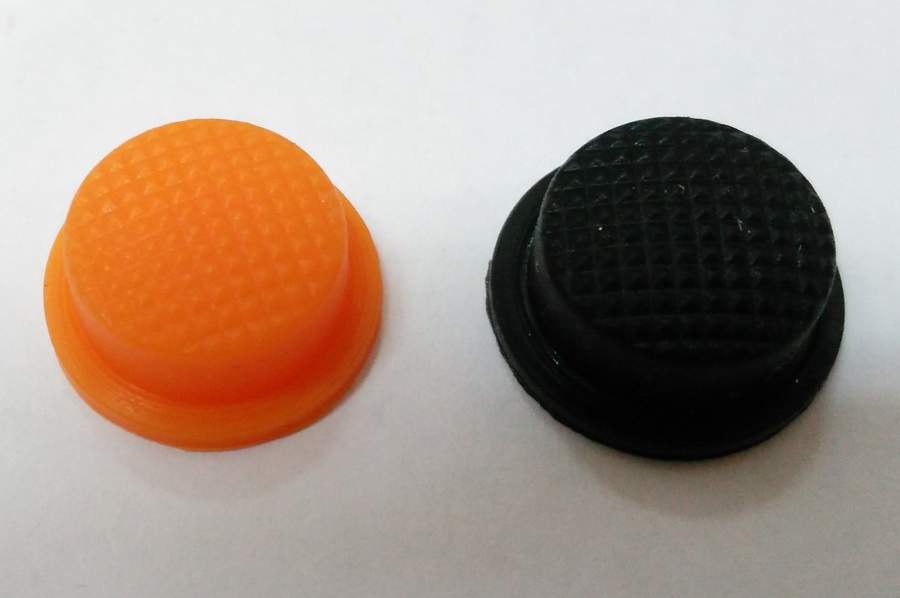

Я заменил черную кнопку на оранжевую, мне она нравится больше. Не стал прикручивать звезду на винт. А так вполне годный фонарик.

Еще больше фоток в альбоме
