Старый 07.11.2011, 21:35 Автор темы   1
Глобальный модератор

Аватар для serj_32

Регистрация: 31.05.2010
Последняя активность: 16.09.2020 00:32
Адрес: Украина, Киев
Сообщений: 4414
Записей в дневнике: 44
Сказал(а) спасибо: 351
Поблагодарили: 2314 раз(а) в 770 сообщениях

По умолчанию Sysmax Intellicharge i4 или батарейки в комплект не входят

Для начала спасибо сайту DinoDirect

За предоставленную для обзора зарядку.



Посылка была отправлена 20го числа а 7го я ее получил в почтовом отделении.
Внутри посылки зарядка была не одна

https://picasaweb.google.co...
- Коробка с зарядкой и кабелем питания от сети
- переходник под евро розетку (все штекеры у кабелей комплекта американские плоские)
- блок питания 12В 1А (белая коробочка)
- бонусный кулечек силикогеля
- 2 открыточки со скидочными кодами

Упаковка красивая, почти подарочная.

https://picasaweb.google.co...


https://picasaweb.google.co...


https://picasaweb.google.co...


https://picasaweb.google.co...

Внутри коробочки находится зарядное устройство в блистере. Блистер не запаян и зарядку можно спокойно запаковать назад.

https://picasaweb.google.co...

С обратной стороны просто положена инструкция на иностранном языке. Странно так как надписи на коробке английские и даже штекера американские, а значит зарядка предназначается для американского рынка. А вот английской инструкции нету.

https://picasaweb.google.co...

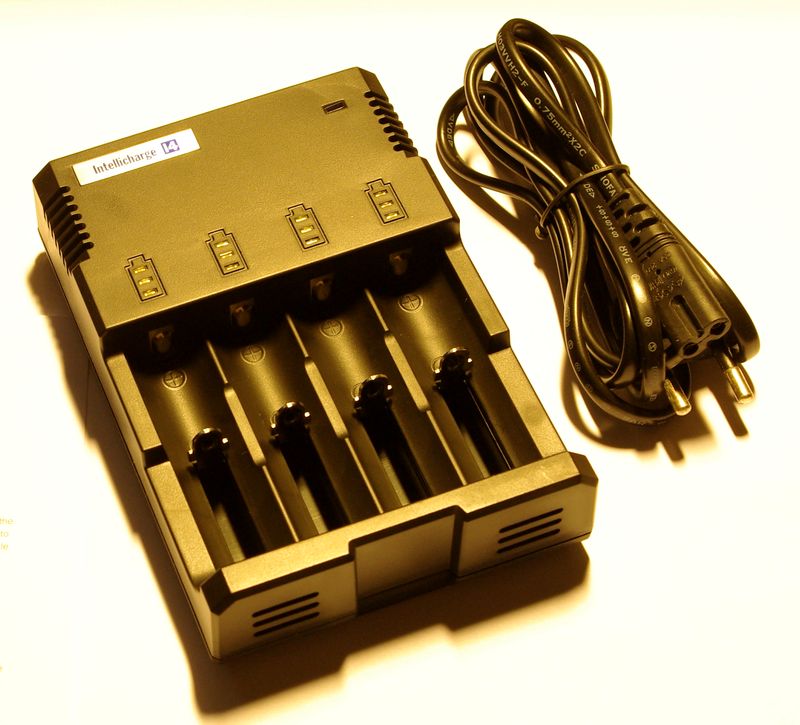

Тут мы видим кабель питания. Провод довольно гибкий.

Теперь посмотрим на саму зарядку

https://picasaweb.google.co...

Для тех кто не в курсе это не ошибка и не прикол - зарядка действительно может заряжать разные типы аккумуляторов NiMh/NiCd/Li-ion разных емкостей и типоразмеров, причем одновременно.


https://picasaweb.google.co...

Как видим разобрать зарядку наверно можно выковыряв резиновые ножки по углам. Пока это делать не будем.

Подгонка деталей очень хорошая - ничего не скрипит, нету зазоров и люфтов.

https://picasaweb.google.co...


https://picasaweb.google.co...

Разъемы

https://picasaweb.google.co...

Слева находится разъем для внешенего блока питания который шел в комплекте. Так же туда можно подключать переходник от прикуривателя.
Блок питания выглядит так -

https://picasaweb.google.co...

При включении зарядного устройства в сеть была замечена одна особенность (хотя вполне возможно это особенность моего экземпляра)
При подключении сетевого кабеля 220В появляется противный писк дросселя.
При подключении внешнего блока питания 12В 1А такого писка нету.

Пока что в работу и ее особенности, так же как и вопросы по поводу того насколько и какие каналы зарядки не зависимые и какие выдают токи не буду углубляться.
Включаем в сеть и смотрим на работу. Происходит промигивание всех светодиодов.

Пока что пробовал зарядить вот эти аккумуляторы

https://picasaweb.google.co...

GP 2500mAh зарядка отказалась заряжать ( что было ожидаемо так как у них очень большой саморазряд и они лежали без дела более 1,5 лет) - одновременно мигание всеми 3мя индикаторами канала в котором стоит аккумулятор.


https://picasaweb.google.co...

На внешнем блоке питания при работе горит красный светодиод. На самой зарядке индикатор питания синего цвета.

Пока что про зарядку можно сделать такие выводы -
- не очень дорогая (по акции были около 20$) можно найти в районе 25$
- возможность заряжать разные типы батарей
- 4 независимых канала
- хорошо собрана

Минусы
- в комплекте нету кабеля питания от автомобильного прикуривателя
- нету функции разряда пккумуляторов
- пищит при работе от 220В (используется внутренний преобразователь)

... продолжение следует...
__________________
Обзоры на YouTube - подписывайтесь!
Мы люди мирные, но наш бронепоезд стоит на запасном пути.

[Исправлено: serj_32, 07.11.2011 в 22:18]
serj_32 вне форума   Ответить с цитированием Вверх
Поблагодарили: 1 раз
LEV-UA (07.11.2011)
Реклама на форуме.
Разместить рекламу


Старый 07.11.2011, 22:29   2
LEV-UA
Ветеран Фонарёвки

Аватар для LEV-UA

Регистрация: 04.02.2011
Последняя активность: Сегодня 18:31
Адрес: Украина. Днепропетровск.
Сообщений: 7191
Записей в дневнике: 1
Сказал(а) спасибо: 12064
Поблагодарили: 3939 раз(а) в 2028 сообщениях

Отправить сообщение для LEV-UA с помощью ICQ Отправить сообщение для LEV-UA с помощью Skype™
По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

Да, иметь зарядку для АА и для 18650 это очень хорошо. Я себе заказал еще одну TrustFire TR-001, тепереь у меня их 2, чтоб 4 банки заряжать одновременно:)
__________________
Фонари "Яркий Луч" в Украине. +380688579442 (Viber, Telegram).
Цены для форумчан - http://forum.fonarevka.ru/s...
-Мои фонарики/My flashlights:(ссылка)
LEV-UA на форуме   Ответить с цитированием Вверх
Старый 07.11.2011, 23:29 Автор темы   3
serj_32
Глобальный модератор

Аватар для serj_32

Регистрация: 31.05.2010
Последняя активность: 16.09.2020 00:32
Адрес: Украина, Киев
Сообщений: 4414
Записей в дневнике: 44
Сказал(а) спасибо: 351
Поблагодарили: 2314 раз(а) в 770 сообщениях

По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

Цитата:
Посмотреть сообщение Сообщение от LEV-UA :
еще одну TrustFire TR-001
А я эти траст файры ой как не люблю это была моя первая зарядка для 18650 видно бракованая была и акумы заяржала ой как долго
serj_32 вне форума   Ответить с цитированием Вверх
Поблагодарили: 1 раз
Serjj (25.08.2014)
Старый 08.11.2011, 00:07   4
LEV-UA
Ветеран Фонарёвки

Аватар для LEV-UA

Регистрация: 04.02.2011
Последняя активность: Сегодня 18:31
Адрес: Украина. Днепропетровск.
Сообщений: 7191
Записей в дневнике: 1
Сказал(а) спасибо: 12064
Поблагодарили: 3939 раз(а) в 2028 сообщениях

Отправить сообщение для LEV-UA с помощью ICQ Отправить сообщение для LEV-UA с помощью Skype™
По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

Я доволен трустом. И 18650 заряжает и 123. Если будет в продаже у местных продавцов что то поинтереснее, приобрету. У меня первая была "Компактное З/У для 18650" и тоже бракованная. Аккумуляторы не заряжала до конца и потом вообще перестала заряжать. Вытаскиваешь с сети ее а лампочки горят пока аккумы вставлены. И писк очень сильный при зарядке. Да и стоит она копейки.
Вообщем почти доволен трустом. Конечно подогнул минусовой контакт, чтоб сошайны не портила, вмятины оставляла.
LEV-UA на форуме   Ответить с цитированием Вверх
Старый 08.11.2011, 03:12   5
Donkey
Ослег

Аватар для Donkey

Регистрация: 01.11.2010
Последняя активность: Сегодня 17:58
Адрес: Симбирск-Ярославль
Сообщений: 5393
Сказал(а) спасибо: 384
Поблагодарили: 1573 раз(а) в 894 сообщениях

По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

serj_32, поздравляю с приобритением, хоть и хреново что она шпарит все LiIon аккумуляторы током 850 мА, но как зарядка для поездок и для не привередливых сгодится :)

Цитата:
Посмотреть сообщение Сообщение от serj_32 :
При включении зарядного устройства в сеть была замечена одна особенность (хотя вполне возможно это особенность моего экземпляра)
При подключении сетевого кабеля 220В появляется противный писк дросселя.
При подключении внешнего блока питания 12В 1А такого писка нету.
А с чего он будет, если этот пищащий дроссель в схеме встроенного импульсного БП, а 12 вольт прямиком на стабилизатор идут... И писк только несколько минут, после видимо прогревается и все умолкает.

Цитата:
Посмотреть сообщение Сообщение от serj_32 :
Минусы
- в комплекте нету кабеля питания от автомобильного прикуривателя
на изготовление такого кабеля нужно минимум затрат, и такие кабели точно так же не идут ко многим зарядкам, какой уж тут минус, это опциональная вещь. Мне например от него не жарко и не холодно ;)

Цитата:
Посмотреть сообщение Сообщение от serj_32 :
- нету функции разряда пккумуляторов
для разряда был бы неплох контроль и регулировка тока разряда, а тут слишком простое устройство.

Цитата:
Посмотреть сообщение Сообщение от serj_32 :
- пищит при работе от 220В (используется внутренний преобразователь)
будет комаров отпугивать :)

LEV-UA, у TR-001 пишут дурацкая схема заряда, не CC/CV, что есть нехорошо для LiIon

[Исправлено: Donkey, 08.11.2011 в 03:16]
Donkey на форуме   Ответить с цитированием Вверх
Старый 08.11.2011, 09:47 Автор темы   6
serj_32
Глобальный модератор

Аватар для serj_32

Регистрация: 31.05.2010
Последняя активность: 16.09.2020 00:32
Адрес: Украина, Киев
Сообщений: 4414
Записей в дневнике: 44
Сказал(а) спасибо: 351
Поблагодарили: 2314 раз(а) в 770 сообщениях

По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

Цитата:
Посмотреть сообщение Сообщение от Donkey :
а тут слишком простое устройство.
Это понятно, но всегда хочется большего

Цитата:
Посмотреть сообщение Сообщение от Donkey :
на изготовление такого кабеля нужно минимум затрат, и такие кабели точно так же не идут ко многим зарядкам, какой уж тут минус, это опциональная вещь.
Да изготовить его просто. Но всегда приятно когда есть полная комплектация
serj_32 вне форума   Ответить с цитированием Вверх
Старый 08.11.2011, 17:33   7
Donkey
Ослег

Аватар для Donkey

Регистрация: 01.11.2010
Последняя активность: Сегодня 17:58
Адрес: Симбирск-Ярославль
Сообщений: 5393
Сказал(а) спасибо: 384
Поблагодарили: 1573 раз(а) в 894 сообщениях

По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

serj_32, вот меня прибивает, что производитель iCharger и некоторые другие, (кроме топовых моделек 1010 и 3010) считает функцию баланса опциональной и не кладет разъемы, хотя вещь нужная и копеечная, и приходится что то искать и выдирать или вообще перепаивать.
Donkey на форуме   Ответить с цитированием Вверх
Старый 08.11.2011, 17:37   8
asket32420
Шурик с шуриком

Аватар для asket32420

Регистрация: 03.07.2011
Последняя активность: 05.06.2020 20:07
Сообщений: 10798
Записей в дневнике: 2
Сказал(а) спасибо: 2009
Поблагодарили: 2593 раз(а) в 1432 сообщениях

По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

Цитата:
Посмотреть сообщение Сообщение от serj_32 :
это была моя первая зарядка для 18650 видно бракованая была и акумы заяржала ой как долго
даа?? а я, начитавшись фонаревку, подумал, что это круто, маленьким током заряжает
у меня ТФ 139 может и сутки пару банок заряжать.. это не нормально?
asket32420 вне форума   Ответить с цитированием Вверх
Старый 08.11.2011, 22:31 Автор темы   9
serj_32
Глобальный модератор

Аватар для serj_32

Регистрация: 31.05.2010
Последняя активность: 16.09.2020 00:32
Адрес: Украина, Киев
Сообщений: 4414
Записей в дневнике: 44
Сказал(а) спасибо: 351
Поблагодарили: 2314 раз(а) в 770 сообщениях

По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

Любопытство взяло верх над здравым смыслом...
Коробочка скручена 4мя винтами которые спрятаны под резиновыми ножками.
Нажмите на изображение для увеличения
Название: DSCN6244.jpg
Просмотров: 3245
Размер:	112.5 Кб
ID:	33416Нажмите на изображение для увеличения
Название: DSCN6260.jpg
Просмотров: 3175
Размер:	105.5 Кб
ID:	33432
Плата прикручена ко второй половинке корпуса еще одним винтом
Нажмите на изображение для увеличения
Название: DSCN6245.jpg
Просмотров: 3062
Размер:	153.0 Кб
ID:	33417Нажмите на изображение для увеличения
Название: DSCN6246.jpg
Просмотров: 3225
Размер:	113.5 Кб
ID:	33418
Нажмите на изображение для увеличения
Название: DSCN6247.jpg
Просмотров: 3103
Размер:	105.4 Кб
ID:	33419Нажмите на изображение для увеличения
Название: DSCN6248.jpg
Просмотров: 644
Размер:	113.8 Кб
ID:	33420
Нажмите на изображение для увеличения
Название: DSCN6249.jpg
Просмотров: 631
Размер:	139.6 Кб
ID:	33421

А это обратная сторона встроенного преобразователя 220/12В
Нажмите на изображение для увеличения
Название: DSCN6248.jpg
Просмотров: 644
Размер:	113.8 Кб
ID:	33420

Откручиваем 5й винтик и пытаемся вынуть плату. Нам мешают пружинки, и если уже начали вынимать плату надо вынуть полностью (пружинки вынимаются просто - оттягиваются немного и поворачиваются что бы контакт прошел в паз боком). Если из этого положения начать возвращать плату назад то погнем светодиодные индикаторы - они перекосятся, согнутся и не станут в паз.
Нажмите на изображение для увеличения
Название: DSCN6250.jpg
Просмотров: 590
Размер:	77.0 Кб
ID:	33422Нажмите на изображение для увеличения
Название: DSCN6251.jpg
Просмотров: 648
Размер:	69.5 Кб
ID:	33423
Нажмите на изображение для увеличения
Название: DSCN6252.jpg
Просмотров: 664
Размер:	54.4 Кб
ID:	33424

Обратная сторона...
Нажмите на изображение для увеличения
Название: DSCN6253.jpg
Просмотров: 616
Размер:	145.2 Кб
ID:	33425Нажмите на изображение для увеличения
Название: DSCN6254.jpg
Просмотров: 594
Размер:	131.7 Кб
ID:	33426
Нажмите на изображение для увеличения
Название: DSCN6255.jpg
Просмотров: 566
Размер:	133.0 Кб
ID:	33427Нажмите на изображение для увеличения
Название: DSCN6256.jpg
Просмотров: 526
Размер:	141.4 Кб
ID:	33428
Нажмите на изображение для увеличения
Название: DSCN6258.jpg
Просмотров: 562
Размер:	130.6 Кб
ID:	33430Нажмите на изображение для увеличения
Название: DSCN6257.jpg
Просмотров: 560
Размер:	183.9 Кб
ID:	33429
Нажмите на изображение для увеличения
Название: DSCN6259.jpg
Просмотров: 557
Размер:	151.5 Кб
ID:	33431

Не берусь судить о схемотехнике а вот пайка более аккуратная чем во всяких трастфайрах и ультрафайрах, но присутсвует тот же не смытый флюс.
serj_32 вне форума   Ответить с цитированием Вверх
Поблагодарили: 1 раз
Admin (08.11.2011)
Старый 08.11.2011, 22:50   10
Vga
Зашел на огонек

Сообщений: n/a

По умолчанию Re: Sysmax Intellicharge i4 или батарейки в комплект не входят

Цитата:
LEV-UA, у TR-001 пишут дурацкая схема заряда, не CC/CV, что есть нехорошо для LiIon
Да нет, как раз требованию CV/CC она соответствует. Правда ток ограничивается на оба канала одновременно, но это некритично. И схема в целом довольно простенькая, не уверен, насколько хорошо она напряжение стабилизирует.
А вот контроль заряда по сути отсутствует. Только светодиодики, зеленеющие при токе через аккумулятор менее некоторого значения. Странно, что банка при этом от заряда не отключается.
В целом дешево и вполне работоспособно. Иногда подумываю на предмет переделать - убрать ограничение тока, перенастроить стабилизаторы на 5В и поставить парочку интегральных контроллеров заряда. MCP73833 например, они довольно дешевые. Но пока лень.
  Ответить с цитированием Вверх
Ответ  Создать новую тему

Метки
Sysmax Charger, Зарядка, Зарядка Sysmax, зарядное устройство, зарядное устройство Sysmax, обзор зарядок

Опции темы

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Xtar WP2 II или Nitecore Intellicharge i4 agent_smith Зарядные устройства (классические) 67 31.10.2016 20:44
Обзор Зарядника Sysmax Intellicharge i4 Donkey Обзоры и тесты зарядных устройств 553 08.04.2014 17:09
корпус от sysmax i4 или похожих Люменоед Торговый уголок для частных лиц 8 02.06.2012 13:37
что сломалось: зарядник (sysmax i4) или акб? asket32420 Ремонт фонарей и их компонентов 13 21.05.2012 19:54

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход





Текущее время: 18:31. Часовой пояс GMT +3.
Даты в формате dd.mm.yyyy.
(По умолчанию форум работает по московскому времени.)


Powered by vBulletin® 3.8.x
Copyright ©2000 - 2014, vBulletin Solutions, Inc. Перевод: zCarot


FONAREVKA.RU - хоббийный проект, сообщество энтузиастов, для которых область фонаростроения (в частности фонарики, компоненты, зарядные устройства, источники питания и т.д.), это исключительно хобби и общение "по интересам".

Проект FONAREVKA.RU - не ведет торговую деятельность и не оказывает иных услуг, где существует коммерческая составляющая. Исключение составляют предоставление на нашей площадке рекламных мест для баннерной рекламы (без каких-либо привилегий для самого рекламодателя) и поддержка в рамках разумного мелкосерийных производителей и кастомщиков, для которых разработки, это в первую очередь многолетнее хобби.

Проект FONAREVKA.RU - не имеет никакого отношения к созвучным магазинам или доменам в других доменных зонах.

Все наши проекты, созданные в рамках основного проекта FONAREVKA.RU размещаются исключительно на поддоменах домена Fonarevka.ru

Список наших проектов:

Официальная база тестов и сравнения фонарей: Fonarevka.ru
Форум о фонарях и светотехнике: Forum.fonarevka.ru
Форум о лазерах и лазерной технике: Lasers.fonarevka.ru
База отзывов о товарах с DX и т.п.: Dxreviews.fonarevka.ru
Калькулятор светового потока: Ledcalc.fonarevka.ru
База тестов и сравнения фонарей от наших коллег: 3rdparty.fonarevka.ru
Глоссарий Фонарёвщика: Glossary.fonarevka.ru

vBulletin Optimisation provided by vB Optimise (Pro) - vBulletin Mods & Addons Copyright © 2020 DragonByte Technologies Ltd.

Copyright ©2007 - 2020, FONAREVKA.RU.

Если Вы не являетесь правообладателем того или иного контента размещенного на форуме (фото/видео/текст),
то при любом использовании материалов форума необходимо получить письменное разрешение
на использование того или иного материала у администрации форума.

При использовании материалов форума ссылка на forum.fonarevka.ru обязательна.

Рейтинг@Mail.ru




Время генерации страницы 0.29130 секунды с 22 запросами
