Старый 17.05.2022, 07:10   1141
galex
сволочь фонарёвки

Регистрация: 27.05.2011
Последняя активность: Сегодня 13:53
Адрес: Россия, Пермский край
Сообщений: 34777
Сказал(а) спасибо: 4956
Поблагодарили: 27307 раз(а) в 12806 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Roma Rom, возьмите любой драйвер из китайского говнофонарика, там именно так и сделано, как вы мечтаете.
тема про улучшение более-менее нормального драйвера, а не про то, как его сделать хуже.
galex на форуме   Ответить с цитированием Вверх
Реклама на форуме.
Разместить рекламу
Старый 19.05.2022, 23:05   1142
Roma Rom
Участник форума по OpenID

Регистрация: 16.01.2016
Последняя активность: 10.06.2022 00:01
Сообщений: 60
Сказал(а) спасибо: 1
Поблагодарили: 3 раз(а) в 3 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Народная прошивка умеет измерять напряжение аккамулятора во время работы ? Не постоянно , а временами.
Когда напряжение АКБ будет просаживаться , чтобы более яркий режим ШИМ сам включался и компенсировал потерю яркости.
Roma Rom вне форума   Ответить с цитированием Вверх
Старый 20.05.2022, 06:08   1143
galex
сволочь фонарёвки

Регистрация: 27.05.2011
Последняя активность: Сегодня 13:53
Адрес: Россия, Пермский край
Сообщений: 34777
Сказал(а) спасибо: 4956
Поблагодарили: 27307 раз(а) в 12806 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Цитата:
Посмотреть сообщение Сообщение от Roma Rom :
Когда напряжение АКБ будет просаживаться , чтобы более яркий режим ШИМ сам включался и компенсировал потерю яркости.
3.14здец. может вам форумные faq-и для начала почитать? есть такой, про драйверы и стабилизацию.
galex на форуме   Ответить с цитированием Вверх
Старый 11.06.2022, 06:22   1144
-Вовчик-
Новичок

Аватар для -Вовчик-

Регистрация: 13.11.2014
Последняя активность: 22.06.2022 17:24
Адрес: Омск
Сообщений: 22
Сказал(а) спасибо: 3
Поблагодарили: 5 раз(а) в 5 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Подскажите пожалуйста прошивку под СК*3-7135, под более новую плату (там я так понял резисторы другого номинала), но главное чтобы регулировка была более широкая: не 300-600-900мА, а что-то типа как было в прошивках 3.хх версий: 1-2-4-6-10-20-40...мА
Пробовал заливать 3.0-3.5 версии - почему-то ничего не регулируется, не заходит в настройки (возможно то что резисторы другие?)
PS 5-ю ножку микросхемы от земли отсоединил

4-е версии не подходят, у них слишком большой шаг в регулировке яркости, и слишком мало самих режимов (всего 2 в основном, остальные 2 скрыты, получается их как бы и нет, быстро их не включить)

PSS В моём старом Convoy C8 залита прошивка v3.5 СК_N*7135 и прекрасно работает/регулируется, а в этой новой плате не работает: либо светит одной яркостью, не реагируя на кнопку вообще никак, либо (если залил eeprom от настроенного Convoy С8, в нём у меня настроено 8 режимов) - работают первые три режима яркости, потом как бы провал (остальные 5 режимов перебираются кнопкой, но диод не светит)
-Вовчик- вне форума   Ответить с цитированием Вверх
Поблагодарили: 1 раз
murashkin (12.06.2022)
Старый 11.06.2022, 08:03   1145
galex
сволочь фонарёвки

Регистрация: 27.05.2011
Последняя активность: Сегодня 13:53
Адрес: Россия, Пермский край
Сообщений: 34777
Сказал(а) спасибо: 4956
Поблагодарили: 27307 раз(а) в 12806 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Цитата:
Посмотреть сообщение Сообщение от -Вовчик- :
там я так понял резисторы другого номинала
Номинал тот же самый (4.7к и 19.1к). Ищите ошибку в переразводке (а вы ее вообще делали?) или прошейте еще раз, с контролем

[Исправлено: galex, 11.06.2022 в 08:07]
galex на форуме   Ответить с цитированием Вверх
Старый 11.06.2022, 19:15   1146
-Вовчик-
Новичок

Аватар для -Вовчик-

Регистрация: 13.11.2014
Последняя активность: 22.06.2022 17:24
Адрес: Омск
Сообщений: 22
Сказал(а) спасибо: 3
Поблагодарили: 5 раз(а) в 5 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Цитата:
Посмотреть сообщение Сообщение от galex :
Ищите ошибку в переразводке (а вы ее вообще делали?) или прошейте еще раз, с контролем
Заказывал два драйвера на али. В первом разрезал дорожки и сделал перемычки как указано для прошивок версии 4. Потом понял что 4-я версия мне не подходит, сделал всё назад как было и прошивал различными прошивками 3-й версии (раз 20 наверно, хорошо прищепка есть), но т.к. каждый раз при прошивке нужно было отпаивать перемычки от микросхемы - в итоге отвалилась одна ножка

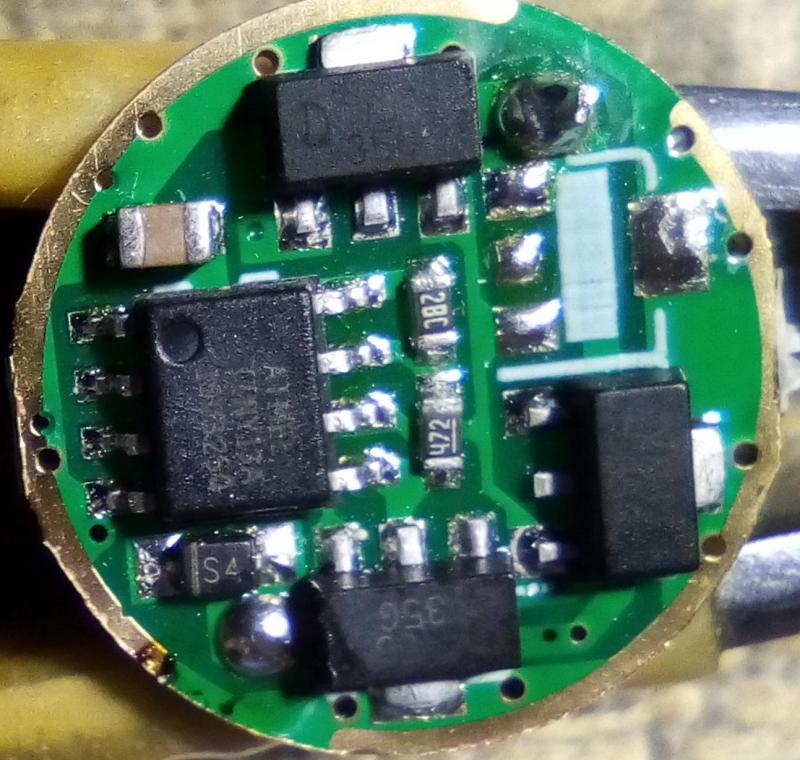

На втором драйвере решил всё оставить как есть (так же у меня в конвое С8 - ничего не разрезал). Но в итоге так ни одна из испробованных мною 3 версий не пошла, то ли то что на драйвере лишь 3шт 7135 (мало таких прошивок есть) то ли хз в чём дело, раз вы говорите что номинал резисторов тот же, первый резистор да, тот же ("472" = 4700 Ом), а второй непонятный: то ли 28С то ли 280 - явно не похоже на 19кОм
-Вовчик- вне форума   Ответить с цитированием Вверх
Старый 11.06.2022, 23:01   1147
galex
сволочь фонарёвки

Регистрация: 27.05.2011
Последняя активность: Сегодня 13:53
Адрес: Россия, Пермский край
Сообщений: 34777
Сказал(а) спасибо: 4956
Поблагодарили: 27307 раз(а) в 12806 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Цитата:
Посмотреть сообщение Сообщение от -Вовчик- :
На втором драйвере решил всё оставить как есть
В первом посте все ведь продробно расписано - 1 стаб управляется с 6 ноги, 2 с 5-й. А для "как есть" нужна прошивка n_7135
Вообще, прошивки у Олега все рабочие, неоднократно выяснялось, что все глюки связаны либо с неверной разводкой,либо с косяками во время прошивки

Цитата:
Посмотреть сообщение Сообщение от -Вовчик- :
28С то ли 280 - явно не похоже на 19кОм
28С это ровно 19.1 кОм
galex на форуме   Ответить с цитированием Вверх
Поблагодарили: 1 раз
murashkin (12.06.2022)
Старый 12.06.2022, 04:21   1148
-Вовчик-
Новичок

Аватар для -Вовчик-

Регистрация: 13.11.2014
Последняя активность: 22.06.2022 17:24
Адрес: Омск
Сообщений: 22
Сказал(а) спасибо: 3
Поблагодарили: 5 раз(а) в 5 сообщениях

По умолчанию Re: Модификации народного линейного драйвера 3хAMC 8xAMC Tiny13(Часть 4)

Цитата:
Посмотреть сообщение Сообщение от galex :
28С это ровно 19.1 кОм
Ого, не знал про такие обозначения...
Оказалось, что во время прошивки нужно было ещё и фьюзы прошивать (а не просто указать их в программе), но понял это увы когда уже сжёг диод Про фьюзы узнал когда тут на форуме нашёл у человека ту же проблему прям один в один как у меня, и когда ему посоветовали прошить фьюзы - больше не писал об этой проблеме
В итоге прошил правильно, маленькие режимы начали регулироваться, но заметил что пропали более амперные, вернее на них диод то отключался вовсе, то светил будто на малых режимах - подключил его напрямую к лабораторнику и оказалось что он при любых выставленных токах потребляет лишь 20-50мА
Диод не жалко, экспериментировал на китайском фонарике за 100р

[Исправлено: -Вовчик-, 12.06.2022 в 04:29]
-Вовчик- вне форума   Ответить с цитированием Вверх
Поблагодарили: 1 раз
murashkin (12.06.2022)
