Luminus SST-40 - в чем смысл?

Qwertus · 16.09.2019, 20:21

Цитата:

Сообщение от gena :

Отсутствием черной точки в центре

Т.е. мультиметром/батарейками 3 В не светится?

gena · 18.09.2019, 10:51

Цитата:

Сообщение от Qwertus :

Т.е. мультиметром/батарейками 3 В не светится?

Мультиметра нет, от батареек не светится

Di_Joker · 19.09.2019, 19:34

Цитата:

Сообщение от narmattaru :

2) менее энергоэффективны чем что-то аналогичное от CREE
3) т.е. силу этого при одинаковых люменах с Creeшными СИДАми тепловыделение будет кардинально выше, равно как и потребляемый ток.

Внесу в тему свои 5 копеек.
Два Convoy S2+ на 7135*6 XML2 T6-3B(5000K) и SST40 5000K.
Температура воздуха 27°C, без обдува. Режимы XML2 100% ~730Лм; SST40 30% ~600Лм.
XML2 5мин. - 49°C; 10мин. - 62°C; 15мин. - 67°C.
SST40 5мин. - 43°C; 10мин. - 49°C; 15мин. - 52°C.

Артем Квантов · 19.09.2019, 20:09

Цитата:

Сообщение от Di_Joker :

SST40 30% ~600Лм

Опечатка?

Di_Joker · 19.09.2019, 20:49

Цитата:

Сообщение от Артем Квантов :

Опечатка?

токи замерить не могу, поэтому расчёт таков - если 100% драйвера это 5А, то 30% это 1,5А. 1,5А по калькулятору 600Лм.

Wildcat · 19.09.2019, 21:00

Цитата:

Сообщение от Di_Joker :

Внесу в тему свои 5 копеек.
Два Convoy S2+ на 7135*6 XML2 T6-3B(5000K) и SST40 5000K.
Температура воздуха 27°C, без обдува. Режимы XML2 100% ~520Лм; SST40 30% ~600Лм.
XML2 5мин. - 49°C; 10мин. - 62°C; 15мин. - 67°C.
SST40 5мин. - 43°C; 10мин. - 49°C; 15мин. - 52°C.

А термоконтроль на пятиамперном драйвере отломали? Если нет, то это он может не давать перегреться фонарю, снижая ток.

И вот еще: "Для светодиода CREE XM-L2 бина T6 световой поток при токе 2100 mA ( Convoy S2+ на 7135*6 XML2 T6-3B(5000K) )составит 729 lm
Расчет выполнен для температуры 85°C"

Токи сильно разные, некорректное сравнение.

Yurii_Y · 19.09.2019, 21:04

Di_Joker,
Т.е. фонари на разных драйверах?
И что вы показали, что фонарь на токе более 2А греется сильнее чем на 1.5?

Цитата:

Сообщение от Артем Квантов :

Опечатка?

Скорее

Цитата:

Сообщение от Di_Joker :

XML2 100% ~520Лм

опечатка.
Там же

Цитата:

Сообщение от Di_Joker :

7135*6

Di_Joker · 19.09.2019, 21:19

Цитата:

Сообщение от Wildcat :

Для светодиода CREE XM-L2 бина T6 световой поток при токе 2100 mA ( Convoy S2+ на 7135*6 XML2 T6-3B(5000K) )составит 729 lm

Да, косякнул, ткнул по привычки в XP-L. Поправил. Бин SST40 точно не известен, для N5 для 640Лм, для N4 600Лм.

Di_Joker · 19.09.2019, 21:20

Цитата:

Сообщение от Yurii_Y :

И что вы показали, что фонарь на токе более 2А греется сильнее чем на 1.5?

Я показал температурное поведение, а выводы делайте сами.

Di_Joker · 19.09.2019, 21:34

Цитата:

Сообщение от Wildcat :

А термоконтроль на пятиамперном драйвере отломали? Если нет, то это он может не давать перегреться фонарю, снижая ток.

Работу термоконтроля я отслеживал ceilingbounce, во время тестирования он не вмешивался.

Артем Квантов · 19.09.2019, 21:52

Цитата:

Сообщение от Di_Joker :

токи замерить не могу, поэтому расчёт таков - если 100% драйвера это 5А, то 30% это 1,5А. 1,5А по калькулятору 600Лм.

Ну и надо было писать, что 30% для драйвера 5А. А то по тексту будто два фонаря на 2,1А и сст-40 на 30% конские люмены выдает...
А так теперь понятно. Все логично и ожидаемо, что тепловое поведение у сст-40 аналогично хмелю, что и логично т.к. оба на 5050.

MAX-MX · 20.09.2019, 10:18

Цитата:

Сообщение от Артем Квантов :

Все логично и ожидаемо, что тепловое поведение у сст-40 аналогично хмелю, что и логично т.к. оба на 5050.

Di_Joker как раз намекает что не аналогично, а sst-40 греется меньше.

Артем Квантов · 20.09.2019, 14:03

Цитата:

Сообщение от MAX-MX :

Di_Joker как раз намекает что не аналогично, а sst-40 греется меньше.

Он вроде не на что конкретно не намекает. А просто предоставил данные, которые не совпадают с утверждением "бабка у подъезда сказала что сст-40 греются как печка".
Если бы они были такими адски горячими, то на 1,5А следовало ожидать температуру примерно как у хмеля на 2,1А.

Yurii_Y · 20.09.2019, 14:49

Цитата:

Сообщение от Артем Квантов :

Если бы они были такими адски горячими, то на 1,5А следовало ожидать температуру примерно как у хмеля на 2,1А.

А что мешает просто взглянуть на калькулятор? Если при одинаковом потреблении будет одинаковый выхлоп, то и тепла они выделят одинаковое кол-во. Различия могут быть только в теплоотводе, которые будут влиять только на время устаканивания и диапазон градиента диод-тушка. Если качество теплоотвода сильно разное, то диоды будут греться по разному, но измерять это надо непосредственно на диоде а не на поверхности фонаря.
Впрочем информация, что такой-то фонарь с таким-то диодом и драйвером в таком-то режиме разогревается до такой-то температуры за заданное время, тоже полезна.

Артем Квантов · 20.09.2019, 15:49

Цитата:

Сообщение от Yurii_Y :

Различия могут быть только в теплоотводе, которые будут влиять только на время устаканивания и диапазон градиента диод-тушка. Если качество теплоотвода сильно разное, то диоды будут греться по разному, но измерять это надо непосредственно на диоде а не на поверхности фонаря.

Ой. так это измерения на тушке фонаря...
тпфу, не интересно.

З.Ы.: я и без даташитов понимаю, что тепловыделение аналогичное. вопрос о качестве его отвода от кристалла на звезду.

desert.snake · 23.09.2019, 19:33

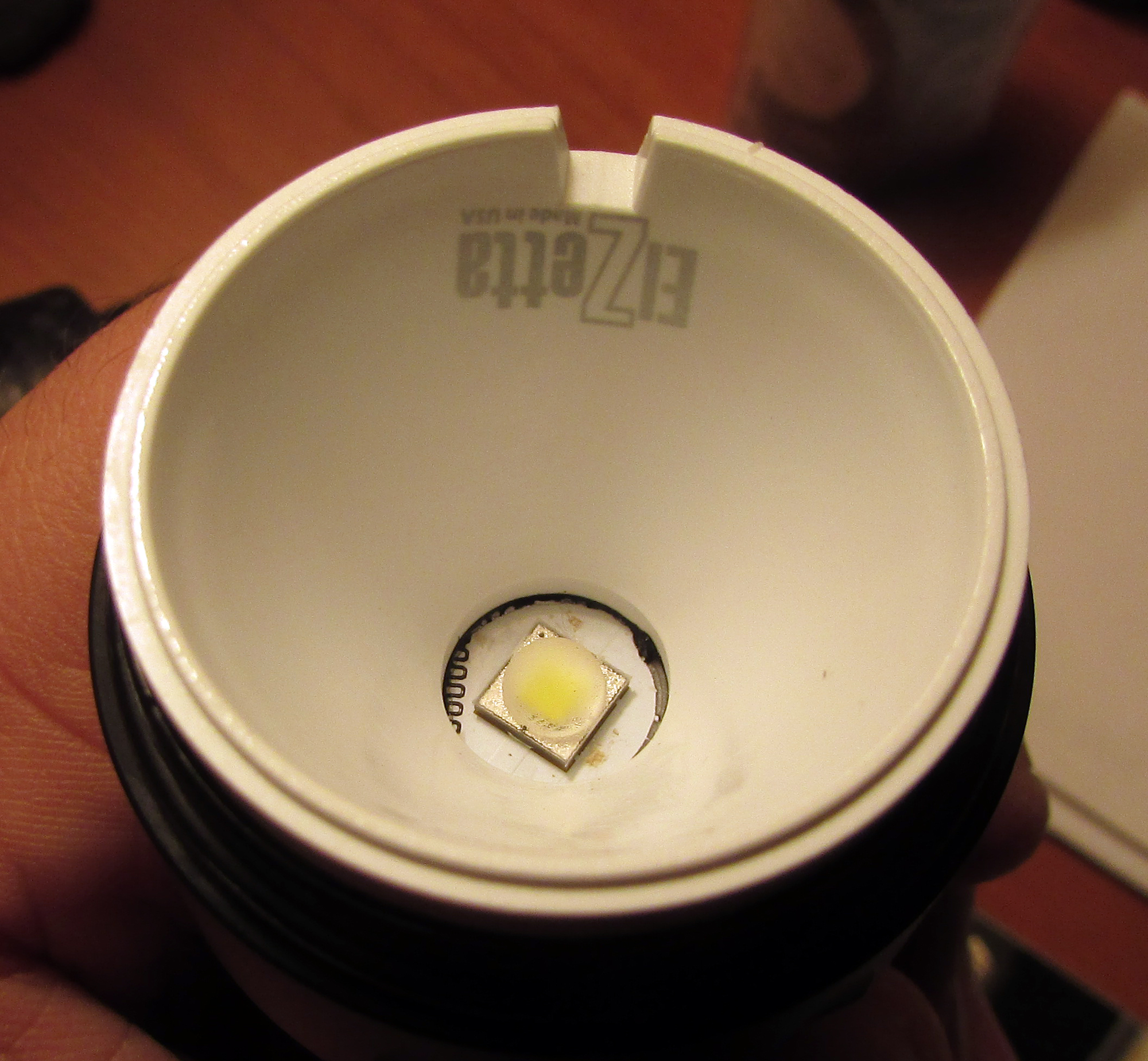

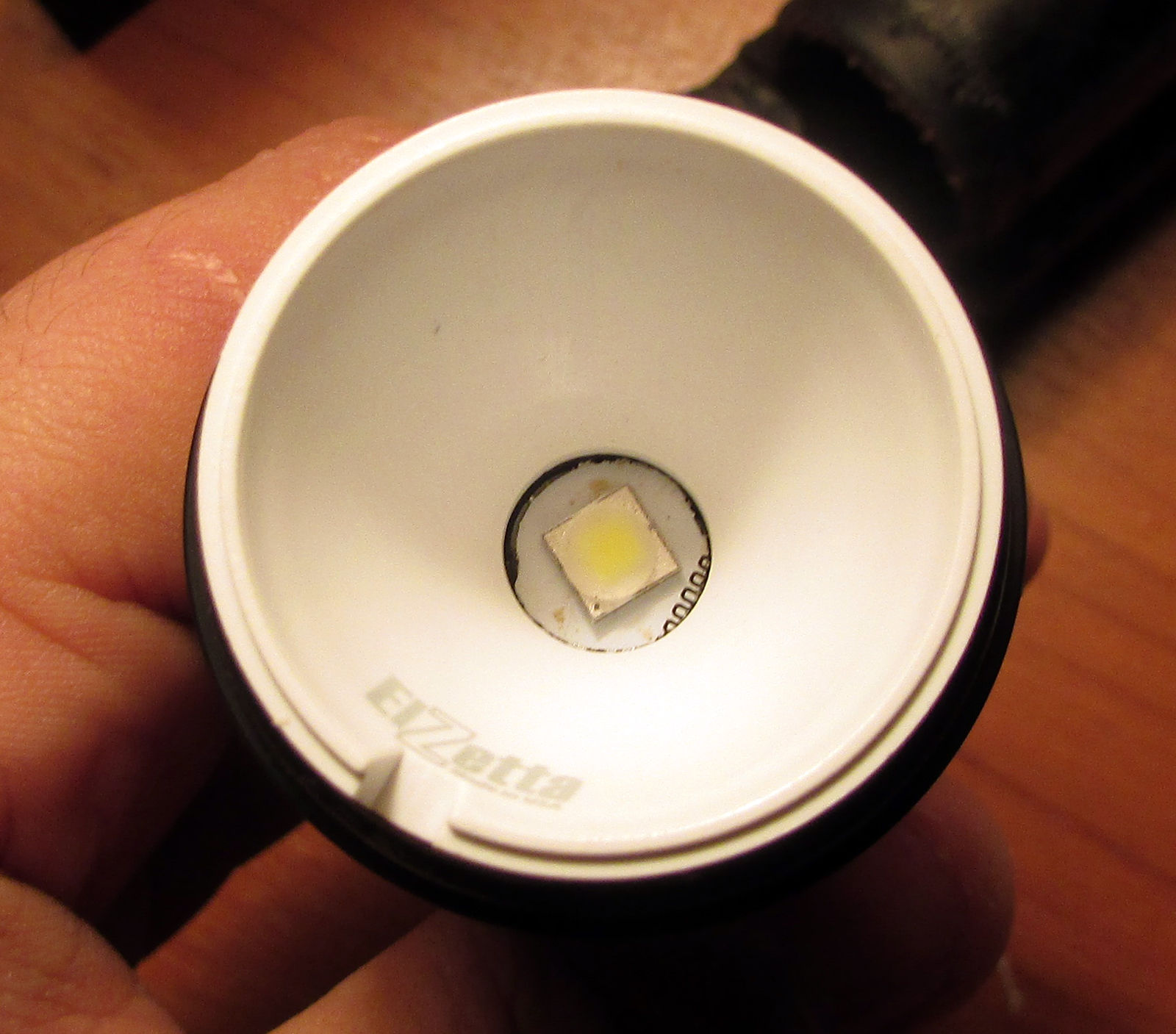

Попался мне фонарик elzetta bravo, ради интереса посмотреть, как светит с матовым белым отражателем, отвинтил безель и вынул ТИР, светит хорошо, диод очень похож на sst-40, но его купол покрыт чем-то типа инея, похоже по текстуре на советские межкомнатные двери из матового стекла с одной стороны и гладкого с другой стороны, иногда они шли с металлической сеткой внутри стекла. Кто-нибудь сталкивался с таким вариантом исполнения купола диода или это совсем не sst-40?

Qwertus · 23.09.2019, 20:23

Цитата:

Сообщение от desert.snake :

или это совсем не sst-40?

Точно совсем не. Это больше похоже на второй хмель при смерти.

desert.snake · 23.09.2019, 20:43

Спасибо! Похоже, что какая-то хрень

Qwertus · 23.09.2019, 20:50

Цитата:

Сообщение от desert.snake :

Похоже, что какая-то хрень

Там цианоакрилата нигде нет, случайно?

desert.snake · 23.09.2019, 23:02

Возможно, кстати очень похоже.

Надо тогда эти сообщения перетащить в ветку эльзетты,если она существует.

А по сравнению sst40 и xm-l2 вот очень хороший обзор, реально хороший

http://budgetlightforum.com...
