По умолчанию Светодиодная подсветка рабочей зоны кухни своими руками

На днях замутил подсветку на кухню. Над столом висят шкафы, получается достаточно темно. 3 светодиода решили проблему. Вся система очень бюджетная и состоит из:

1. Драйвер с DX 10W 150р
2. Светодиоды с DX китайские, теплые 300р
3. Уголок алюминиевый 15 мм 120р
4. Выключатель обыкновенный был
5. Теплопроводный клей 50р
Итого: 620 рублей.

Диоды подключаются последовательно, драйвер засунут в корпус от старой зарядки от мобильника и спрятан в шкаф. Диоды приклеиваются теплопроводным клеем к уголку, уголок крепится саморезами к шкафу. Светодиоды теплого спектра, примерно 2800-3000К. Есть некий разброс по оттенку. Один уходит в розовый, другой в зеленоватый. Когда работают все вместе - без проблем.

Изначально вместо выключателя планировался датчик движения, но он некорректно работал с драйвером. В выключенном состоянии драйвер вспыхивал раз в 3 секунды и сильно гудел и грелся при работе. Внутри датчика движения схема включения на транзисторе, видимо в нем и проблема. Поставил обычный выключатель. Его видно на фото (рядом с розеткой).

У сурового китайского драйвера обнаружился глюк. Частота его преобразователя кратна частоте первого канала в Самаре. При работе подсветки на соседние ТВ идет помеха в виде "снега". Чуть чуть помеха ослабла после установки ферритового колечка на выход. Также суровый драйвер жрет огромный стартовый ток. В выключателе проскакивает слабая искра, немного мигает свет на кухне. В общем очень не рекомендую данный драйвер к покупке. Сейчас ищу что нибудь другое на его место.

На примере данного драйвера сработала поговорка - скупой платит дважды. Теперь нужен нормальный драйвер, или доработка этого.

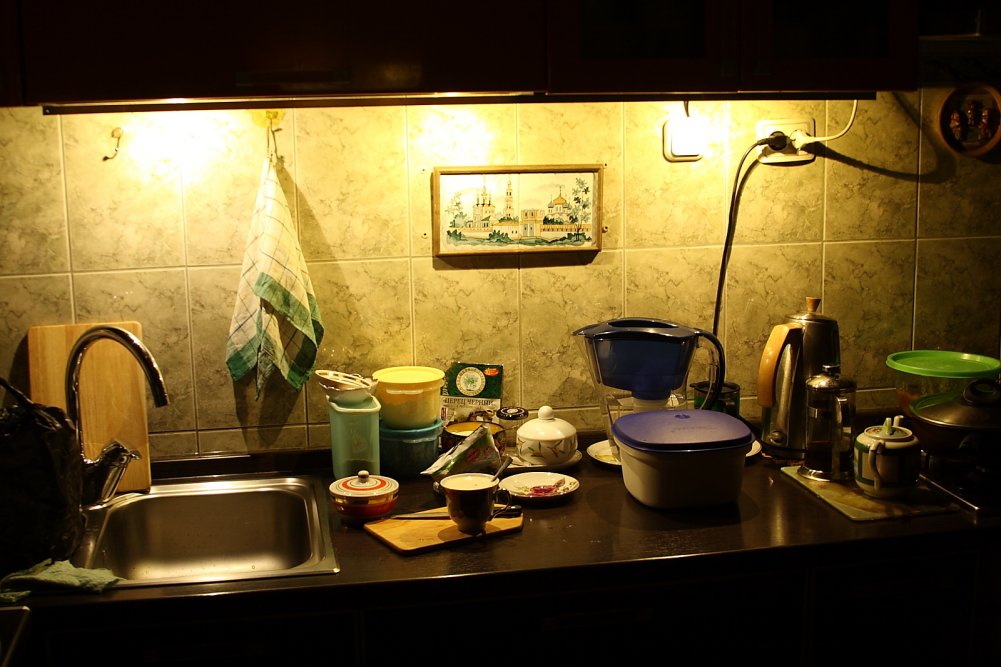

Фото подсветки в работе. По яркости аналогично 40 ваттной лампочке на таком же расстоянии.
__________________
Мои фонарики: Surefire EB1 Backup, Surefire U2 Ultra XM-L Mod, Surefire C2 Centurion Hocum Hi-Cri Triple mod, Surefire A2 Aviator Hi-Cri secondary led mod, Petz Strix, Petzl Zipka ^2, Silva X-Trail, Zebra H501, Thrunite Scorpion Prototype sample, Fenix PD32 Prototype sample, Fenix E05, армянтек predator из первой партии.
RN4HKK вне форума   Ответить с цитированием Вверх
Старый 23.02.2011, 22:00   #2
rkromanrk
Фонарёвщик со стажем

Аватар для rkromanrk

Регистрация: 10.10.2010
Последняя активность: Сегодня 04:17
Адрес: Волгоград
Сообщений: 1423
Сказал(а) спасибо: 344
Поблагодарили: 161 раз(а) в 108 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Цитата:
Посмотреть сообщение Сообщение от RN4HKK :
Также суровый драйвер жрет огромный стартовый ток
Большой емкости входной конденсатор?..
__________________
Лучом, карающего тленность фонаря,
Как нитью раны на груди зашила...
Из швов, рубцами выложив слова,
Я светом мрак навек в себе убила!..
rkromanrk вне форума   Ответить с цитированием Вверх
Старый 23.02.2011, 22:49 Автор темы   #3
RN4HKK
Любитель Surefire

Аватар для RN4HKK

Регистрация: 25.08.2010
Последняя активность: Вчера 15:36
Адрес: Самара
Сообщений: 1178
Сказал(а) спасибо: 30
Поблагодарили: 190 раз(а) в 84 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Индуктивность + конденсатор.
RN4HKK вне форума   Ответить с цитированием Вверх
Старый 24.02.2011, 06:22   #4
d19codec
Увлеченный

Регистрация: 29.05.2010
Последняя активность: 03.09.2014 22:44
Сообщений: 149
Сказал(а) спасибо: 4
Поблагодарили: 6 раз(а) в 5 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Цитата:
Посмотреть сообщение Сообщение от RN4HKK :
жрет огромный стартовый ток
какие минусы в этом?
по моему все китайские драйверы с DX такие.
d19codec вне форума   Ответить с цитированием Вверх
Старый 24.02.2011, 20:25   #5
ites
Ветеран Фонарёвки

Аватар для ites

Регистрация: 28.10.2010
Последняя активность: 14.12.2014 13:05
Адрес: Германия
Сообщений: 1188
Записей в дневнике: 1
Сказал(а) спасибо: 27
Поблагодарили: 113 раз(а) в 49 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Цитата:
Посмотреть сообщение Сообщение от RN4HKK :
На днях замутил подсветку на кухню. Над столом висят шкафы, получается достаточно темно. 3 светодиода решили проблему. Вся система очень бюджетная и состоит из:

1. Драйвер с DX 10W 150р
2. Светодиоды с DX китайские, теплые 300р
Я планировал подобную фишку на кухню, но с 12 диодами... Кстати, им 900мА не много ли? Я этот десятиватник (4 штуки) уже в трёх лампах использую, никакого моргания остальной электронники и помех в телевизоре не видел.
ites вне форума   Ответить с цитированием Вверх
Старый 24.02.2011, 21:19   #6
Kvan
Увлеченный

Регистрация: 01.06.2010
Последняя активность: 17.07.2014 23:54
Сообщений: 64
Сказал(а) спасибо: 0
Поблагодарили: 6 раз(а) в 3 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Для этих сд с током перебор.
Цитата:
Посмотреть сообщение Сообщение от RN4HKK :
огромный стартовый ток
Я-б индуктивность на входе 220в поменял на резистор, что-то около 75ом.
Kvan вне форума   Ответить с цитированием Вверх
Старый 24.02.2011, 23:46   #7
d19codec
Увлеченный

Регистрация: 29.05.2010
Последняя активность: 03.09.2014 22:44
Сообщений: 149
Сказал(а) спасибо: 4
Поблагодарили: 6 раз(а) в 5 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

так зачем что-то менять/добавлять? чем так плох большой стартовый ток?
d19codec вне форума   Ответить с цитированием Вверх
Старый 25.02.2011, 02:54   #8
John Jack
Начитанный пони

Аватар для John Jack

Регистрация: 25.11.2010
Последняя активность: Сегодня 01:17
Адрес: Москва
Сообщений: 6716
Записей в дневнике: 18
Сказал(а) спасибо: 1697
Поблагодарили: 1235 раз(а) в 817 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Ток великоват точно. Я бы делал не три "трёхваттных", а шесть одноваттных на токе 35- мА. Яркость будет такой же, если не выше, а потребление и нагрев - меньше.
У меня на кухне такой же подшкафный светильник собран на восьми тёплых одноваттных и одном красном (для цветов) последовательно.
John Jack вне форума   Ответить с цитированием Вверх
Старый 25.02.2011, 09:20   #9
Kvan
Увлеченный

Регистрация: 01.06.2010
Последняя активность: 17.07.2014 23:54
Сообщений: 64
Сказал(а) спасибо: 0
Поблагодарили: 6 раз(а) в 3 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Цитата:
Посмотреть сообщение Сообщение от d19codec :
чем так плох большой стартовый ток?
При очередном включении услышишь бах, и придется менять как минимум мост.
Kvan вне форума   Ответить с цитированием Вверх
Старый 27.02.2011, 04:38   #10
d19codec
Увлеченный

Регистрация: 29.05.2010
Последняя активность: 03.09.2014 22:44
Сообщений: 149
Сказал(а) спасибо: 4
Поблагодарили: 6 раз(а) в 5 сообщениях

По умолчанию Re: Светодиодная подсветка рабочей зоны кухни своими руками

Цитата:
Посмотреть сообщение Сообщение от Kvan :
Я-б индуктивность на входе 220в поменял на резистор, что-то около 75ом.
А как насчёт термистора? сопротивление которого при нагреве уменьшается? идеальный вариант или нет?

Кстати заодно можно и позистор поставить, в качестве "защиты от перегрева".

[Исправлено: d19codec, 27.02.2011 в 04:53]
