Старый 08.02.2013, 14:00 Автор темы   1
Olight fan

Аватар для havoc

Регистрация: 12.03.2011
Последняя активность: 18.09.2021 11:34
Адрес: Киев, Украина
Сообщений: 3760
Сказал(а) спасибо: 4681
Поблагодарили: 1067 раз(а) в 604 сообщениях

:sun_smile: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

(сразу прошу простить меня за не столь качественные фото. Жена забрала сегодня фотоаппарат на работу. Пришлось доставать из недр шкафа старенький полуживой 3Мп Олимпус)

Сегодня мне пришел маленький EDC-фонарик с магазина CNQualitygoods.com
Это совсем недорогой малыш на 123-батарейке от производителя Ultrafire.

Знакомьтесь - ULTRAFIRE WF-610.

Фонарик был приобретен тут: http://www.cnqualitygoods.c... по вполне смешной цене - $9.00. Причиной покупки был интерес к корпусу, так как последний является почти полной копией известного среди старожил сего форума некоего SPARK SK3:


Фонарик шел обычной почтой ко мне (в г. Киев) 15 дней и до момента получения извещения с почты даже не трекался в Украине. Пришел в небольшой классической картонной коробочке и вместе с кучей дополнительно мной заказанной мелочевки (кнопочки, статоры для звезд, изоляторы и т.п.) был щедро упакован в полтора метровую полиэтиленовую ленту с пупырышками. Докопавшись до ее недр, на свет явился вот такой маленький фонарик:

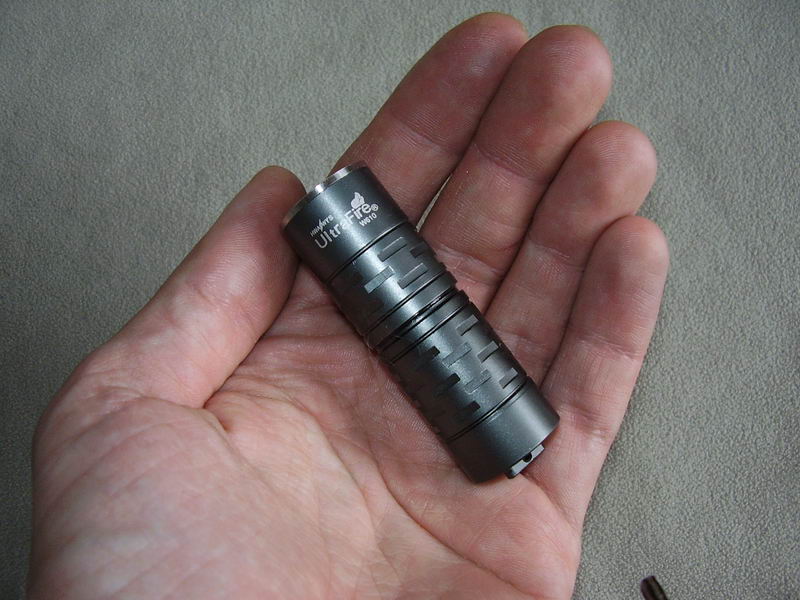

На вид фонарик аккуратный, с ровным анодированием, приятный на вид. Надпись сделана краской. В руках держать приятно. Корпус алюминиевый достаточно тонкий. Думаю, ультрафаер в точности слизал корпус Спарка. Судя по фото SK3 - он в точности повторяется (к сожалению SPARK SK3 живьем в руках не держал).

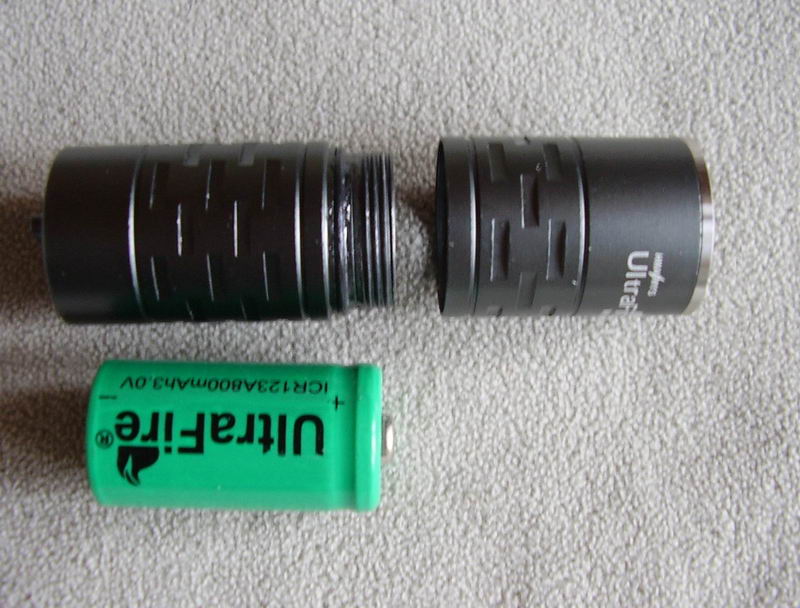

Фонарик разбирается на две части:

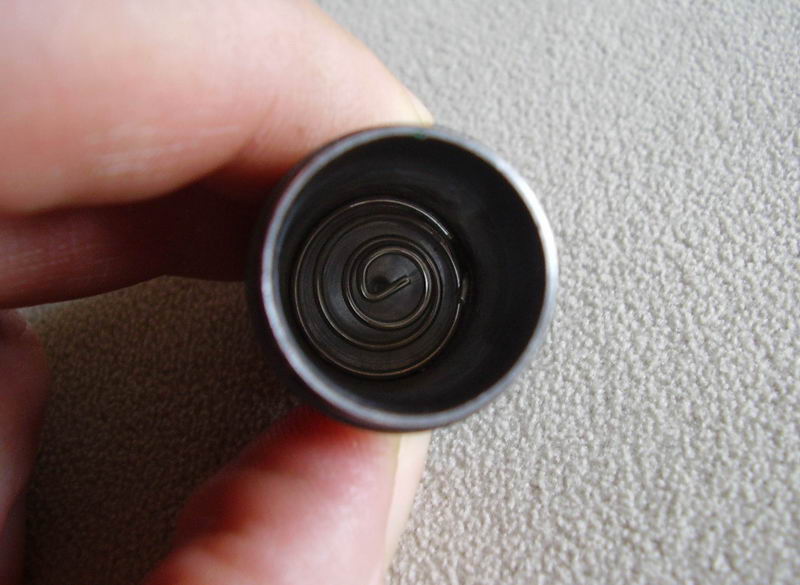

Они практически одинаковые по размеру. Корпус батарейного отсека имеет вид алюминиевого стаканчика с пружинкой на дне:

соединяются они резьбой - хороших три с половиной витка, анодированная, хорошего качества. Присутствует уплотнительная резиночка и в изобилии смазка.

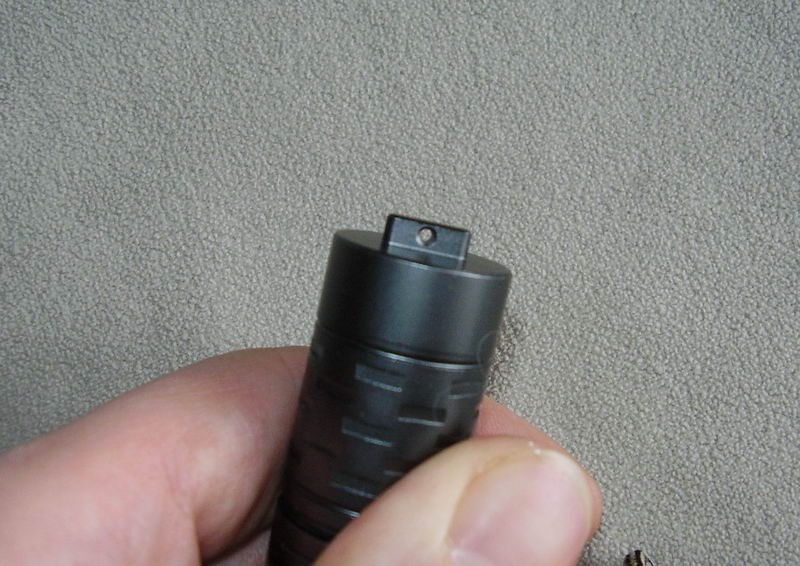

С другой стороны имеется ушко под шнурок (который в комплекте отсутсвовал):

Фонарик, правда, не стоит на хвосте (если вам не нужен фонарик на шнурке и есть напильник - то через пару минут фонарик стоит на хвосте )

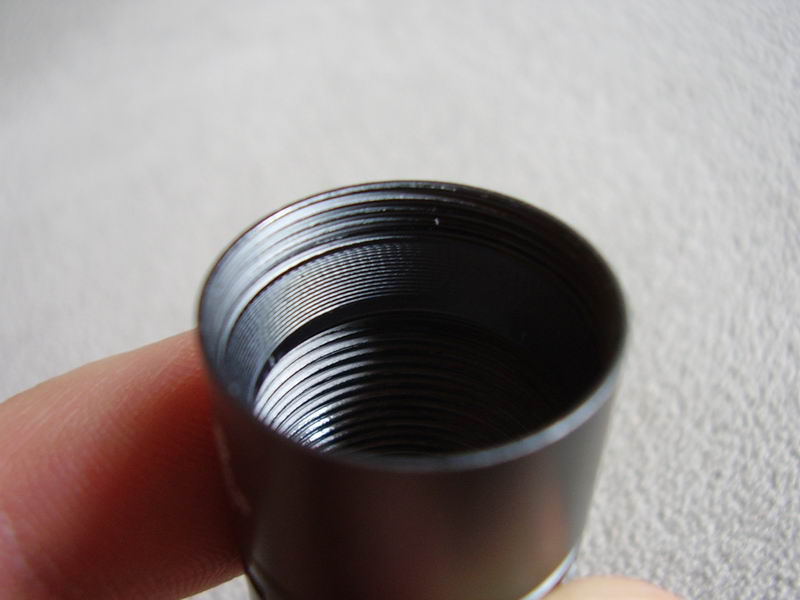

Головная часть хорошо разбирается, имеет глубокую резьбу внутри, по которой завинчивается пилюля драйвера а потом голова фонарика на батарейный отсек:

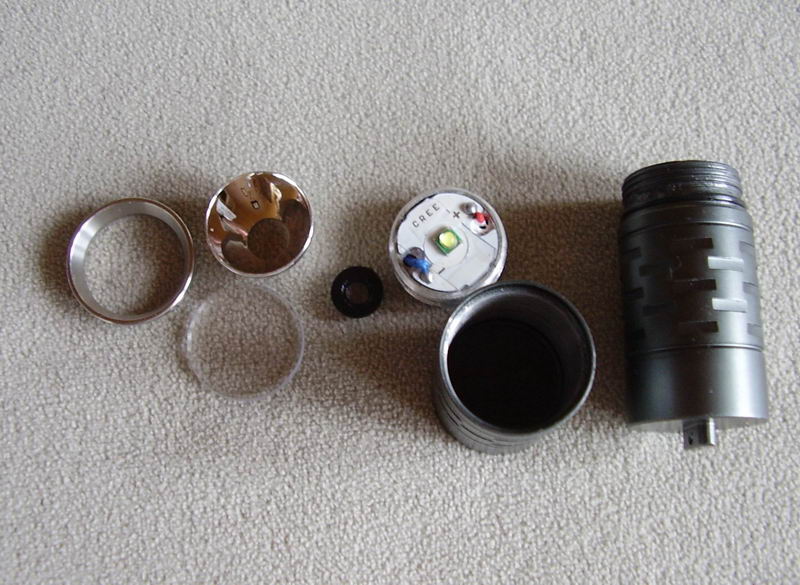

Голова состоит из:


пилюли драйвера:

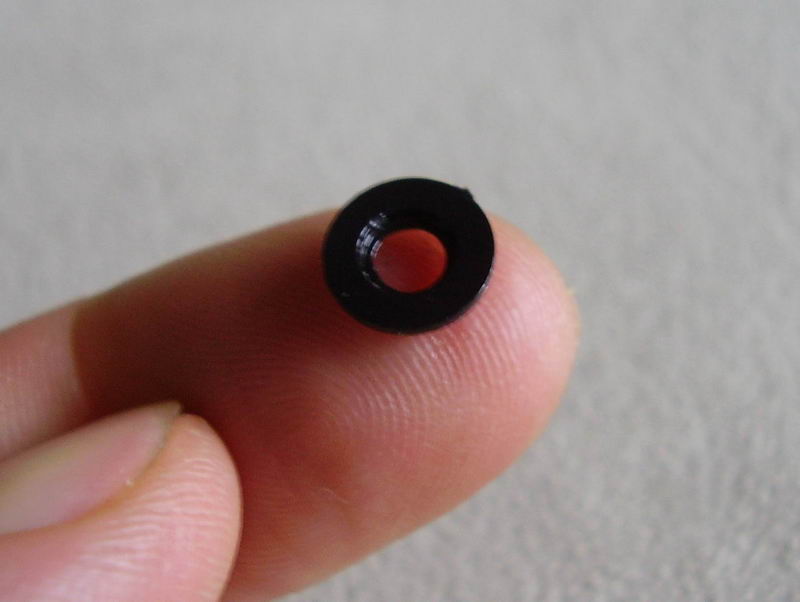

центрующей пластиковой проставки под светодиод:

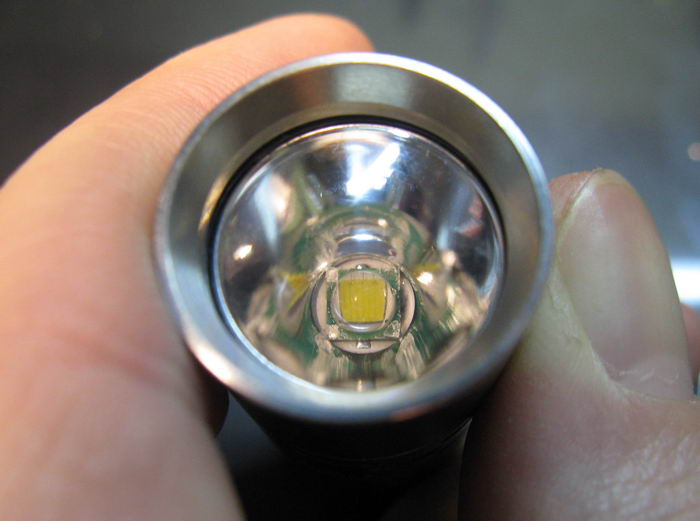

алюминиевого(!!!) гладкого неглубокого рефлектора:

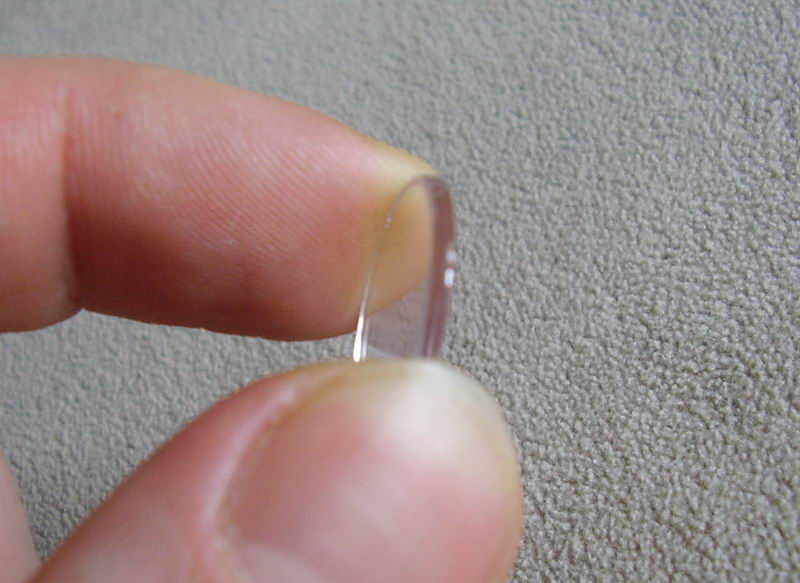

Пластикового "стеклышка" диаметров 19мм:

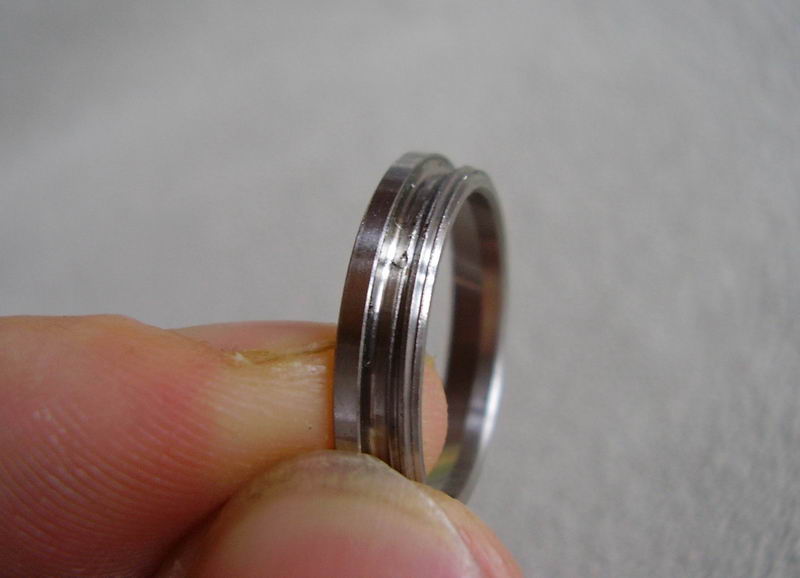

и защитной шайбы-кромки из стали(!!!):


Всё легко откручивается пинцетом, нигде не приклеено и не припаяно.

Судя по внутреннему диаметру отверстия в рефлекторе фонарь может легко быть модернизирован до XM-L. Сейчас там стоит жутко синюшный XP-G (по заявлениям продавца R5) с пластмасской-проставкой.

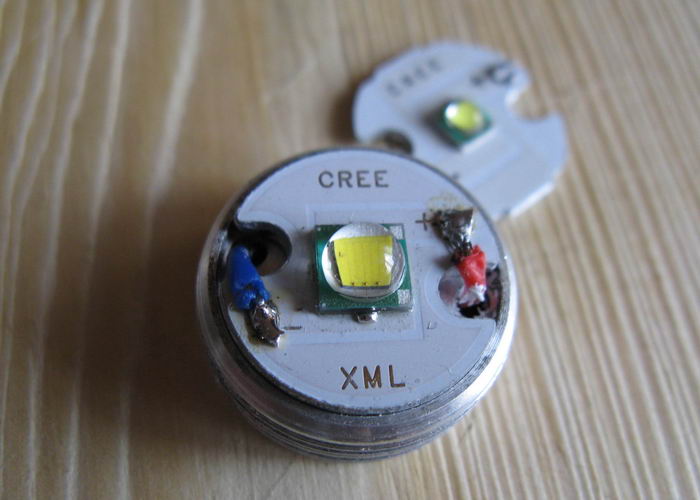

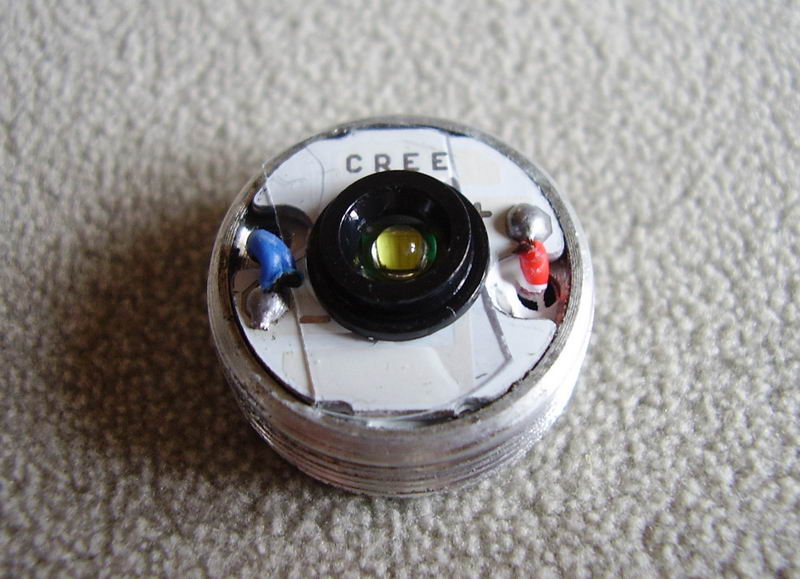

Звезда стандартная, 16мм, приклеена термоклеем к пилюле. Пилюля алюминиевая.

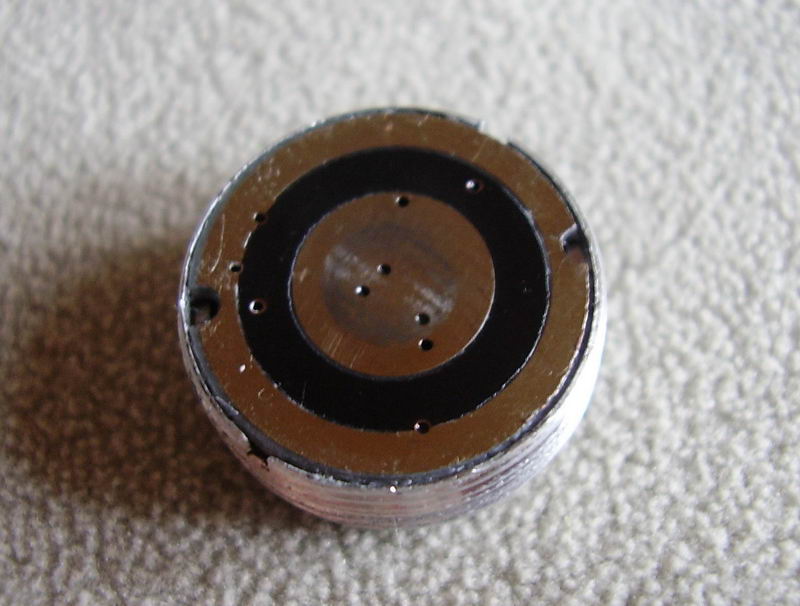

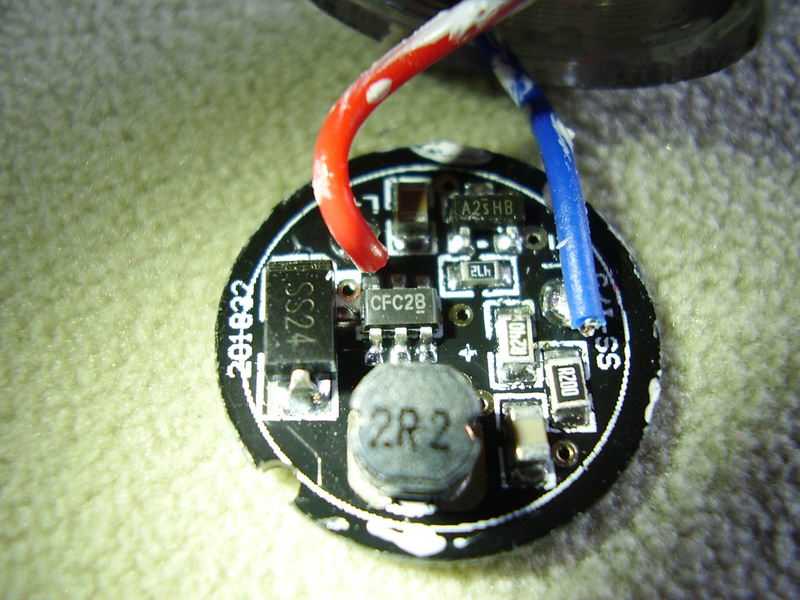

с другой стороны видим контактную площадку платы драйвера:

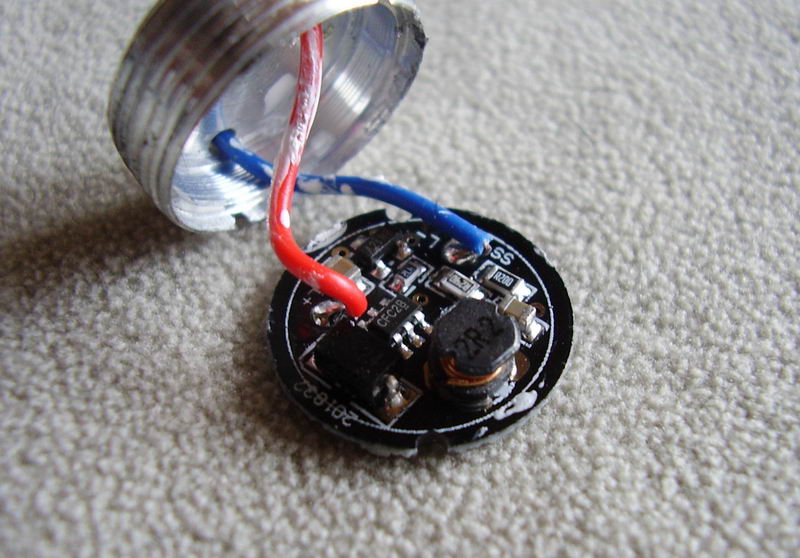

Она ничем не закреплена и легко вынимается из своего паза. Внутри видим мало-мальски правильный драйвер (ты гляди! даже дросселек массивный поставили!).

Самое интересное что все маркировки на деталях имеются и читаются хорошо даже на этом фото:


Немножко про первые 5 минут использования.

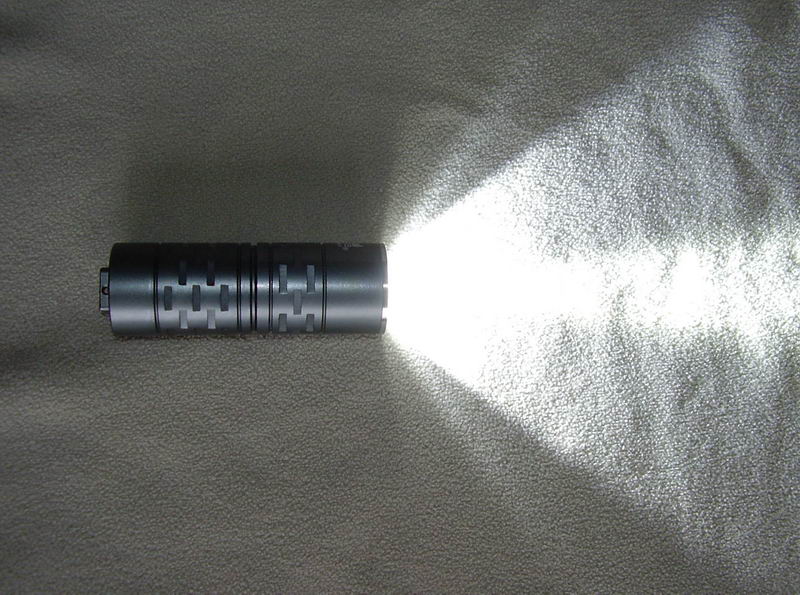

Фонарик светит холодным белым светов, слегка отдающим синевой. Лучик узкий, в сравнении с Thrunite T20, луч уже и намного холоднее.

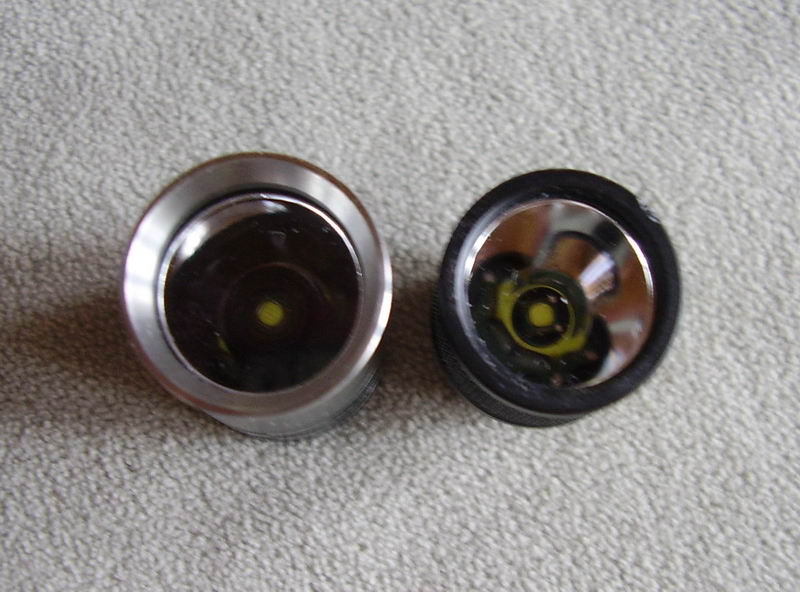

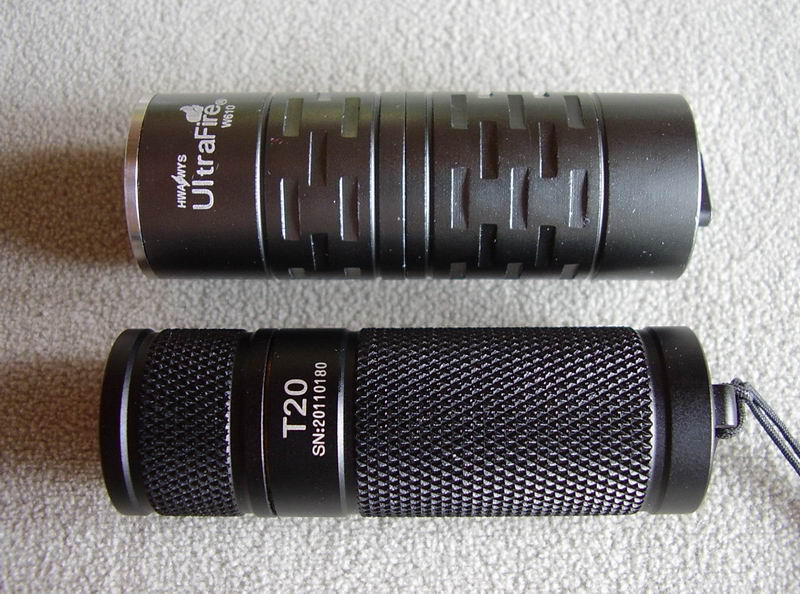

Сравнение голов обоих фонарей (слева WF-610, справа T20):

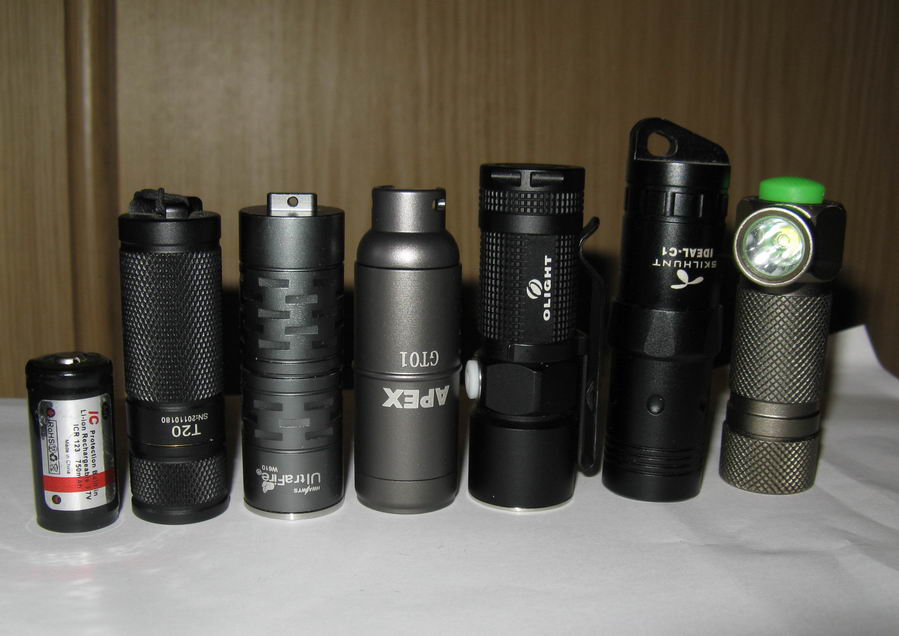

по габаритам фонарик практически равен тому же ThruNite T20.
Его длина с ушком 62мм, а диаметр 22мм


Пятнышко (хотспот) с 30см выглядит приблизительно так:


в сравнении с T20 луч чуть уже и слабовыражена боковая засветка (слева WF-610, справа T20):


Кушаем мы обычные CR123A батарейки напряжением 3В. От свежей батареи ток потребления составил 730мА.

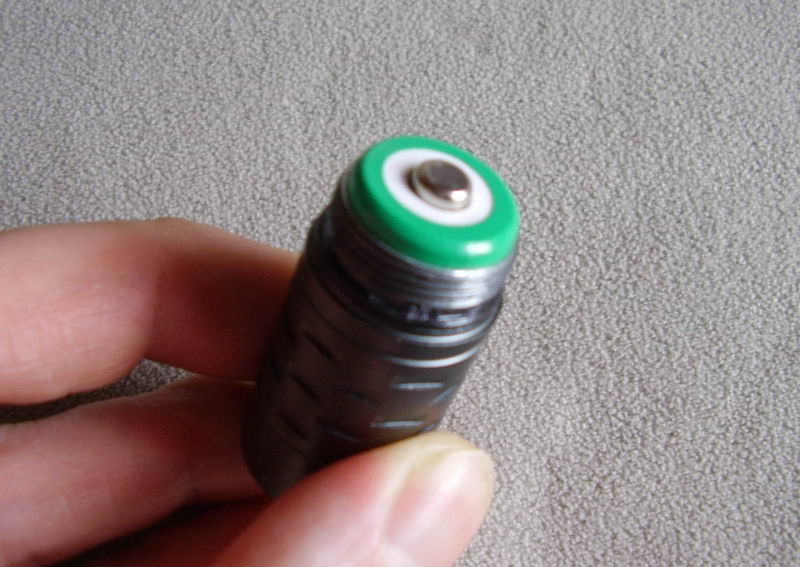

К слову, зеленые Ultrafire RCR123 (3V) с трудом хводят в корпус фонаря и застряют на полпути, недоставая до пружики минусового контакта (их использовать в данном фонаре не удасться):

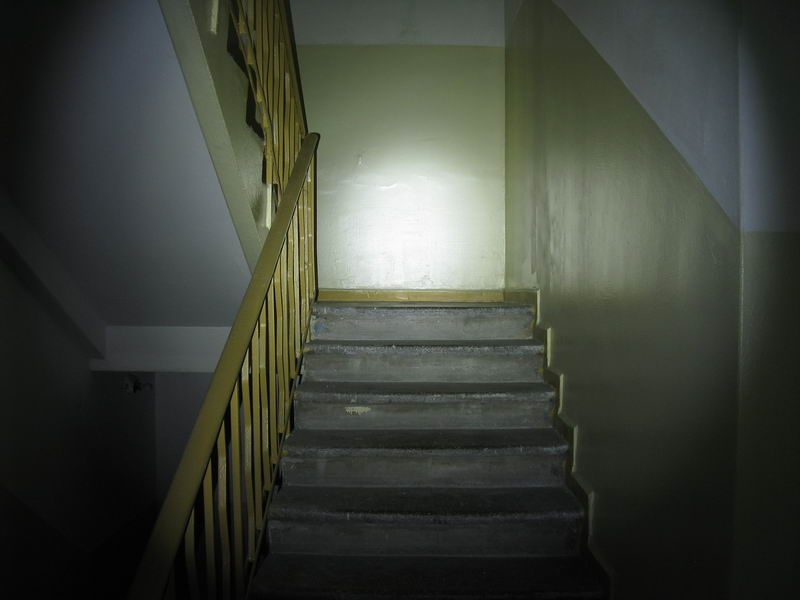

На глаз, светит фонарик также ярко как и Т20, то есть около 200Лм там имеется. Режим один. По мере просадки напряжения на батарее яркость плавно падает. От севшей 1.8В батареи фонарик включался, но светил люмен на 10-15...

Вобщем, выводы.

1. Качественный корпусок. Удобно разбирать и собирать.
2. Так и просится туда полноценный буст-драйвер и нейтральный XM-L.
3. За такую цену лучшего ожидать нельзя. В фонаре все неплохо.

Идеи.

1. Заменить на XM-L T5(T4)
2. Стекло нужно стеклянное, с просветлением + резиночка под стекло, которой штатно нет.
3. можно поменять драйвер, либо даже оставить этот, уменьшить ток на светодиоде. Будет отличный и приятный бекап светлячок.

Буду рад, если кому-то пригодится сей опус.
Если нужно будет сделать более подробные фото, сделаю и выложу в этой теме.
Спасибо за внимание!
__________________
Лучший фонарь - это фонарь, который оказался у тебя в руке, когда наступила темнота.

[Исправлено: havoc, 08.02.2013 в 14:33]
havoc вне форума   Ответить с цитированием Вверх
Поблагодарили: 19 раз(а)
Admin (08.02.2013), Alex TG (08.02.2013), blasph3m3r (26.02.2013), blindnick (08.02.2013), Danshin_s (19.05.2013), fnksb (08.02.2013), garik35 (09.02.2013), gromozeka (09.02.2013), Leon (03.04.2013), Mihalich (08.02.2013), MOHAPX (08.02.2013), nurlanchm (08.02.2013), pavel1971 (09.09.2013), petrovi4 (08.02.2013), SloNicK (06.10.2014), vinsentvega (20.02.2013), Virgo_Style (08.02.2013), WallE (08.02.2013), Енот (22.08.2013)
Реклама на форуме.
Разместить рекламу


Старый 08.02.2013, 14:12   2
fnksb
Ветеран Фонарёвки

Аватар для fnksb

Регистрация: 08.03.2011
Последняя активность: Сегодня 08:13
Адрес: Питер
Сообщений: 27000
Записей в дневнике: 3
Сказал(а) спасибо: 11676
Поблагодарили: 24565 раз(а) в 9331 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

Действительно интересный малыш под простенькую переделку...

Цитата:
Посмотреть сообщение Сообщение от havoc :
Сейчас там стоит жутко синюшный XR-E
А на фото XP-G :)
fnksb на форуме   Ответить с цитированием Вверх
Поблагодарили: 1 раз
havoc (08.02.2013)
Старый 08.02.2013, 14:20   3
WallE


Аватар для WallE

Регистрация: 01.02.2011
Последняя активность: 16.09.2021 17:39
Адрес: Киев
Сообщений: 3156
Сказал(а) спасибо: 1447
Поблагодарили: 3149 раз(а) в 911 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

Цитата:
Посмотреть сообщение Сообщение от havoc :
1. Заменить на XM-L T5(T4)
заменить на трипл экспэжей2 ;) какая высота рефлектора?
WallE вне форума   Ответить с цитированием Вверх
Старый 08.02.2013, 14:31   4
Mihalich
Ветеран Фонарёвки

Аватар для Mihalich

Регистрация: 16.01.2012
Последняя активность: 17.09.2021 11:33
Адрес: Под Сталинградом
Сообщений: 1791
Сказал(а) спасибо: 831
Поблагодарили: 353 раз(а) в 248 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

Да, интересны размерчики нутрянки. Аккумы, я понимаю, нужны 15270? Интересно, от лития 4,2В не умрет?
__________________
Ёлло Пуки, Ёлло Пуки перешей мне с оппы руки!
Убивец СИДов
Mihalich вне форума   Ответить с цитированием Вверх
Старый 08.02.2013, 14:35 Автор темы   5
havoc
Olight fan

Аватар для havoc

Регистрация: 12.03.2011
Последняя активность: 18.09.2021 11:34
Адрес: Киев, Украина
Сообщений: 3760
Сказал(а) спасибо: 4681
Поблагодарили: 1067 раз(а) в 604 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

Цитата:
Посмотреть сообщение Сообщение от fnksb :
Действительно интересный малыш под простенькую переделку...

А на фото XP-G :)
Спасибо, исправил. Плохо когда пишешь про один фонарь,а рядом еще и другие валяются. Вот, отвлекся и написал XR-E.
Конечно же XP-G R5.
havoc вне форума   Ответить с цитированием Вверх
Старый 08.02.2013, 14:35   6
blindnick
Jagd Beutelratte

Аватар для blindnick

Регистрация: 05.07.2011
Последняя активность: 15.08.2019 17:54
Адрес: колхозник
Сообщений: 20520
Сказал(а) спасибо: 2365
Поблагодарили: 6694 раз(а) в 4632 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

учитывая миниатюрность и цену - дас бест кастомс хост!
Цитата:
Посмотреть сообщение Сообщение от havoc :
Идеи.
1. Заменить на XM-L T5(T4)
2. Стекло нужно стеклянное, с просветлением + резиночка под стекло, которой штатно нет.
3. можно поменять драйвер, либо даже оставить этот, уменьшить ток на светодиоде. Будет отличный и приятный бекап светлячок.

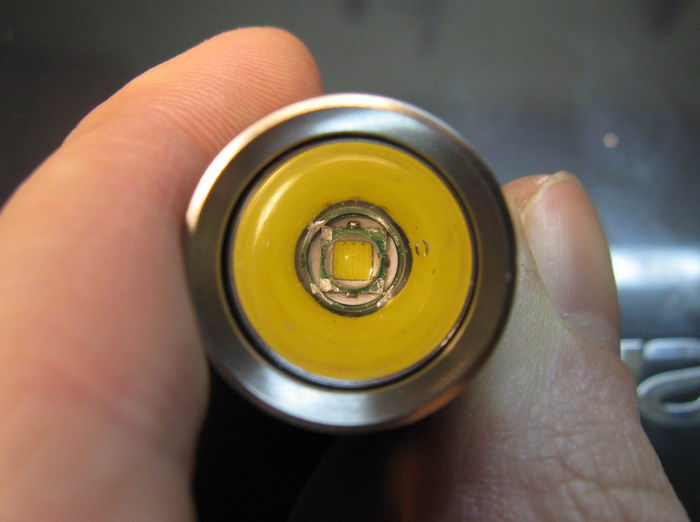

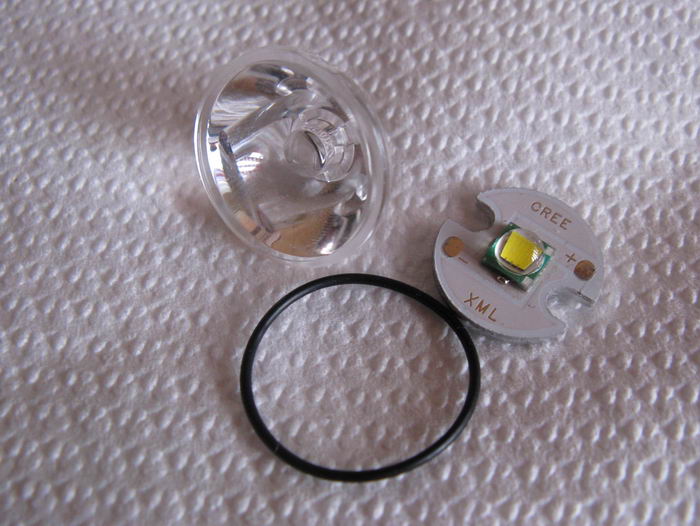

по стеклу, рефлектору и резинке... вот что стоит теперь в Wf-602c (20х75 мм)
Нажмите на изображение для увеличения
Название: DCAM0465.JPG
Просмотров: 3511
Размер:	37.4 Кб
ID:	67459
45 CQG линза без холдера и обточена гдето на 1 мм в диаметре, резинка насмерть расплющена - полная герметичность
дрова и диод на совести конечного пользователя (мне нравятся 500 холодных люмен в этом конструктиве, линза прощает всё)
__________________
трол.
blindnick вне форума   Ответить с цитированием Вверх
Поблагодарили: 4 раз(а)
havoc (08.02.2013), PASHA (11.09.2013), WallE (08.02.2013), Аlex1960 (21.02.2013)
Старый 08.02.2013, 14:39 Автор темы   7
havoc
Olight fan

Аватар для havoc

Регистрация: 12.03.2011
Последняя активность: 18.09.2021 11:34
Адрес: Киев, Украина
Сообщений: 3760
Сказал(а) спасибо: 4681
Поблагодарили: 1067 раз(а) в 604 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

Цитата:
Посмотреть сообщение Сообщение от WallE :
заменить на трипл экспэжей2 ;) какая высота рефлектора?
Рефлектор диаметр 17мм, высота 10мм, внутренее отверстие 6мм. Алюминий, гладкий. Глубину можно менять по идее, двигая драйвер по резьбе.

Цитата:
Да, интересны размерчики нутрянки. Аккумы, я понимаю, нужны 15270? Интересно, от лития 4,2В не умрет?
Mihalich, Драйвер 17мм, звезда 16мм.
Длубина посадки драйвера в пилюле около 5-5.5мм

blindnick, спасибо!
Я тоже думал по поводу какой-нибудь рассеивающей ерунды, вместо стекла.
havoc вне форума   Ответить с цитированием Вверх
Поблагодарили: 1 раз
Mihalich (08.02.2013)
Старый 08.02.2013, 14:49   8
Virgo_Style
Корректор

Аватар для Virgo_Style

Регистрация: 30.08.2010
Последняя активность: Вчера 10:40
Адрес: Москва
Сообщений: 10208
Записей в дневнике: 1
Сказал(а) спасибо: 1159
Поблагодарили: 3203 раз(а) в 1566 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

Цитата:
Посмотреть сообщение Сообщение от Mihalich :
Аккумы, я понимаю, нужны 15270?
в описании 16340/CR123A, +
Цитата:
Посмотреть сообщение Сообщение от havoc :
Кушаем мы обычные CR123A батарейки
__________________
►LedCalc - определение светового потока диода: онлайн-версия (упрощенная), оффлайн-версия (программа), выбор драйвера
В личку следует обращаться по личным вопросам. Для консультаций существует форум.
Virgo_Style вне форума   Ответить с цитированием Вверх
Старый 08.02.2013, 14:55   9
WallE


Аватар для WallE

Регистрация: 01.02.2011
Последняя активность: 16.09.2021 17:39
Адрес: Киев
Сообщений: 3156
Сказал(а) спасибо: 1447
Поблагодарили: 3149 раз(а) в 911 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

Цитата:
Посмотреть сообщение Сообщение от havoc :
Рефлектор диаметр 17мм, высота 10мм
млин, т.е. трипл не полезет, или так зверски обтачивать.
хорошо, а внутренний диаметр бошки скоки?
WallE вне форума   Ответить с цитированием Вверх
Старый 08.02.2013, 15:05 Автор темы   10
havoc
Olight fan

Аватар для havoc

Регистрация: 12.03.2011
Последняя активность: 18.09.2021 11:34
Адрес: Киев, Украина
Сообщений: 3760
Сказал(а) спасибо: 4681
Поблагодарили: 1067 раз(а) в 604 сообщениях

По умолчанию Re: "О маленьком клоне замолвите слово" или мини-обзор фонарика Ultrafire WF-610

16340 отлично кушается этим фонарем, только что проверил. Единсвтенное - аккум нужен с защитой.

WallE, внутренний диаметр 18.5мм
havoc вне форума   Ответить с цитированием Вверх
Поблагодарили: 2 раз(а)
Mihalich (08.02.2013), WallE (13.05.2013)
Ответ  Создать новую тему

Метки
Ultrafire WF-610, WF-610

Опции темы

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Аккумуляторный светодиодный фонарь "Красная цена". Мини-обзор. Leon Светодиодные фонари 22 18.10.2015 10:10
Электродинамический карманный фонарик Б44 "Жучок". Мини-обзор. Leon Ретро фонари и всё с ними связанное 76 23.06.2015 20:56
Выбор фонарика для экстремально низких температур, или просто "зимнего". Mitch Выбор фонарей 49 21.12.2012 00:49
Фонарик "Фотон" MS-0701 Red. Мини-обзор. Leon Потребительские обзоры и тесты фонарей 14 02.10.2012 09:24
Китайский светодиодник на двух "пальцах". Мини-обзор. Leon Светодиодные фонари 10 16.01.2012 12:15

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход


Текущее время: 08:13. Часовой пояс GMT +3.
Даты в формате dd.mm.yyyy.
(По умолчанию форум работает по московскому времени.)


Powered by vBulletin® 3.8.x
Copyright ©2000 - 2014, vBulletin Solutions, Inc. Перевод: zCarot


FONAREVKA.RU - хоббийный проект, сообщество энтузиастов, для которых область фонаростроения (в частности фонарики, компоненты, зарядные устройства, источники питания и т.д.), это исключительно хобби и общение "по интересам".

Проект FONAREVKA.RU - не ведет торговую деятельность и не оказывает иных услуг, где существует коммерческая составляющая. Исключение составляют предоставление на нашей площадке рекламных мест для баннерной рекламы (без каких-либо привилегий для самого рекламодателя) и поддержка в рамках разумного мелкосерийных производителей и кастомщиков, для которых разработки, это в первую очередь многолетнее хобби.

Проект FONAREVKA.RU - не имеет никакого отношения к созвучным магазинам или доменам в других доменных зонах.

Все наши проекты, созданные в рамках основного проекта FONAREVKA.RU размещаются исключительно на поддоменах домена Fonarevka.ru

Список наших проектов:

Официальная база тестов и сравнения фонарей: Fonarevka.ru
Форум о фонарях и светотехнике: Forum.fonarevka.ru
Форум о лазерах и лазерной технике: Lasers.fonarevka.ru
База отзывов о товарах с DX и т.п.: Dxreviews.fonarevka.ru
Калькулятор светового потока: Ledcalc.fonarevka.ru
База тестов и сравнения фонарей от наших коллег: 3rdparty.fonarevka.ru
Глоссарий Фонарёвщика: Glossary.fonarevka.ru

vBulletin Optimisation provided by vB Optimise (Pro) - vBulletin Mods & Addons Copyright © 2021 DragonByte Technologies Ltd.

Copyright ©2007 - 2020, FONAREVKA.RU.

Если Вы не являетесь правообладателем того или иного контента размещенного на форуме (фото/видео/текст),
то при любом использовании материалов форума необходимо получить письменное разрешение
на использование того или иного материала у администрации форума.

При использовании материалов форума ссылка на forum.fonarevka.ru обязательна.

Рейтинг@Mail.ru




Время генерации страницы 0.31967 секунды с 24 запросами
